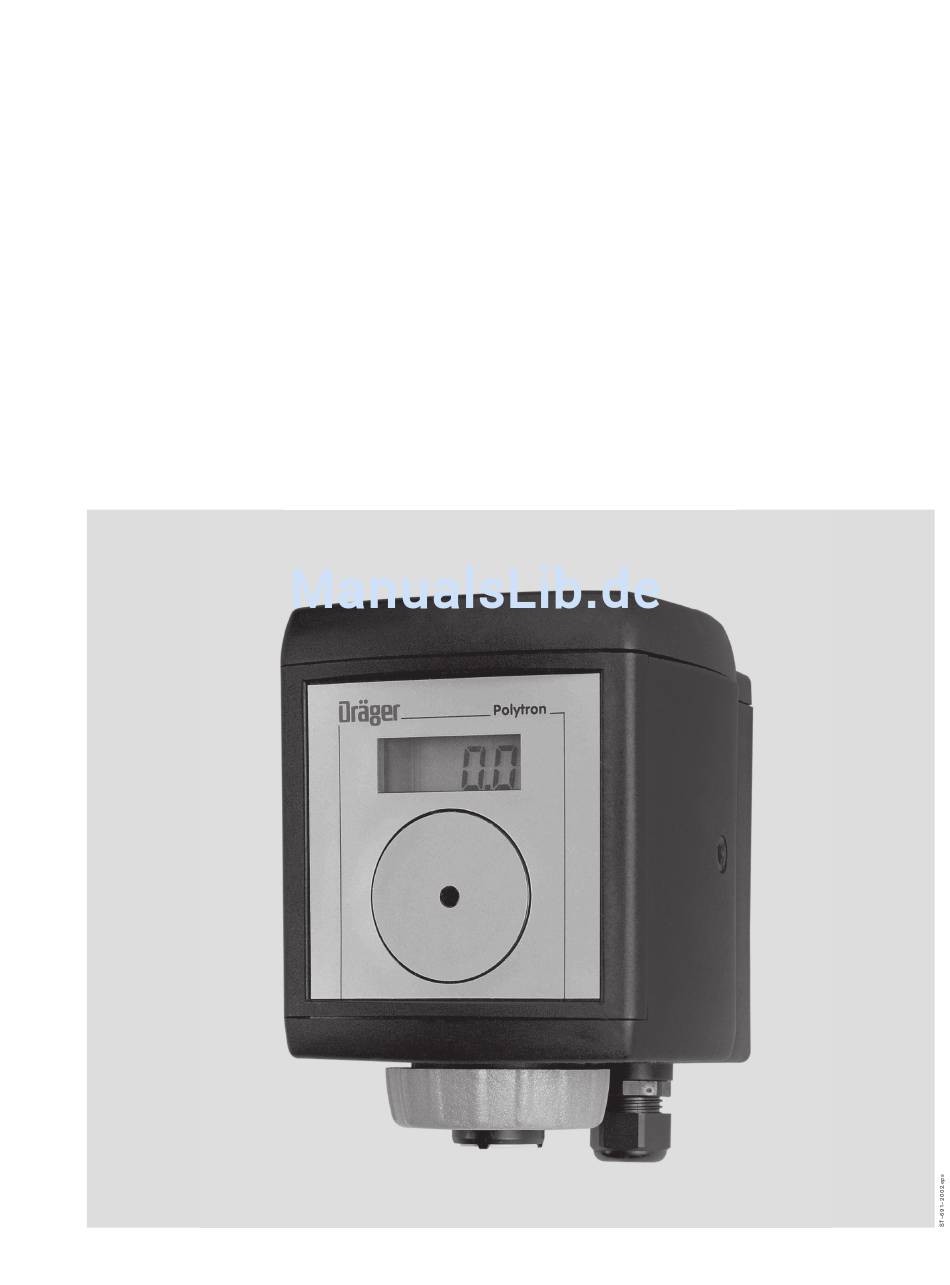

  • Seite 1 Dräger Polytron 3000 (zugelassen als Typ P3S) Transmitter für elektrochemische Sensoren Gebrauchsanweisung...

  • Seite 2: Inhaltsverzeichnis

    ..10 Messeinheit Dräger Polytron 3000 installieren ....... 10 Sensor einbauen .

  • Seite 3: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit Zu Ihrer Sicherheit Gebrauchsanweisung beachten Jede Handhabung an dem Transmitter setzt die genaue Kenntnis und Beachtung dieser Gebrauchsanweisung voraus. Der Transmitter ist nur für die beschriebene Verwendung bestimmt. Instandhaltung Der Transmitter muss regelmäßig Inspektionen und Wartungen durch Fachleute unterzogen werden.

  • Seite 4: Verwendungszweck

    Hierzu Installationshinweise beachten. Hinweis zum Einsatz in Zone 22 : Gültig für alle Dräger Polytron 3000 Ausführungen (siehe II 3D Kennzeichnung auf dem Typenschild) und das Zubehör Duct Mount Kit (Bestell-Nr. 8317150). Kennzeichnung und sicherheitstechnische Daten bezüglich Staub-Explosionsschutz: C ≤ Ta ≤ +65 II 3D, IP6x T65 C (–40...

  • Seite 5: Gerätekonzept

    — Industrie Standard 4 bis 20 mA Eingangssignal — Betriebsspannung am Transmitter 12 bis 30 V DC. Polytron 3000 ist bei Lieferung für das zu messende Gas und den Messbereich kon- figuriert. Diese Informationen befinden sich auf einem Aufkleber unter der Service- öffnung und auf der Rückseite der Messeinheit.

  • Seite 6: Transmitter Installieren

    Sensor vor Spritzwasser, Staub und Wind zu schützen. In explosionsgefährdeten Bereichen: Nationale Vorschriften über elektrische Anlagen in explosionsgefährdeten Bereichen beachten. Der Dräger Polytron 3000 Transmitter besteht aus zwei Hauptkomponenten: — Dräger Docking Station kann an jeder Struktur vorinstalliert werden und enthält die elektrischen Installa- tionskomponenten.

  • Seite 7: Docking Station Installieren

    Transmitter installieren Docking Station installieren — Bei Montage des Transmitters in explosionsgefährdeten Bereichen der Zone 2, Ort mit niedriger mechanischer Gefährdung wählen. — Montage in vertikaler Lage (Transmitter mit Sensor nach unten) an einem vibra- tionsarmen, möglichst temperaturstabilen Ort – in der Nähe einer möglichen Leckage.

  • Seite 8: Elektrische Anschlüsse Installieren

    Eventuell vorhandene Abschirmung so kürzen, dass keine Kurzschlüsse ent- stehen können. Kabel anschließen: 1 Klemme 2-polig für Polytron 3000 – Polarität beachten (Markierung in der Docking Station). Überzählige Adern kürzen oder 2 in Klemme 4-polig fixieren. 1 Anschlussklemme wieder in Halterung einschieben.

  • Seite 9: Installation Des Transmitters In Explosionsgefährdeten Bereichen Der Zone 0 Oder Zone 1

    Transmitter installieren Installation des Transmitters in explosionsgefährdeten Bereichen der Zone 0 oder Zone 1 Zwischen Transmitter und Zentralgerät, Sicherheitsbarriere mit entsprechender Explosionsschutz-Zulassung (Gerätekategorie 1 bzw. 2) einbauen. — Es dürfen nur Sicherheitsbarrieren mit folgenden Kennwerten verwendet werden: ) ≤ 30 V, I ) ≤...

  • Seite 10: Installation Des Transmitters In Nicht Explosionsgefährdeten Bereichen

    4 ... 20 mA – Zentralgerät +24 V 4 bis 20 mA Messeinheit Dräger Polytron 3000 installieren Raincover (Staub- und Spritzwasserschutz) von der vormontierten Docking Station abnehmen. Dichtung auf Verschmutzung prüfen, gegebenenfalls säubern. 1 Stellung der Exzenter-Verschlüsse prüfen, gegebenenfalls korrigieren.

  • Seite 11: Sensor Einbauen

    Polytron Nur Innensechskantschlüssel (5 mm) ohne Kugelkopf verwenden. 3 Nur den DrägerSensor verwenden, der auf dem Aufkleber der Messeinheit Polytron 3000 angegeben ist. Sensor aus der Verpackung nehmen. Falls installiert, Kurzschlussbrücke vom Sensor entfernen. Auf der Rückseite des Sensors ist ein kodierter Stecker. Den Sensor so in die Sensoröffnung einsetzen, dass die Kodierung des Steckers nach hinten und das...

  • Seite 12: Gerät In Betrieb Nehmen

    Signalübertragung zum Zentralgerät und die Alarmauslösung überprüfen. Analogsignal — Im normalen Betrieb fließt ein Strom von 4 bis 20 mA durch den Transmitter, der proportional zur Gaskonzentration ist. — Polytron 3000 benutzt verschiedene Stromwerte um den Betriebszustand des Transmitters anzuzeigen: Strom Bedeutung...

  • Seite 13: Instandhaltung

    Instandhaltung Instandhaltung Instandhaltungsintervalle Bei Inbetriebnahme: Kalibrierung überprüfen, Seite 14. Signalübertragung zur Zentrale und Auslösung der Alarme überprüfen. In regelmäßigen Abständen, die von dem Verantwortlichen der Gaswarnanlage festzulegen sind: Signalübertragung zur Zentrale und Auslösung der Alarme überprüfen. Wenn ein sensorspezifisches Selektivfilter verwendet wird: Selektivfilter wechseln –...

  • Seite 14: Gerät Kalibrieren

    Potentiometer für die Kalibrierung sind zugänglich. Achtung! Nur Innensechskantschlüssel (5 mm) ohne Kugelkopf verwenden. Hinweis: Der Dräger Polytron 3000 unterstützt nicht das Speichern von Kalibrierda- ten im Sensordatenspeicher. Mess- / Wartungsmodus 1 Wartungsschalter mit 2 Positionen. 2 Position Messbetrieb (Schalterstellung links) – gibt die Messwerte auf den Ana- logausgang aus.
  • Seite 15 Instandhaltung Ausgabe für Kalibrierung 4 Instrument zur Spannungsmessung (mV Einstellung, Ri >10 MΩ) an Testpunkt TP1 und TP2 anschließen (erforderlich für die Version ohne Display). Vorsicht: – — Sicherheitshinweis für den Betrieb im Ex-Bereich: Nur Ex-geschützte Instrumente zur Spannungsmessung verwenden, deren elektrische Parameter folgenden Bedingungen entsprechen: ) ≥...

  • Seite 16: Nullpunkt Kalibrieren

    Instandhaltung Nullpunkt kalibrieren Für alle Sensoren außer Sensor für Sauerstoff: Wenn die Umgebungsluft frei vom Messgas und anderen Störgasen ist, kann die Nullpunkt-Kalibrierung ohne die Verwendung von Stickstoff (Nullgas) durchgeführt Polytron werden, oder 1 Kalibrieradapter verwenden. Wartungsschalter in Stellung Wartung bringen, siehe Seite 14. Stickstoff mit einem Durchfluss von ca.

  • Seite 17: Sensor Wechseln

    ) schließen. Sensor wechseln Ein Austausch des Sensors ist, falls erforderlich, ohne Unterbrechung der Versor- gungsspannung im Ex-Bereich möglich. Nur DrägerSensoren verwenden, die für den Transmitter Polytron 3000 geeignet sind. Polytron Vorsicht: — Bei Einsatz des Transmitters in Ex-Bereichen der Zone 22 oder Class II, Div.
  • Seite 18 Instandhaltung 1 Wartungsschalter auf die linke Position schalten. Die 4 bis 20 mA Ausgabe wechselt zum Messbetrieb. Frontdeckel in die Service-Öffnung einsetzen und mit einem Sechskantschlüssel durch Drehen im Uhrzeigersinn (ca. 60 ) schließen. Polytron Nachdem die Einlaufphase des Sensors abgelaufen ist: —...

  • Seite 19: Störungen, Ursache Und Abhilfe

    Störungen, Ursache und Abhilfe Störungen, Ursache und Abhilfe Störung Ursache Abhilfe Blinkende Anzeige Sensor läuft ein Einlaufphase abwarten. Anzeige Gerätefehler, Nur einen Sensor mit Gasart, Sach.Nr. und z. B. falscher Sensor eingebaut Messbereich entsprechend den Daten vom Aufkleber verwenden. Anzeige Messbereichsendwert überschritten Abwarten bis die Gaskonzentration im Messbereich liegt.

  • Seite 20: Technische Daten

    — Elektromagnetische Verträglichkeit (Richtlinie 89/336/EWG) max. Beeinflussung des Sensors: ≤2 x Wiederholbarkeit Schutzart IP 66 / IP 67, gemäß EN 60 529 / IEC 529 (NEMA 4) Zulassungen Polytron 3000 ist als Typ P3S zugelassen. ATEX Gerätekennzeichnung nach 94/9/EG II 1G 0158 C ≤...
  • Seite 21 Technische Daten UL (Underwriters Laboratories Inc.) Only as to Intrinsic Safety for use in Hazardous Locations Class I, Div. 1&2, Groups A, B, C, D Class II, Div. 1&2, Groups E, F, G Use in accordance with Dräger Control Drawing SE20105. T4: –40 ≤...

  • Seite 22: Bestell-Liste

    Bestell-Liste Bestell-Liste Benennung und Beschreibung Bestell-Nr. Dräger Docking Station 83 17 990 Messeinheiten Polytron 3000 und DrägerSensoren Übersicht, Seite 23 und Seite 25 Zubehör: Spritzschutz 68 07 549 Spritzschutz AC Sensor 68 09 379 Transmitterspeisegerät, U0 = 28 V, I0 = 91 mA 18 90 212 Messrs.

  • Seite 23: Messeinheiten Polytron 3000

    Bestell-Liste Messeinheiten Polytron 3000 Benennung und Beschreibung Bestell-Nr. Bestell-Nr. Bestell-Nr. mit Display ohne Display DrägerSensor Für die Messung von Ammoniak (NH Messeinheit Polytron 3000, 83 16 637 83 16 737 68 09 680 Messbereich 0 bis 100 ppm NH , für DrägerSensor NH...
  • Seite 24 Bestell-Nr. Bestell-Nr. Bestell-Nr. mit Display ohne Display DrägerSensor Für die Messung von Sauerstoff (O Messeinheit Polytron 3000, 83 16 642 83 16 742 68 09 720 Messbereich 0 bis 5 Vol.-% O , für DrägerSensor O2 Messeinheit Polytron 3000, 83 16 643...
  • Seite 25 Bestell-Nr. Bestell-Nr. Bestell-Nr. mit Display ohne Display DrägerSensor Für die Messung von Wasserstoff (H Messeinheit Polytron 3000, 83 16 669 83 16 769 68 09 685 Messbereich 0 bis 1000 ppm, für DrägerSensor H Messeinheit Polytron 3000, 83 16 655...

  • Seite 26: Atex-Zulassung

    ATEX-Zulassung ATEX-Zulassung...
  • Seite 27 ATEX-Zulassung...
  • Seite 28 ATEX-Zulassung...
  • Seite 29 ATEX-Zulassung...

  • Seite 30: Iecex-Zulassung

    IECEx-Zulassung IECEx-Zulassung...
  • Seite 31 IECEx-Zulassung...
  • Seite 32 IECEx-Zulassung...
  • Seite 33 IECEx-Zulassung...

  • Seite 34: Ul-Zulassung

    UL-Zulassung UL-Zulassung...
  • Seite 35 UL-Zulassung...
  • Seite 36 UL-Zulassung...

  • Seite 37: Csa-Zulassung

    CSA-Zulassung CSA-Zulassung...
  • Seite 38 CSA-Zulassung...
  • Seite 39 CSA-Zulassung...
  • Seite 40 CSA-Zulassung...
  • Seite 41 CSA-Zulassung...

  • Seite 42: Konformitätserklärung

    Konformitätserklärung Konformitätserklärung...
  • Seite 43 Konformitätserklärung...
  • Seite 44 Konformitätserklärung...
  • Seite 45 Konformitätserklärung...

  • Seite 46: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis 4 bis 20 mA Stromschleife ..........8 Abschirmung .
  • Seite 47 Messeinheit Dräger Polytron 3000 ........
  • Seite 48 Stichwortverzeichnis Schutzart ............20 Selektivfilter wechseln .

  • Seite 49: Bohrbilder

    Bohrbilder Bohrbilder Dräger Docking Station...
  • Seite 52 Dräger Safety AG & Co. KGaA Revalstraße 1 D-23560 Lübeck Germany Tel. +49 451 8 82 - 27 94 Fax +49 451 8 82 - 49 91 www.draeger.com 90 23 785 - GA 4684.200 de © Dräger Safety AG & Co. KGaA 3.
