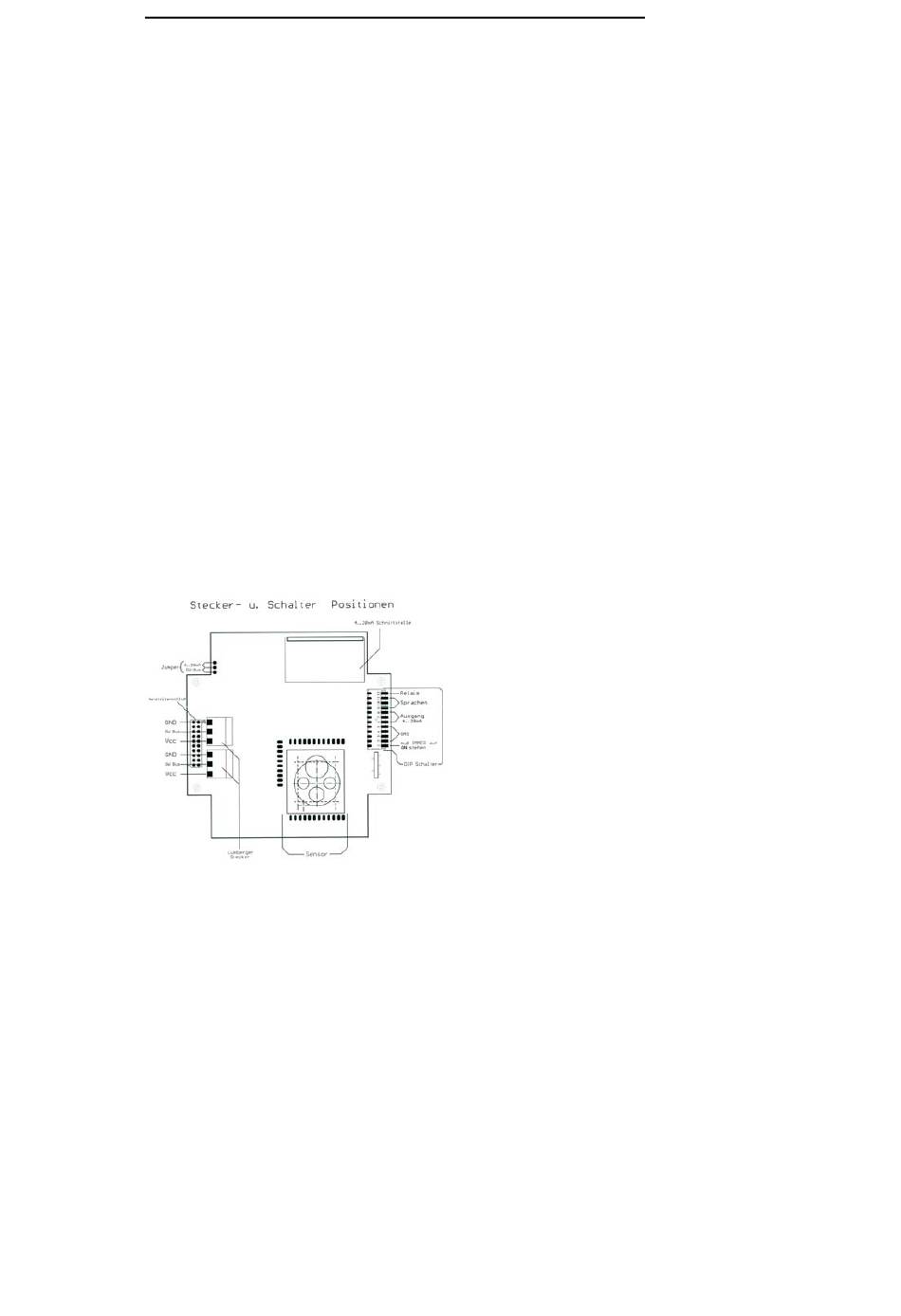

Stecker und Schalter auf der Platine und ihre Funktionen
Jumper 4..20 mA / DW-Bus
Dieser Jumper schaltet zwischen der standardisierten 4..20mA-Funktion und
dem Dräger Safety – spezifischen "DW" Bus (für Anschluss an VarioGard-
Zentrale).
Netzteilanschluß
Eine 20-polige Stiftleiste, mit der das VarioGard-spezifische Netzteil mit zwei
Relais verbunden werden kann.
4..20 mA Schnittstelle
Steckplatine, die das 4..20 mA –Signal generiert und auf der zwischen Strom
(I) und Spannungausgang (U) umgeschaltet werden kann.
Dip-Schalter
Mit diesen Schaltern werden die spezifischen Funktionen des Sensors wie
Sprache /
Ausgang / Gasart eingestellt.
„Lumberger – Stecker"
Diese „Lumberger-Stecker" dienen zum Anschluß an die 4..20mA
Schnittstelle eines externen Panels oder zur Versorgung bei nicht
vorhandenem internen Netzteil mit 16-30 VADC.
Sensors
Der Sensor ist das eigentliche Kernstück des Messfühlers , er wird über drei
Stiftleisten mit der Haupt-Platine verbunden und detektiert hochselektiv das
Gas.
Seite 10
