16 A B B U P S P R O D U C T S A N D S O L U T I O N S

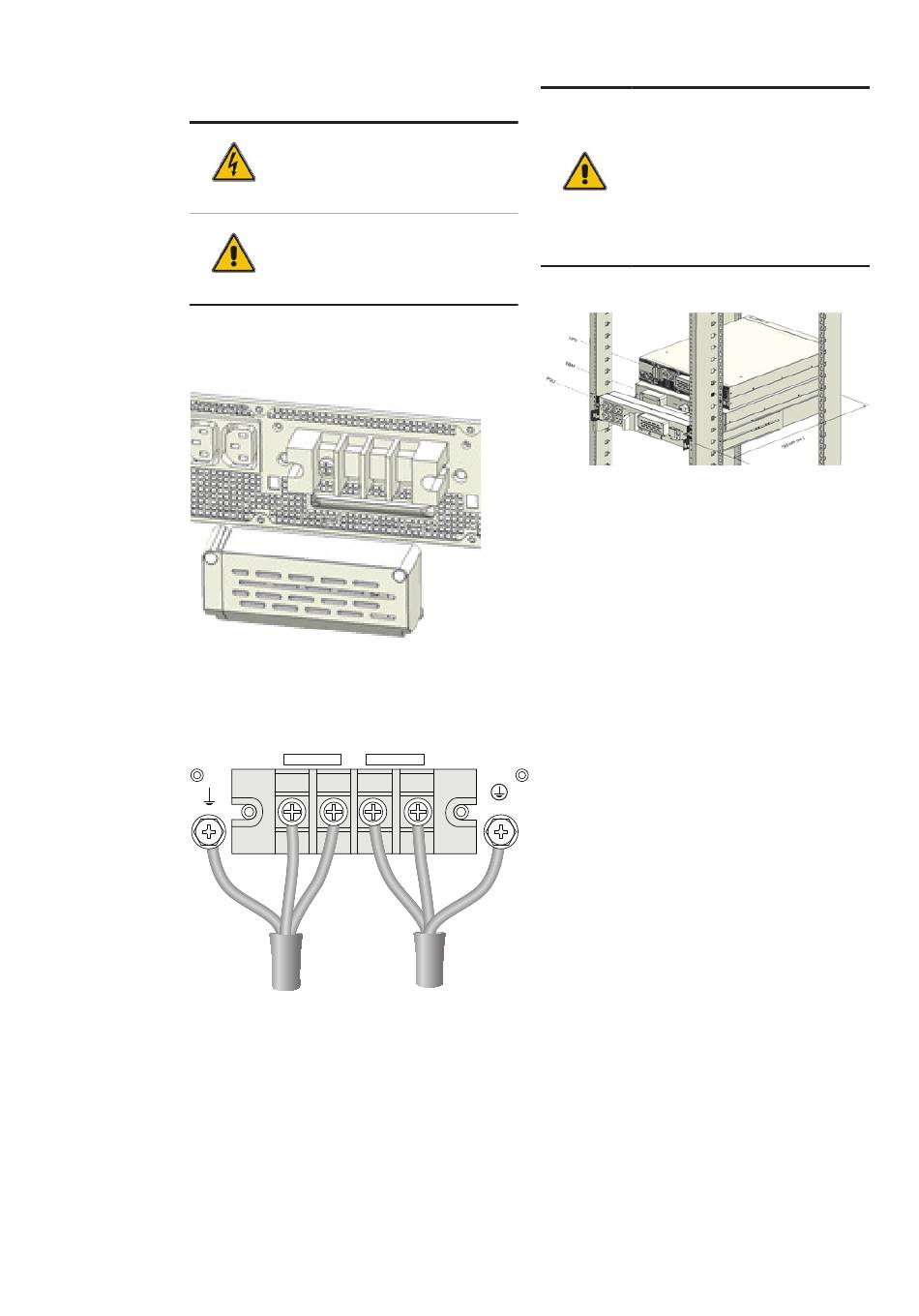

3.4.3
—
13 Klemmblock-
Abdeckung
—
14 Klemm-
Verbindungen
—
15 Zugriff auf den
GEFAHR
PDU-Klemmblock
WARNUNG
Entfernen Sie zum Zugriff auf die Klemmblöcke
deren Abdeckung, indem Sie die beiden Schrauben,
wie in Abbildung 13 angezeigt, entfernen.
—
13
Verbinden Sie das AC-Kabel mit den
Klemmblöcken; beziehen Sie sich hierbei
auf die Angaben an der hinteren Platte.
—
14
Befestigen Sie das Netzkabel an der hinteren
Platte und installieren Sie die Abdeckung des
Klemmblocks erneut.
Anschlüsse
HOHER LECKSTROM: STELLEN SIE
SICHER, DASS DAS ERDUNGSKABEL
ANGESCHLOSSEN IST. GEBRÄUCHLICHE
VERBINDUNGEN FÜR EINGANGS-/
AUSGANGSQUELLEN
PRÜFEN SIE VOR DER HERSTELLUNG
EINER VERBINDUNG, OB DIE
VORGESCHALTETEN SCHUTZGERÄTE
(NORMALE AC-QUELLE UND BYPASS-AC-
QUELLEN) OFFEN "0" (AUS) SIND.
L OUT N L IN N
INDUKTIVE LASTEN (ZUM BEISPIEL
MONITORE UND LASERDRUCKER) HABEN
EINEN SEHR HOHEN
LEISTUNGSVERBRAUCH BEI
INBETRIEBSETZUNG. FALLS AN DER USV
ANGESCHLOSSEN, MUSS DIE
INBETRIEBNAHME-LEISTUNG SOLCHER
WARNUNG
LASTEN BEI DER BERECHNUNG DER
KAPAZITÄT DER USV BERÜCKSICHTIGT
WERDEN, DAMIT DIE USV NICHT
ÜBERLASTET WIRD UND ABSCHALTET.
3.4.4

Zugriff PDU-Klemmblock (optional)

—
15
Wenn Sie ein PDU-Modell bestellt haben, bitte
die Klemmblöcke des USV von der PDU-Quelle
verbinden. Eine detaillierte Beschreibung finden
Sie im Benutzerhandbuch des PDU.
