SMC ITV2000 Serie Bedienungsanleitung Seite 6

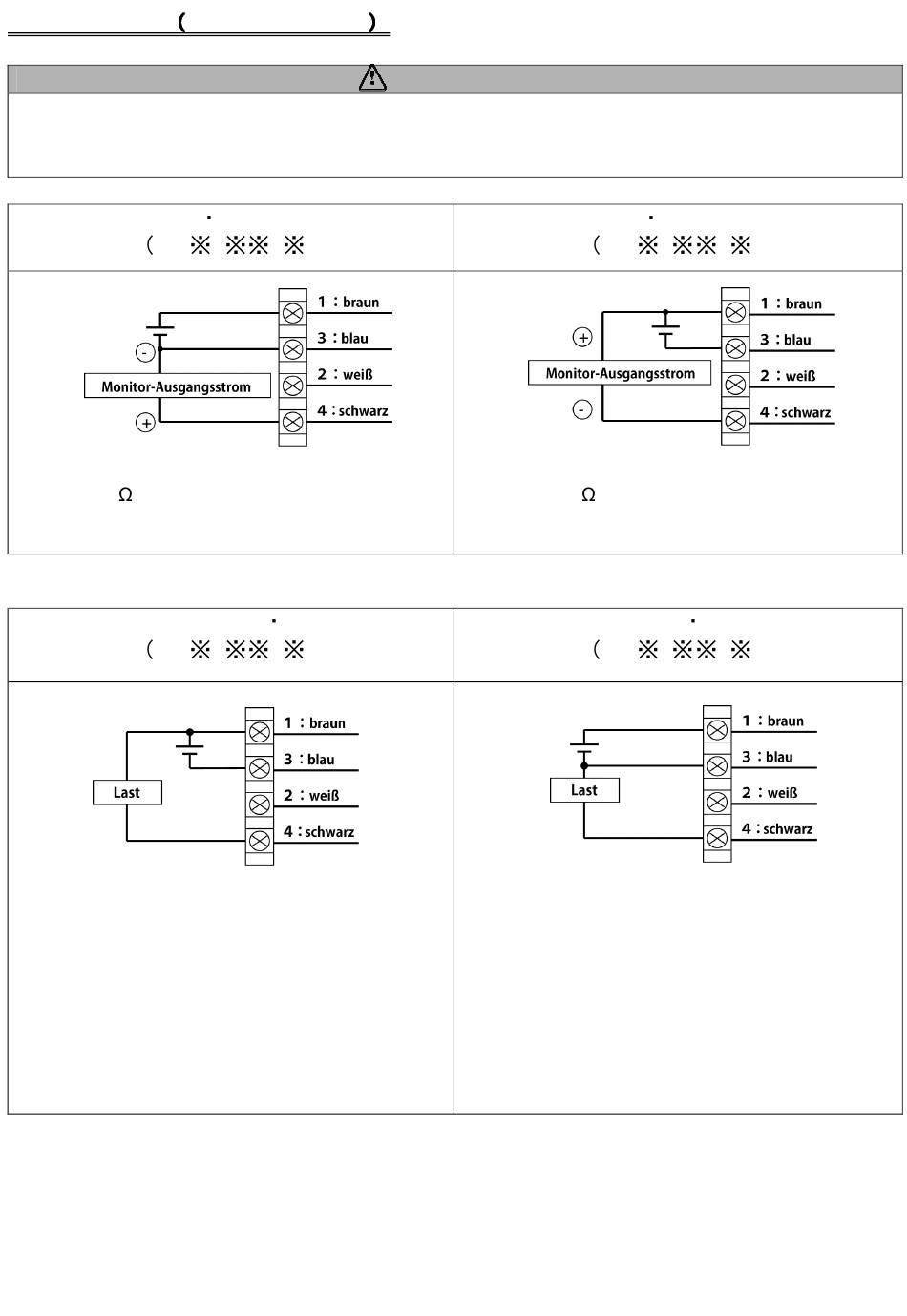

Schaltschema Monitorausgang
Wenn der Monitorausgang nicht verwendet wird, ist dafür zu sorgen, dass dieser keines der anderen
Kabel berührt. Sonst können Fehlfunktionen verursacht werden.
Analogausgang spannungsgesteuert
+68
Das verwendete Gerät muss eine Lastimpedanz
von min. 1k haben.
Schaltausgang NPN
+68
Wird Strom mit ca. 150mADC oder mehr
zugeführt, wird der Überstromkreis aktiviert,
"Er.5" wird angezeigt und der Betrieb stoppt.
Wenden Sie nur eine Last an, bei der der
Ausgangsstrom max. 80mADC beträgt.
ACHTUNG


Analogausgang stromgesteuert (Sink)
+68
Das verwendete Gerät darf eine Lastimpedanz
von max. 250 haben.
Schalter PNP
+68
Wird Strom mit ca. 150mADC oder mehr
zugeführt, wird der Überstromkreis aktiviert,
"Er.5" wird angezeigt und der Betrieb stoppt.
Wenden Sie nur eine Last an, bei der der
Ausgangsstrom max. 80mADC beträgt.
