I-ON30EX Sicherheitssystem Installationsanleitung

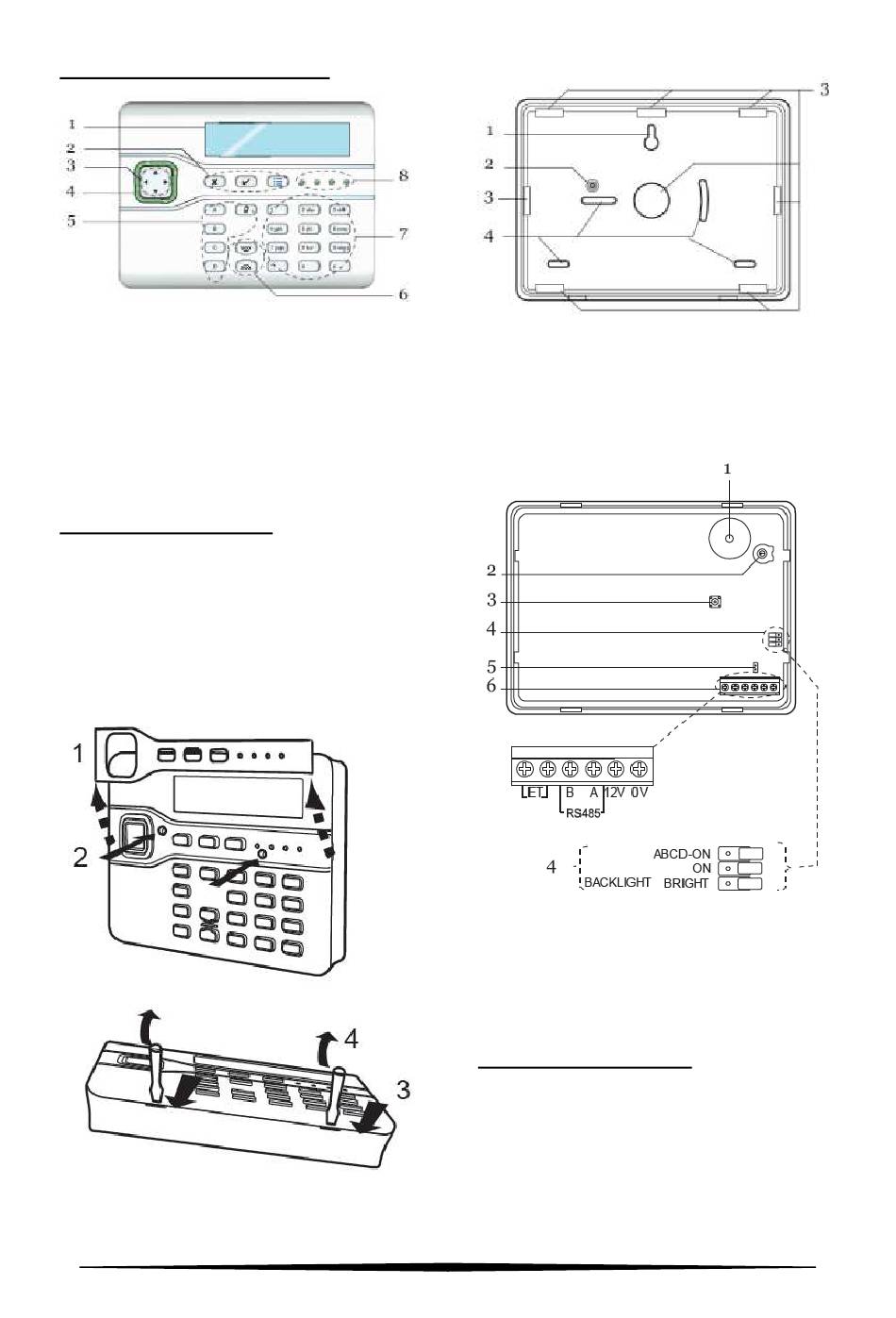

i-kp01 Steuerungen und Displays
1. LCD-Display (2 x 20 Zeichen).
2. Programmiertasten.
3. Navigationstasten
4. Warnmeldungs-LEDs
5. Aktivierungs- und Deaktivierungstasten
6. Programmierbare ÜA-Tasten
7. Ziffern/Text-Tasten.
8. Aktiviert/Deaktiviert-LEDs.
Abbildung 4 Steuerungen und Displays
Öffnen der Tastatur ikp-01
Hinweis: Für EN50131-3:2009, 8.7 Die Tastatur ist
vom Typ B ACE, fixiert.
Zum Öffnen der Tastatur drücken Sie zunächst
sanft die Zierleiste auf der
Vorderseite ab und entfernen Sie die beiden
Schrauben. Als Nächstes hebeln Sie vorsichtig die
Vorderseite der Tastatur (mit Leiterplatte und
Display) weg vom hinteren Gehäuse der Tastatur.
Abbildung 5 Öffnen der Tastatur
1. Zentrales Schlüsselloch.
2. Hintere Sabotageschalterabdeckung.
3. Kabeleinführung.
4. Befestigungslöcher.
Abbildung 6 Hinteres Gehäuse der Tastatur
1. Schallgeber.
2. Lautstärkeregelung für Schallgeber.
3. Sabotageschalter.
4. Jumper für LED-Funktion:
5. RS485-Abschluss-Jumper
6. Anschluss für Steuereinheit (beachten Sie,
dass die ET-Klemmen inaktiv sind).
Öffnen von Erweiterungen
Lösen Sie zum Öffnen der Erweiterungsgehäuse die
Schraube, ziehen Sie die Oberseite des Deckels
vom Gehäuse weg und ziehen Sie ihn dann heraus.
Abbildungen 8 und 9 zeigen das Innere der
verdrahteten und der Funk-Erweiterungen.
