I-ON30EX Sicherheitssystem Installationsanleitung
sein, während eines Alarms ausreichend Strom zu
liefern.
Beachten Sie, dass Sie die
Eingangs- /Ausgangstöne aus den Erweiterungs-
Lautsprechern vom Installationsmenu aus
aktivieren müssen.
Schritt 5. Schließen Sie die
Steuereinheit an die
Netzstromversorgung an.
WARNUNG: STELLEN SIE SICHER, DASS DIE
NETZSTROMVERSORGUNG GETRENNT UND
ISOLIERT IST, BEVOR SIE VERBINDUNGEN ZUR
NETZSTROMVERSORGUNG HERSTELLEN.
Alle elektrischen Netzverbindungen müssen
von einem qualifizierten Elektriker ausgeführt
werden und den örtlich geltenden Vorschriften (z.
B. IEE) entsprechen.
Netzstromverkabelung
Hinweis: Zum Vermeiden von Störungen muss das
Netzkabel durch ein eigenes Kabeleinführungsloch in das
Gehäuse führen und darf nicht mit
anderen Kabeln vermengt werden.
Netzanschluss

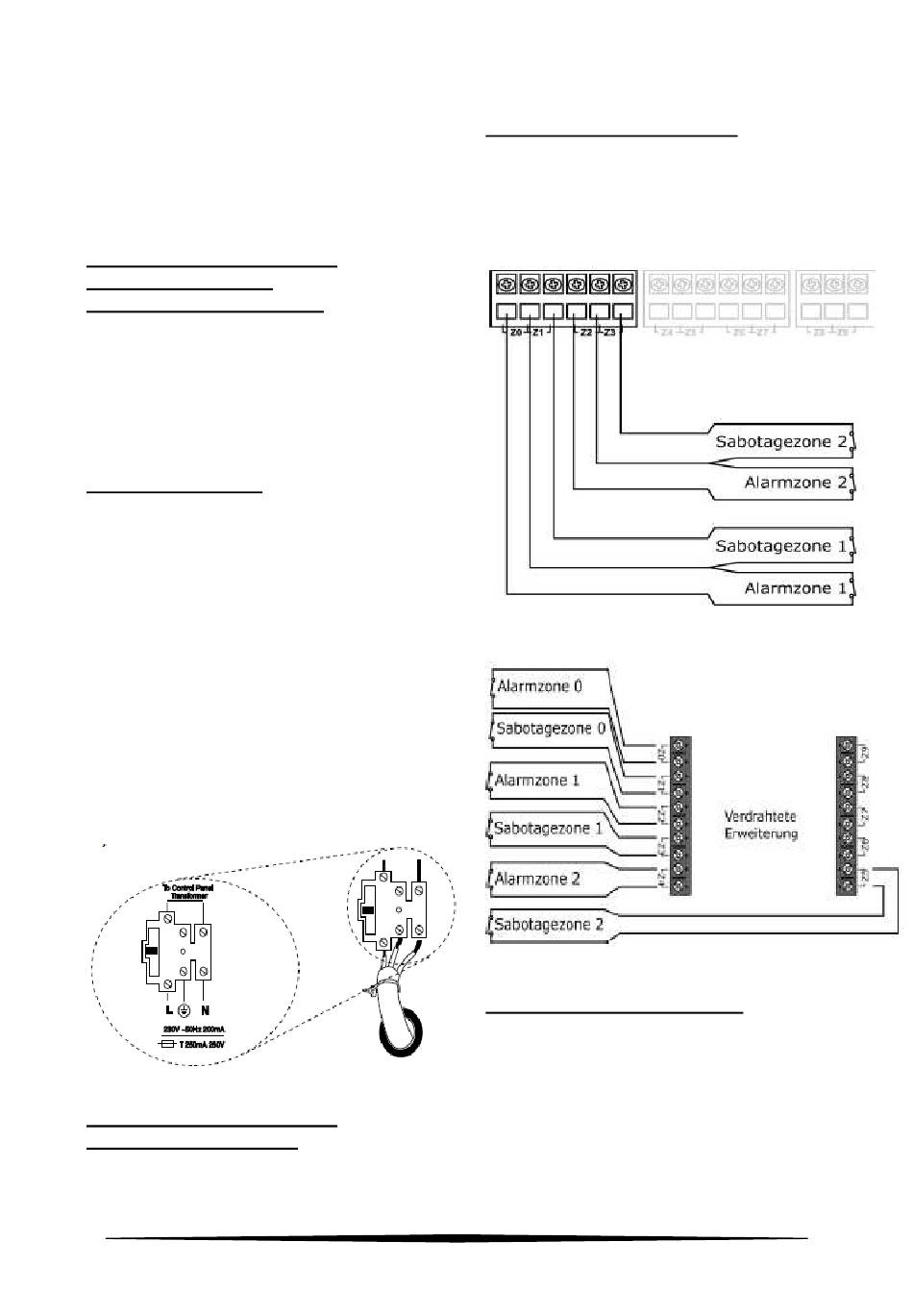

Abbildung 15 zeigt den Netzanschluss an.
Schließen Sie mit einer zweipoligen Trennungs
(Isolations)-Einrichtung in Übereinstimmung mit
EN60950-1 eine geeignete Stromversorgung an.
Achtung: Schalten Sie zu diesem Zeitpunkt
nicht die Stromversorgung ein.
Verankern Sie das Netzkabel mit einem
Zugentlastungs-Verbindungsstück. Für diesen
Zweck befindet sich in der Nähe des
Kabeleinführungslochs für den Netzstrom
eine Öse.
Abbildung 15 Netzanschluss
Schritt 6. Schließen Sie die
verdrahteten Zonen an
Die Steuereinheit und die Anschlüsse der
verdrahteten Erweiterungen können entweder für
Vierdraht-CCL-Melder, Zweidraht-CCL-Melder oder
Zweidraht-FSLMelder verwendet werden.
Vierdraht-Ruhestromanschlüsse
Abbildung 16 zeigt die Verdrahtung für Vierdraht-
CCL-Zonen an der Steuereinheit. Abbildung 17
zeigt die Verdrahtung für CCL-Zonen an der
verdrahteten Erweiterung. Beachten sie, dass die
Anschlüsse an der Erweiterung im Vergleich zu
denen der Steuereinheit unterschiedlich sind.
Abbildung 16 CCL-Zonen-Verdrahtung der
Steuereinheit
Abbildung 17 CCL-Zonen-Verdrahtung der
verdrahteten Erweiterung
Zweidraht-Ruhestromanschlüsse
Mit der Software der Version 4.02 können Sie an
jedem Paar Zonenklemmen Zweidraht-CCL-Melder
anschließen. Zum Auswählen der Art der Zonen-
Verdrahtung verwenden Sie die Option
Installationsmenu – Systemoptionen – Typ Draht ML und
wählen Sie „2-wire CC".
Bei Bedarf können Sie ein Paar Zonenklemmen als
gemeinsamen Sabotageschutz verwenden, unter
der Voraussetzung, dass Sie diese Zone mit der
16
