I-ON30EX Sicherheitssystem Installationsanleitung
Reduzieren des Spannungsabfalls
Methode 1:
Verdoppeln Sie die Versorgungsanschlüsse (12 V
und 0 V), die auf jeder Ader den halben Widerstand
haben werden und daher den Spannungsabfall
halbieren. Teilen Sie bei Verwendung der Tabelle 1
zur Berechnung des zu erwartenden
Spannungsabfalls einfach den Spannungsabfall für
eine einzige Ader durch zwei.
Reduzieren des Spannungsabfalls
Methode 2:
Versorgen Sie die Melder über die Hilfsspannungs-
Ausgabe mit verschiedenen
Adern. Dies ist die bevorzugte Methode zur
Reduzierung eines Spannungsabfalls, da Melder im
Allgemeinen mit niedrigeren Spannungen (9,5 V)
arbeiten. Bei Verwendung dieser Methode muss
das Bus- Kabel mindestens über zwei freie Adern
verfügen.

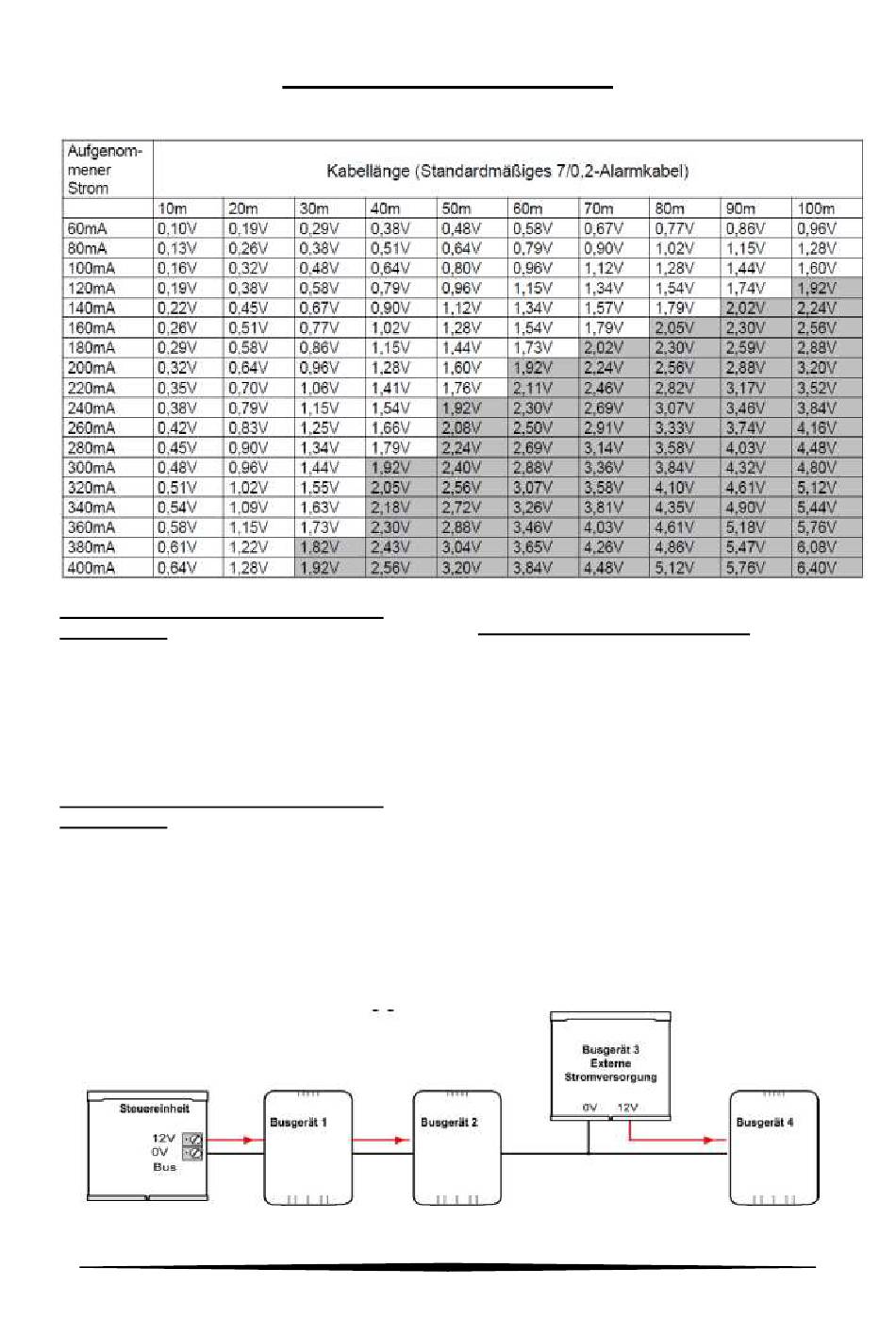

Tabelle 1. Spannungsabfall
Abbildung 11. Anschließen von netzunabhängigen Stromversorgungen
Externe Stromversorgungen
Wenn Sie die Spannungsabfälle nicht durch
Methode 1 oder 2 reduzieren können, oder der
Stromversorgungsbedarf an der Steuereinheit ihre
Kapazität übersteigt (siehe Technische
Daten-Seite 29), sollten Sie eine oder zwei externe
Stromversorgungen installieren. Die
Stromversorgung muss über eine „potenzialfreie
Null-Volt-Schiene" verfügen, wenn Sie an den Bus
angeschlossen sind, da ansonsten ein Erdfehler
auftritt. Cooper Security empfiehlt die EXP-PSU.
Setzen Sie bei der Installation einer
netzunabhängigen Stromversorgung diese in der
Nähe der Ausrüstung ein, die sie mit Strom
versorgt.
Abbildung 11 zeigt die empfohlene Methode zum
Anschließen einer externen Stromversorgung.
13
