I-ON30EX Sicherheitssystem Installationsanleitung
3. Installation
Hinweis: Bei den unten aufgelisteten Installationsschritten
wird davon ausgegangen, dass Sie bereits über die
benötigte Anzahl und den Standort aller Tastaturen,
Erweiterungen und Stromversorgungen entschieden
haben.
Achtung: Statische Elektrizität
Wie viele andere elektronische Produkte enthalten
die Steuereinheit, die Erweiterungen und die
Tastaturen Komponenten, die empfindlich auf
statische Elektrizität reagieren. Versuchen Sie,
deren Leiterplatten nicht direkt anzufassen. Wenn
Sie eine Leiterplatte anfassen müssen, treffen Sie
die standardmäßigen Vorkehrungen gegen Schäden
durch statische Elektrizität.
Schritt 1. Setzen Sie das
Gehäuse der Steuereinheit ein
Einsetzen
Um den Zugang zum Inneren der Steuereinheit
über die Löcher auf der Gehäuserückseite zu
verhindern, müssen Sie die Steuereinheit an einer
Wand oder einer anderen ebenen Oberfläche
montieren.
Bestimmen und markieren Sie die Position des
Gehäuses. Markieren Sie die Stelle, an
der die Halterung des Deckel/Rückseiten-
Sabotageschalters die Wand berührt.
WARNUNG Stellen Sie sicher, dass die
Befestigungen stark genug sind, um das
Gewicht der Steuereinheit, ihres Deckels
und Blei-Säure-Akkus auszuhalten.
Schützen Sie die Einheit beim Bohren der
Befestigungslöcher vor Staub und
Bohrschutt.
Anbringen des Deckel/Rückseiten-
Sabotageschalters.
Setzen Sie den kombinierten
Deckel/Rückseiten-Sabotageschalter
(mitgeliefert) ein und schließen Sie ihn an.
Schritt 2. Verlegen Sie
das Buskabel
Bitte lesen Sie „Anforderungen an die
Busverkabelung" auf Seite 11.
Schritt 3. Setzen Sie die
Tastatur(en) ein und schließen Sie
sie an.
Positionieren der Tastatur(en)
Positionieren Sie die Tastatur(en):
Innerhalb des durch das Alarmsystem geschützten
Bereichs.
In bequemer Höhe und Lage für den
Anwender.
Außerhalb der Sichtweite von möglichen
Einbrechern.
Positionieren Sie die Tastatur(en) NICHT:
Neben elektronischen Geräten,
insbesondere Computer, Kopierer oder
andere Funkgeräte, CAT 5-
Datenleitungen oder industrielle
Netzanlagen.
Wo die Kabelstrecke von der
Steuereinheit aus länger als 100 m ist
(siehe Kabelkonfiguration und -länge).
Hinweis: Positionieren Sie nicht zwei oder mehrere
Tastaturen näher als einen Meter voneinander entfernt, da
sich sonst ihre Transponder-Lesegeräte gegenseitig stören
und nicht in der Lage sind, Tags zu lesen.
Einsetzen von Tastaturen
Verwenden Sie bei der Montage der Rückseite der
Tastatur an der Wand M4 25mm
Senkkopfschrauben in mindestens drei
Befestigungslöchern.

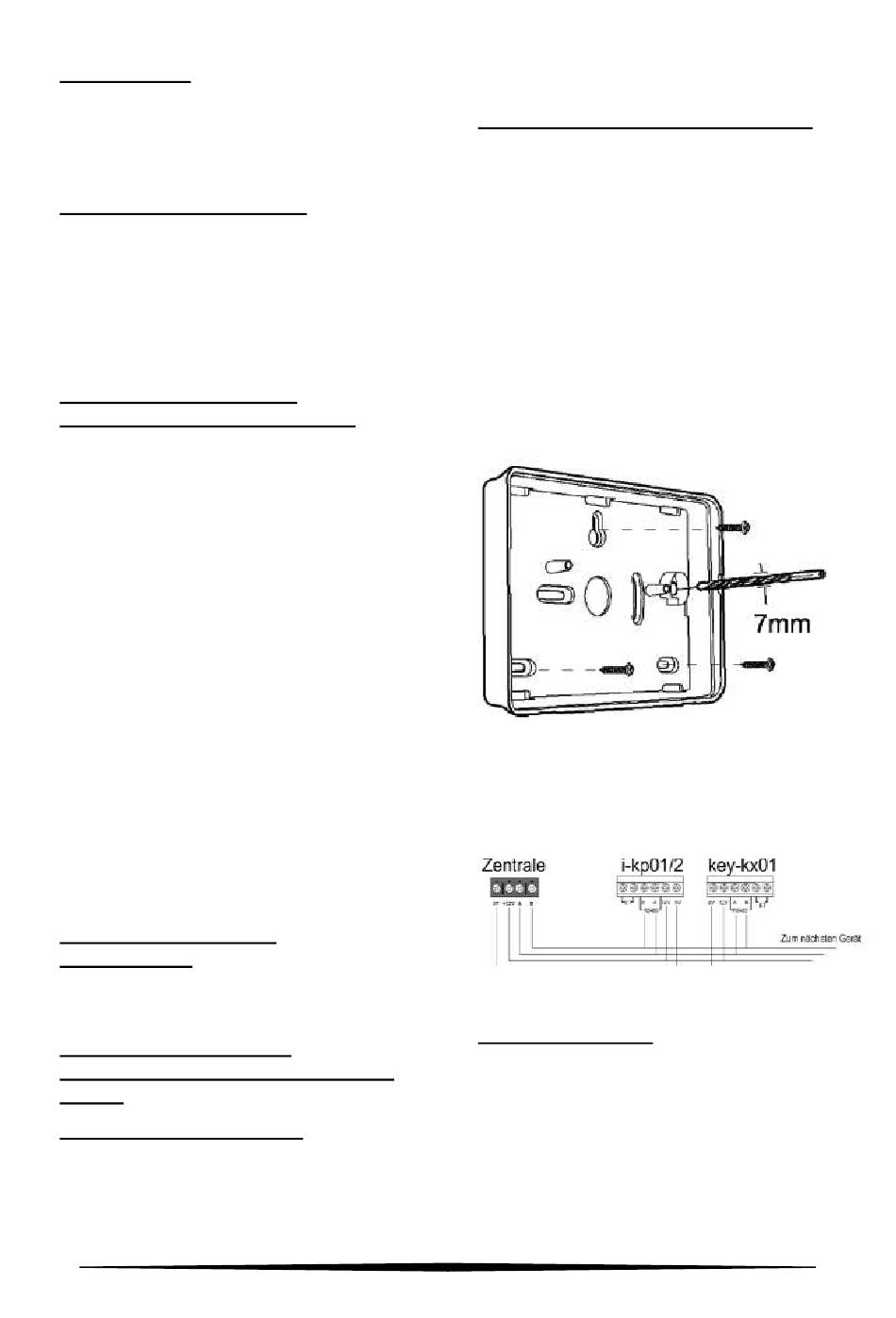

Abbildung 12 Schrauben Sie die Einbaudose der i-KP01 an
die Wand.
Tastaturanschluss
Abbildung 13 zeigt die Verdrahtungsanschlüsse an
der Tastatur und der Steuereinheit.
Abbildung 13 Anschließen einer Tastatur an den
Bus
Tastaturadressierung
Die Steuereinheit weist allen an das Buskabel
angeschlossenen Geräten eine Adresse zu. Sie
müssen diesen Vorgang während des ersten
Einschaltens beginnen, sobald alle Busgeräte
angeschlossen sind. Siehe Seite 20 für eine
Anleitung.
14
