I-ON30EX Sicherheitssystem Installationsanleitung

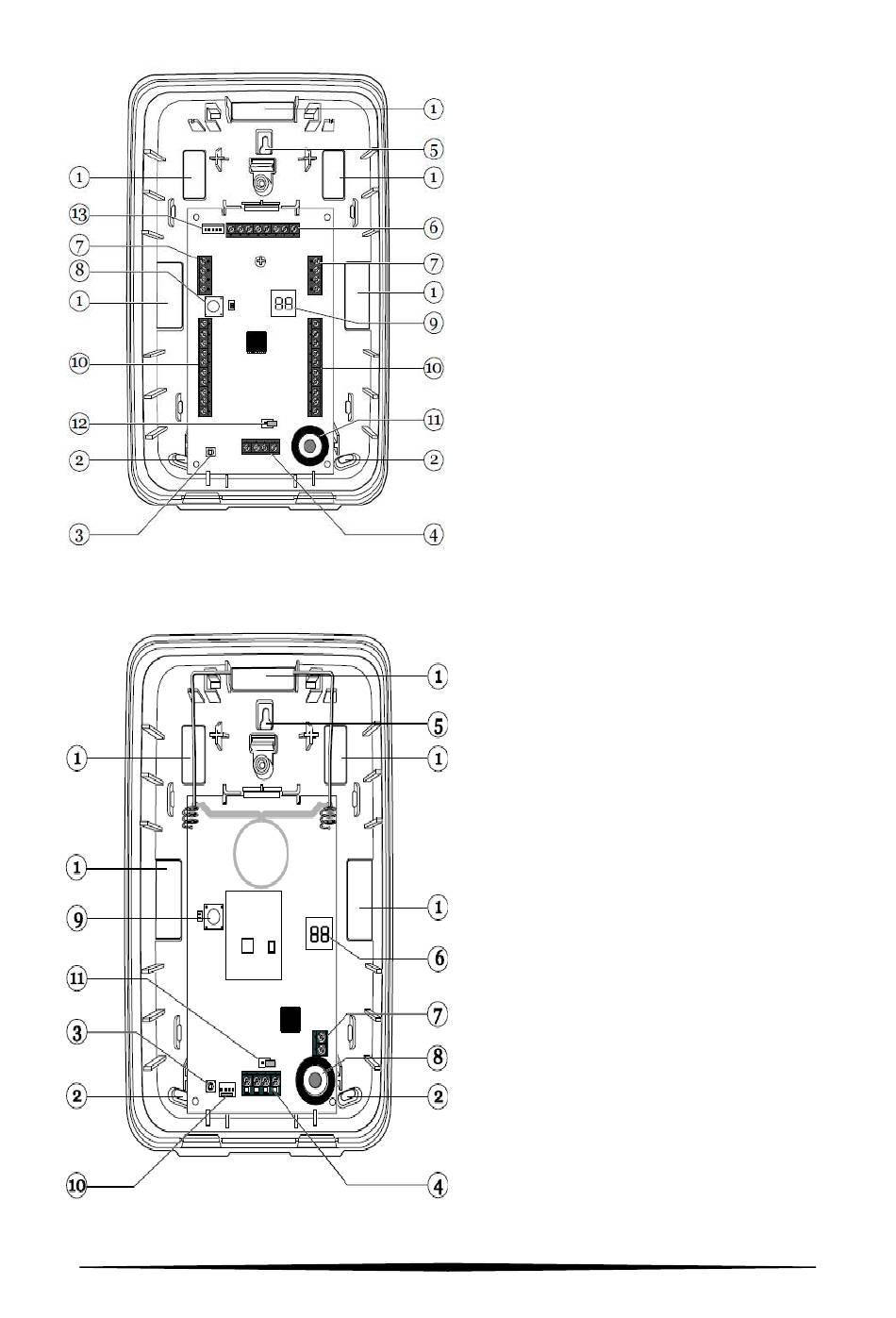

Abbildung 8 Verdrahtete Erweiterung
Abbildung 9 Funkerweiterung
1. Kabeleinführung (auch hinter Leiterplatte).
2. Befestigungslöcher.
3. Addressierungstaste.
4. Buskabel-Anschluss.
5. Zentrales Schlüsselloch.
6. Ausgänge.
7. Hilfsspannung.
8. Deckel-Sabotageschalter (Rückseiten-
Sabotageschalter hinter Leiterplatte).
9. Busadressen-Display.
10. Zonenanschlüsse.
11. Schallgeber.
12. Bus-Abschluss-Jumper.
13. Engineering-Tastatur-Anschluss
1. Kabeleinführung (auch hinterLeiterplatte).
2. Befestigungslöcher.
3. Addressierungstaste.
4. Buskabel-Anschluss.
5. Zentrales Schlüsselloch.
6. Busadressen-Display.
7. Lautsprecherklemmen.
8. Schallgeber.
9. Deckel-Sabotageschalter (Rückseiten
Sabotageschalter hinter Leiterplatte).
10. Engineering-Tastatur-Anschluss
11. Bus-Abschluss-Jumper
