I-ON30EX Sicherheitssystem Installationsanleitung

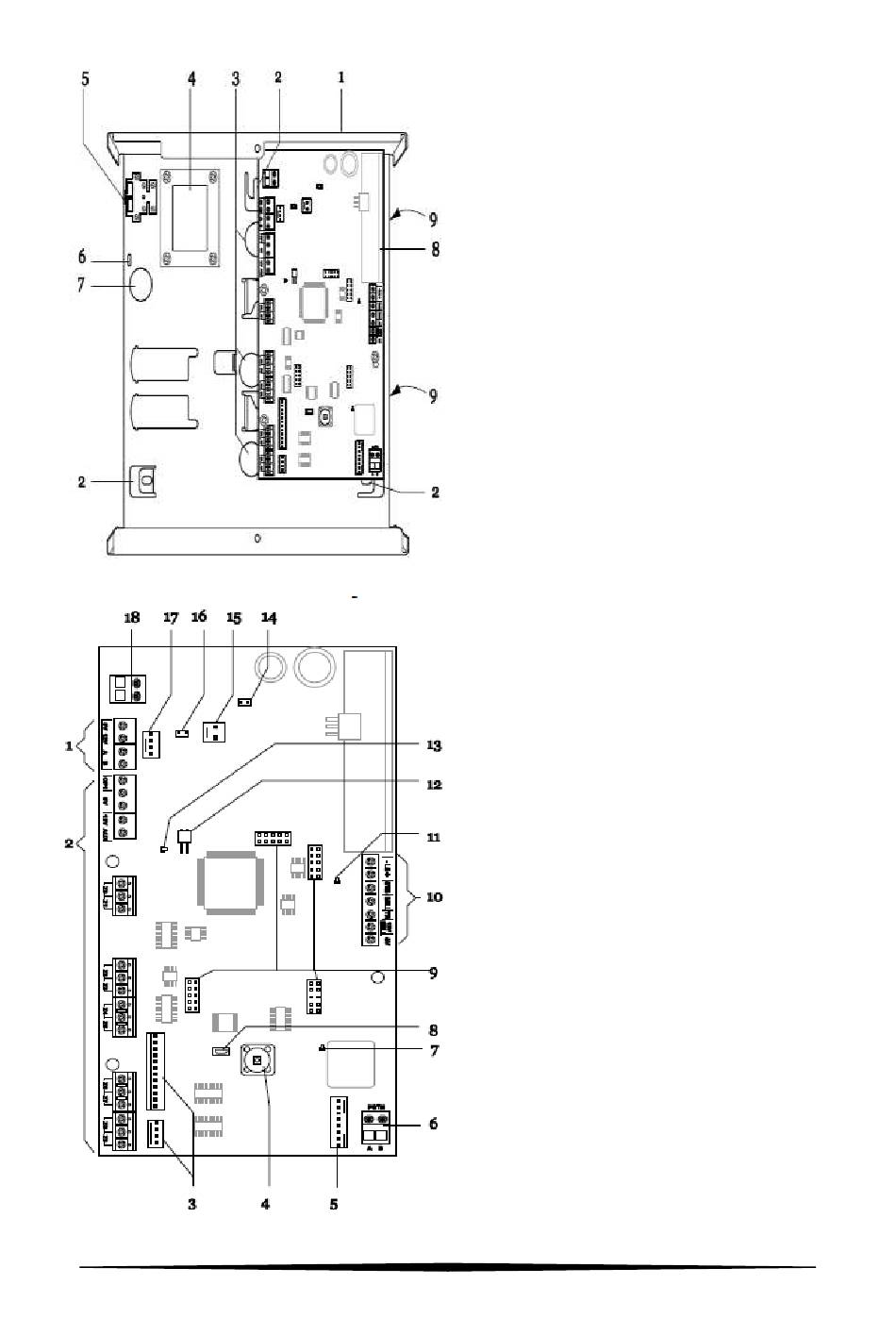

Abbildung 1 Steuereinheit
Abbildung 2 Leiterplatte der Steuereinheit
1.
Gehäuserückseite
2.
Befestigungslöcher
3.
Kabeleinführungslöcher für
Lautsprecher, Sirenen/optische
Signalgeber und Kommunikatoren
4.
Transformer
5.
Netzsicherung und Anschlussblock
6.
Netzkabel Ankerpunkt
7.
Kabeleinführungsloch für Netzstrom.
8.
Leiterplatte
9.
Kabeleinführungslöcher für
Lautsprecher, Sirenen/optische
Signalgeber und Kommunikatoren
1.
Buskabel-Anschluss
2.
Zonen, Ausgangs-und
Hilfsspannunganschlüsse
3.
Steck-Ausgabeanschlüsse
4.
Sabotageschalter
5.
ADSL Filter pins. (nur i-on30EXD)
6.
PSTN Anschluss
7.
OFF-hook LED (nur i-on30EXD)
8.
USB Buchse (mini USB)
9.
Buchsen für Aufsteck-Modul
10. Anschlüsse für Lautsprecher,
Sirenen und optische Signalgeber
11. Comms Aktivitäts-LED (nur i-on30EXD)
12. Reset Codes-Stifte
13. Herzschlag-LED
14. Kickstart-Stifte
15. Akkuanschluss
16. RS485-Abschlusswiderstand
17. Engineering-Tastatur-Anschluss
18. 20 VAC-Anschluss
7
