I-ON30EX Sicherheitssystem Installationsanleitung

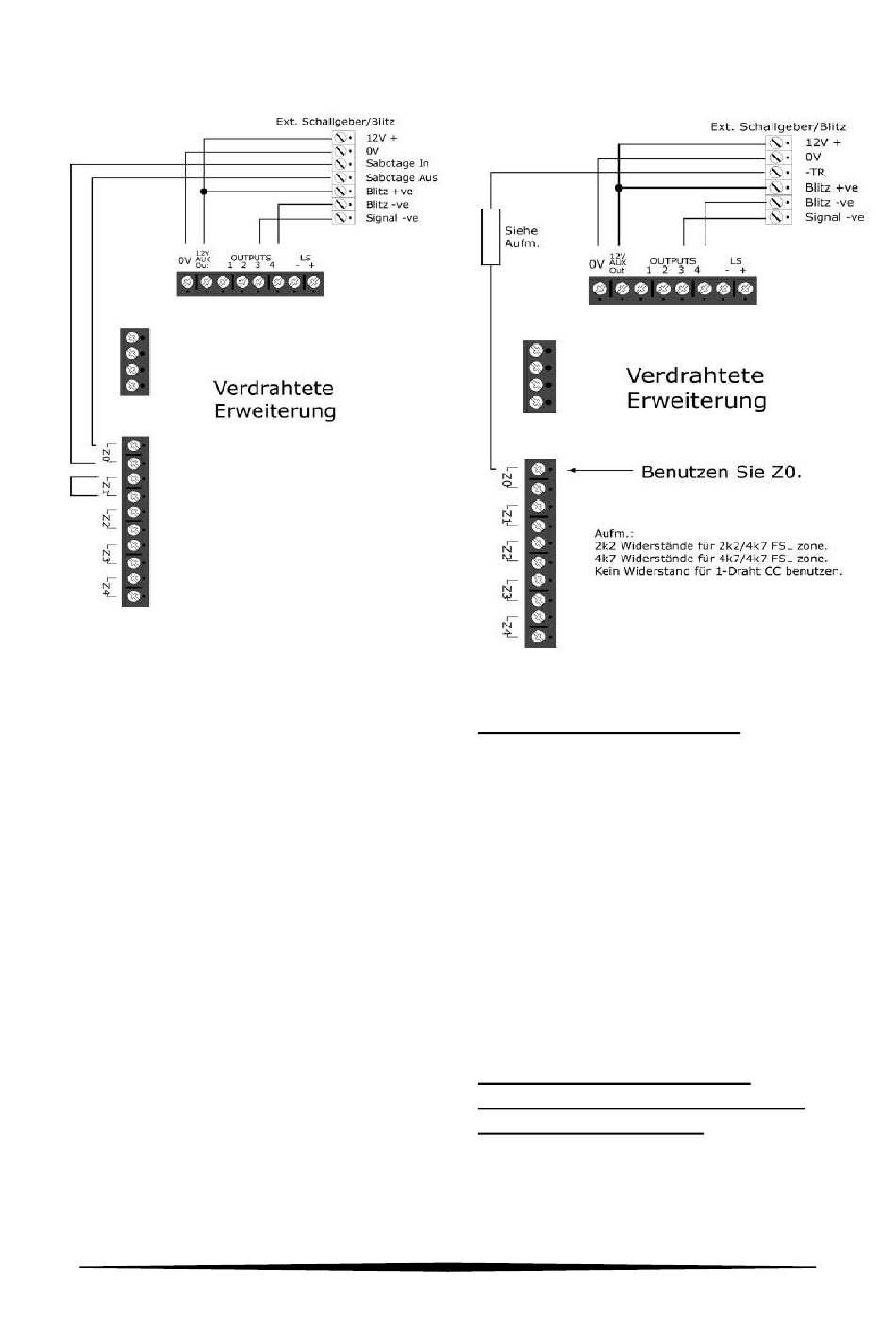

Abbildung 25 Verdrahten des externen
Schallgebers zur Erweiterung
FSL-Verdrahtung. Verbinden Sie –TR mit der linken
Klemme eines Zonenanschlusses (siehe Abbildung
25). (Die linke Klemme befindet sich neben dem
„Z" auf der Klemmenbeschriftung.) Die maximale
Drahtlänge ist 50 m bei Verwendung einer
2k2/4k7- oder 4k7/4k7-FSL-Verdrahtung
und einer einzigen Ader eines standardmäßigen 6-
adrigen Alarmkabels. Setzen Sie ENTWEDER einen
2k2- Widerstand bei Verwenden von 2k2/4k7-
FSL ODER einen 4k7-Widerstand bei Verwenden
von 4k7/4k7-FSL ein. Verwenden Sie keine
anderen FSLWiderstands- Kombinationen.
CC-Verdrahtung Cooper Security empfiehlt für diese
Anwendung NICHT den Einsatz einer CC-
Verdrahtung. Die maximal zulässige Drahtlänge
liegt bei nur 6 m. Cooper Security empfiehlt davon
den Einsatz einer FSL-Verdrahtung wie oben
beschrieben.
Abbildung 26 Verdrahtung –TR von
externem Schallgeber zu einer Zone der
Remote-Lautsprecher (Optional)
Wenn Sie eine verdrahtete 16 Ohm-
Lautsprechereinheit hinzufügen möchten, schließen
Sie sie wie in Abbildung 23 oder 24 an. Die
Steuereinheit ist Anschlüssen für einen
Lautsprecher ausgestattet. Erweiterungen sind mit
Anschlüssen für nur einen Lautsprecher
ausgestattet. Schließen Sie keinen anderen
Lautsprecher in Parallelschaltung an. Sie können
einen anderen Lautsprecher in Serienschaltung
anschließen, wodurch sich jedoch die
Höchstlautstärke aus den Lautsprechern
verringert.
Hinweis: Lautsprecher sind keine Warneinrichtungen wie
von EN50131-4 beschrieben. Obwohl Lautsprecher
Alarmtöne nachahmen können, geben sie auch Warntöne
und andere Bestätigungstöne beim Aktivieren und
Deaktivieren des Alarmsystems aus.
Schritt 8. Schließen das
interne Übermittlungsmodul
an (nur i-on30EXD)
Die i-on30EXD Version des Steuergeräts hat ein
internes Übermittlungsmodul auf seiner
Hauptplatine-PWB. Dieses ist ein Selbst-wählendes
Modem (Telefonwählgerät).
