Ist Der Traktor Mit Einem Hydrauliksystem Mit Lastmessung - KUHN i-BIO Betriebsanleitung

Anhängen der Maschine

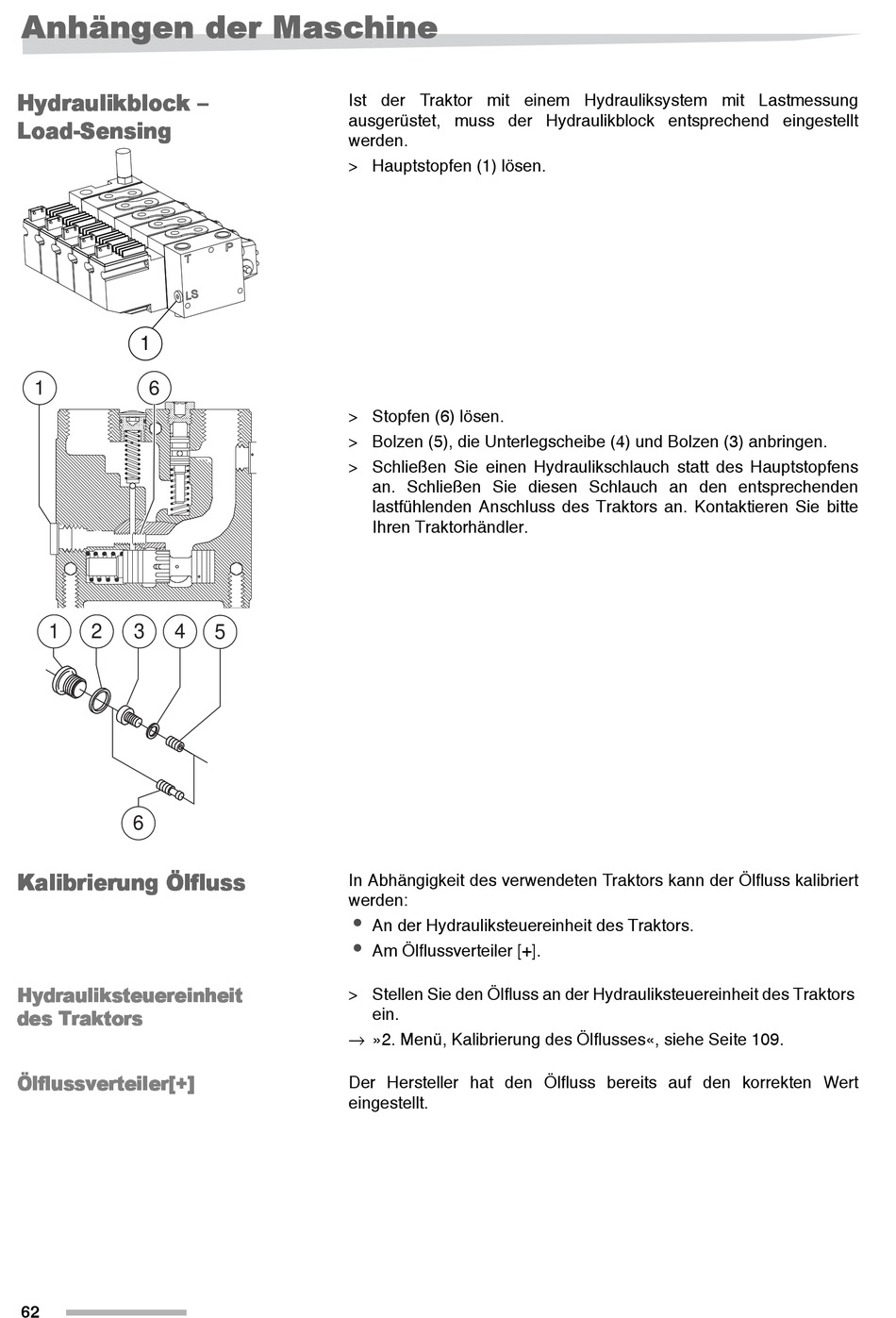

H y d r a u l i k b l o c k –
L o a d - S e n s i n g
1
1 6
1 2 3 4
6
K a l i b r i e r u n g Ö l f l u s s
H y d r a u l i k s t e u e r e i n h e i t
d e s T r a k t o r s
Ö l f l u s s v e r t e i l e r [ + ]
62

Ist der Traktor mit einem Hydrauliksystem mit Lastmessung

ausgerüstet, muss der Hydraulikblock entsprechend eingestellt
werden.
> Hauptstopfen (1) lösen.
> Stopfen (6) lösen.
> Bolzen (5), die Unterlegscheibe (4) und Bolzen (3) anbringen.
> Schließen Sie einen Hydraulikschlauch statt des Hauptstopfens
an. Schließen Sie diesen Schlauch an den entsprechenden
lastfühlenden Anschluss des Traktors an. Kontaktieren Sie bitte
Ihren Traktorhändler.
5
In Abhängigkeit des verwendeten Traktors kann der Ölfluss kalibriert
werden:
•
An der Hydrauliksteuereinheit des Traktors.
•
Am Ölflussverteiler [+].
> Stellen Sie den Ölfluss an der Hydrauliksteuereinheit des Traktors
ein.
 »2. Menü, Kalibrierung des Ölflusses«, siehe Seite 109.
Der Hersteller hat den Ölfluss bereits auf den korrekten Wert
eingestellt.
