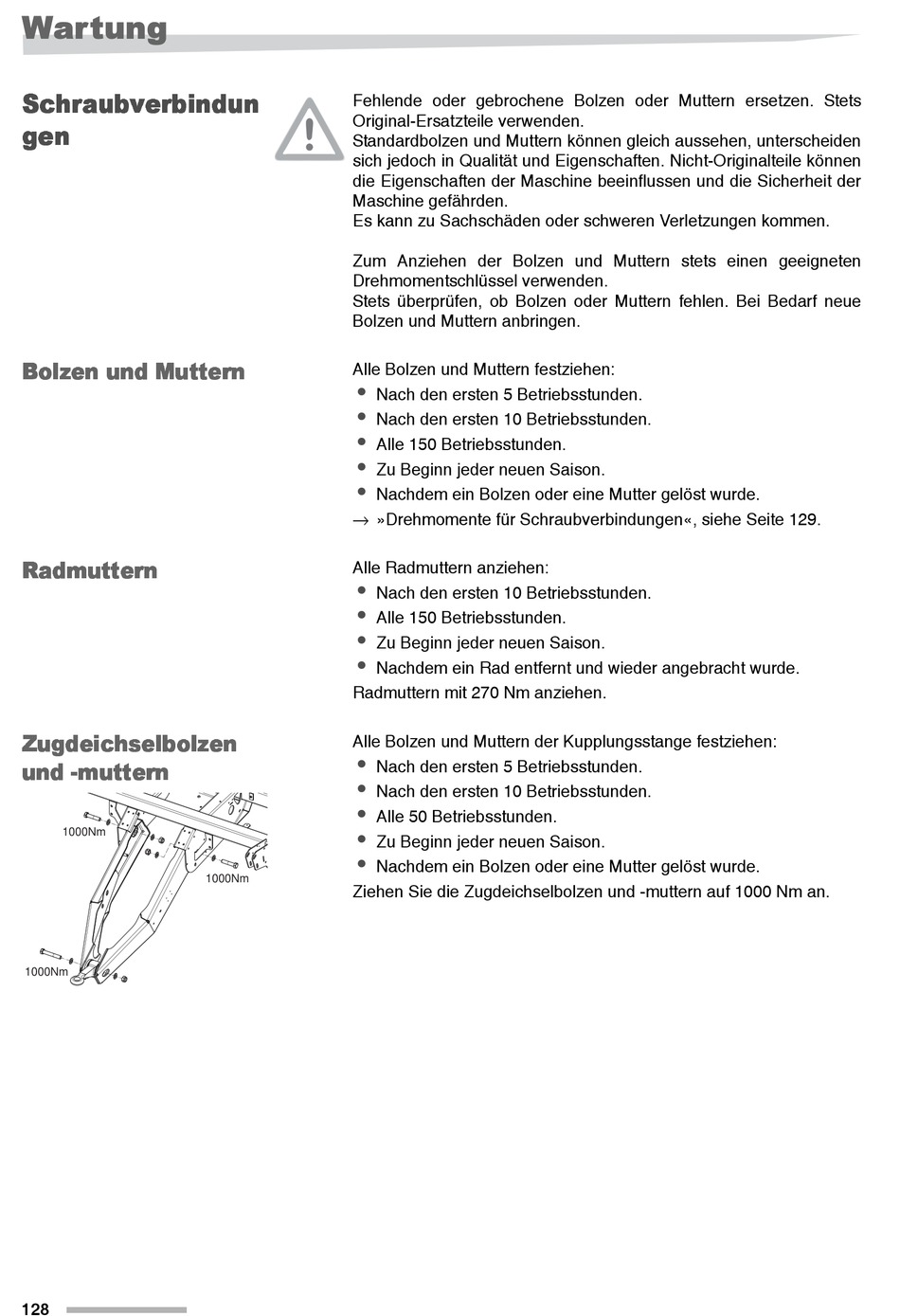

KUHN i-BIO Betriebsanleitung Seite 128

Wartung
S c h r a u b v e r b i n d u n
g e n
B o l z e n u n d M u t t e r n
R a d m u t t e r n
Z u g d e i c h s e l b o l z e n
u n d - m u t t e r n
1000Nm
1000Nm
128
Fehlende oder gebrochene Bolzen oder Muttern ersetzen. Stets
Original-Ersatzteile verwenden.
Standardbolzen und Muttern können gleich aussehen, unterscheiden
sich jedoch in Qualität und Eigenschaften. Nicht-Originalteile können
die Eigenschaften der Maschine beeinflussen und die Sicherheit der
Maschine gefährden.
Es kann zu Sachschäden oder schweren Verletzungen kommen.
Zum Anziehen der Bolzen und Muttern stets einen geeigneten
Drehmomentschlüssel verwenden.
Stets überprüfen, ob Bolzen oder Muttern fehlen. Bei Bedarf neue
Bolzen und Muttern anbringen.
Alle Bolzen und Muttern festziehen:
•
•
•
•
•
 »Drehmomente für Schraubverbindungen«, siehe Seite 129.
Alle Radmuttern anziehen:
•
•
•
•
Radmuttern mit 270 Nm anziehen.
Alle Bolzen und Muttern der Kupplungsstange festziehen:
•
•
•
•
•
1000Nm
Ziehen Sie die Zugdeichselbolzen und -muttern auf 1000 Nm an.
Nach den ersten 5 Betriebsstunden.
Nach den ersten 10 Betriebsstunden.
Alle 150 Betriebsstunden.
Zu Beginn jeder neuen Saison.
Nachdem ein Bolzen oder eine Mutter gelöst wurde.
Nach den ersten 10 Betriebsstunden.
Alle 150 Betriebsstunden.
Zu Beginn jeder neuen Saison.
Nachdem ein Rad entfernt und wieder angebracht wurde.
Nach den ersten 5 Betriebsstunden.
Nach den ersten 10 Betriebsstunden.
Alle 50 Betriebsstunden.
Zu Beginn jeder neuen Saison.
Nachdem ein Bolzen oder eine Mutter gelöst wurde.
