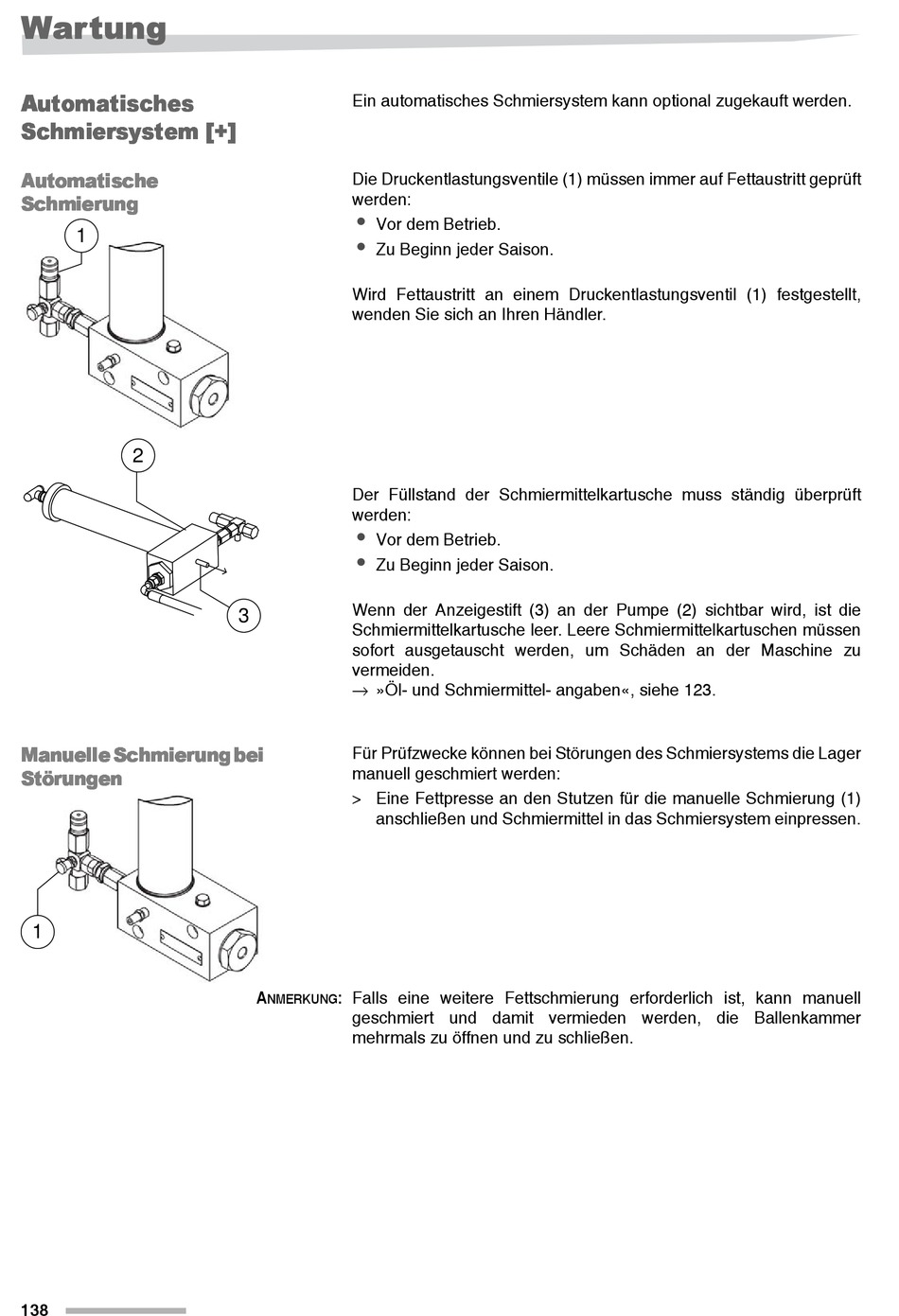

Wartung
A u t o m a t i s c h e s
S c h m i e r s y s t e m [ + ]
A u t o m a t i s c h e
S c h m i e r u n g
1
2
M a n u e l l e S c h m i e r u n g b e i
S t ö r u n g e n
1
138
Ein automatisches Schmiersystem kann optional zugekauft werden.
Die Druckentlastungsventile (1) müssen immer auf Fettaustritt geprüft
werden:
•
Vor dem Betrieb.
•
Zu Beginn jeder Saison.
Wird Fettaustritt an einem Druckentlastungsventil (1) festgestellt,
wenden Sie sich an Ihren Händler.
Der Füllstand der Schmiermittelkartusche muss ständig überprüft
werden:
•
Vor dem Betrieb.
•
Zu Beginn jeder Saison.
Wenn der Anzeigestift (3) an der Pumpe (2) sichtbar wird, ist die
3
Schmiermittelkartusche leer. Leere Schmiermittelkartuschen müssen
sofort ausgetauscht werden, um Schäden an der Maschine zu
vermeiden.
 »Öl- und Schmiermittel- angaben«, siehe 123.
Für Prüfzwecke können bei Störungen des Schmiersystems die Lager
manuell geschmiert werden:
> Eine Fettpresse an den Stutzen für die manuelle Schmierung (1)
anschließen und Schmiermittel in das Schmiersystem einpressen.
A : Falls eine weitere Fettschmierung erforderlich ist, kann manuell
NMERKUNG
geschmiert und damit vermieden werden, die Ballenkammer
mehrmals zu öffnen und zu schließen.
