S e n s o r e n
S e n s o r p o s i t i o n
K l e m m s e n s o r
1
3
V o l l g e w i n d e s e n s o r
1 2
A

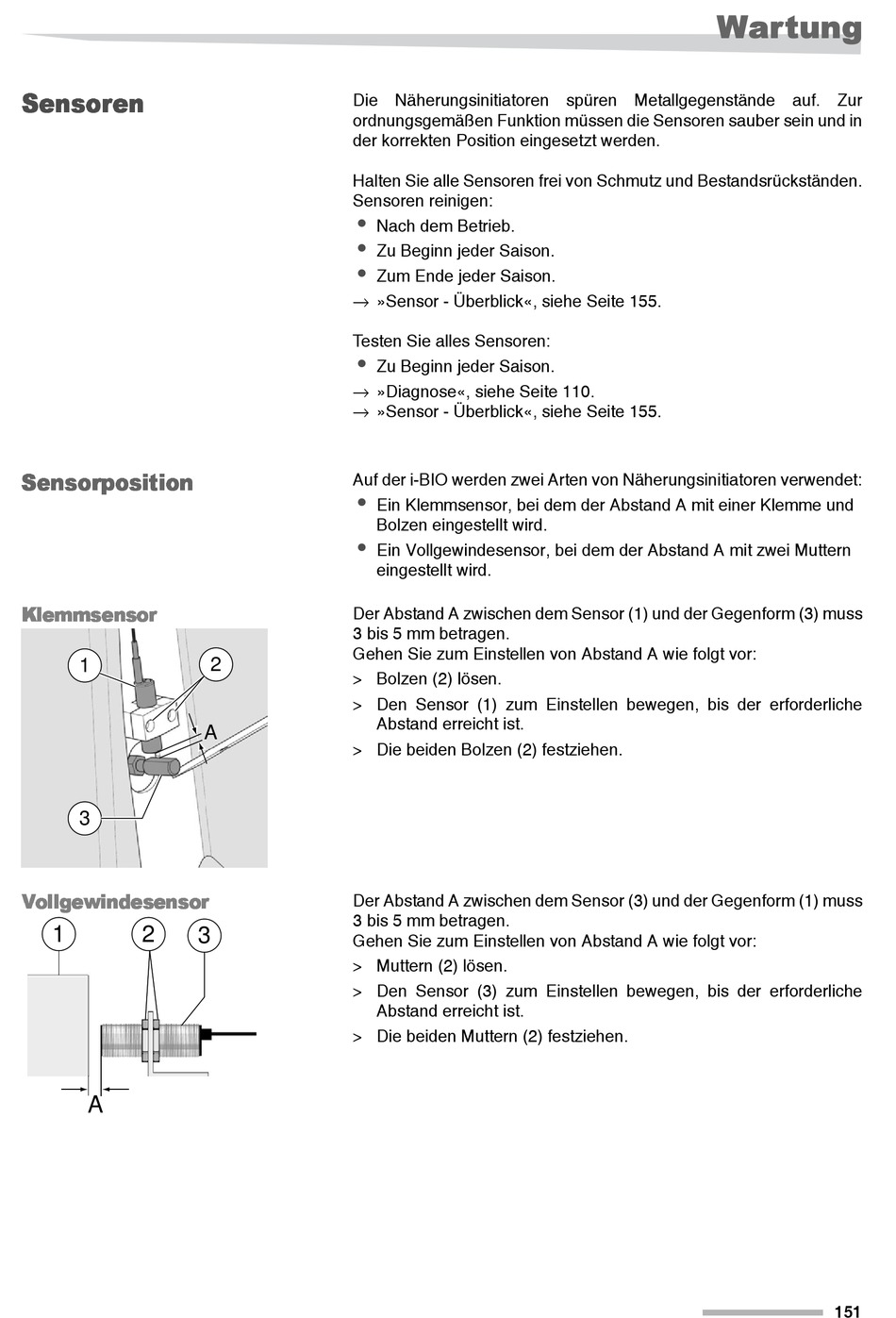

Die Näherungsinitiatoren spüren Metallgegenstände auf. Zur
ordnungsgemäßen Funktion müssen die Sensoren sauber sein und in
der korrekten Position eingesetzt werden.
Halten Sie alle Sensoren frei von Schmutz und Bestandsrückständen.
Sensoren reinigen:
•
•
•
 »Sensor - Überblick«, siehe Seite 155.
Testen Sie alles Sensoren:
•
 »Diagnose«, siehe Seite 110.
 »Sensor - Überblick«, siehe Seite 155.
Auf der i-BIO werden zwei Arten von Näherungsinitiatoren verwendet:
•
•
Der Abstand A zwischen dem Sensor (1) und der Gegenform (3) muss
3 bis 5 mm betragen.
Gehen Sie zum Einstellen von Abstand A wie folgt vor:
2
> Bolzen (2) lösen.
> Den Sensor (1) zum Einstellen bewegen, bis der erforderliche
A
> Die beiden Bolzen (2) festziehen.
Der Abstand A zwischen dem Sensor (3) und der Gegenform (1) muss
3 bis 5 mm betragen.
3
Gehen Sie zum Einstellen von Abstand A wie folgt vor:
> Muttern (2) lösen.
> Den Sensor (3) zum Einstellen bewegen, bis der erforderliche
> Die beiden Muttern (2) festziehen.
Nach dem Betrieb.
Zu Beginn jeder Saison.
Zum Ende jeder Saison.
Zu Beginn jeder Saison.
Ein Klemmsensor, bei dem der Abstand A mit einer Klemme und
Bolzen eingestellt wird.
Ein Vollgewindesensor, bei dem der Abstand A mit zwei Muttern
eingestellt wird.
Abstand erreicht ist.
Abstand erreicht ist.
