KUHN i-BIO Betriebsanleitung Seite 103

F o l i e n w i c k l u n g , e r w e i t e r t e s
P r o g r a m m
1 2
5 4
7
8
9
10
Wenn Sie das Wickelmuster selbst auswählen möchten, können Sie
das Menü für die erweiterten Wickeleinstellungen verwenden.
Mit dem erweiterten Programm für die Folienwicklung ist es möglich,
benutzerdefinierte Wickelprogramme zu erstellen und anzugeben.

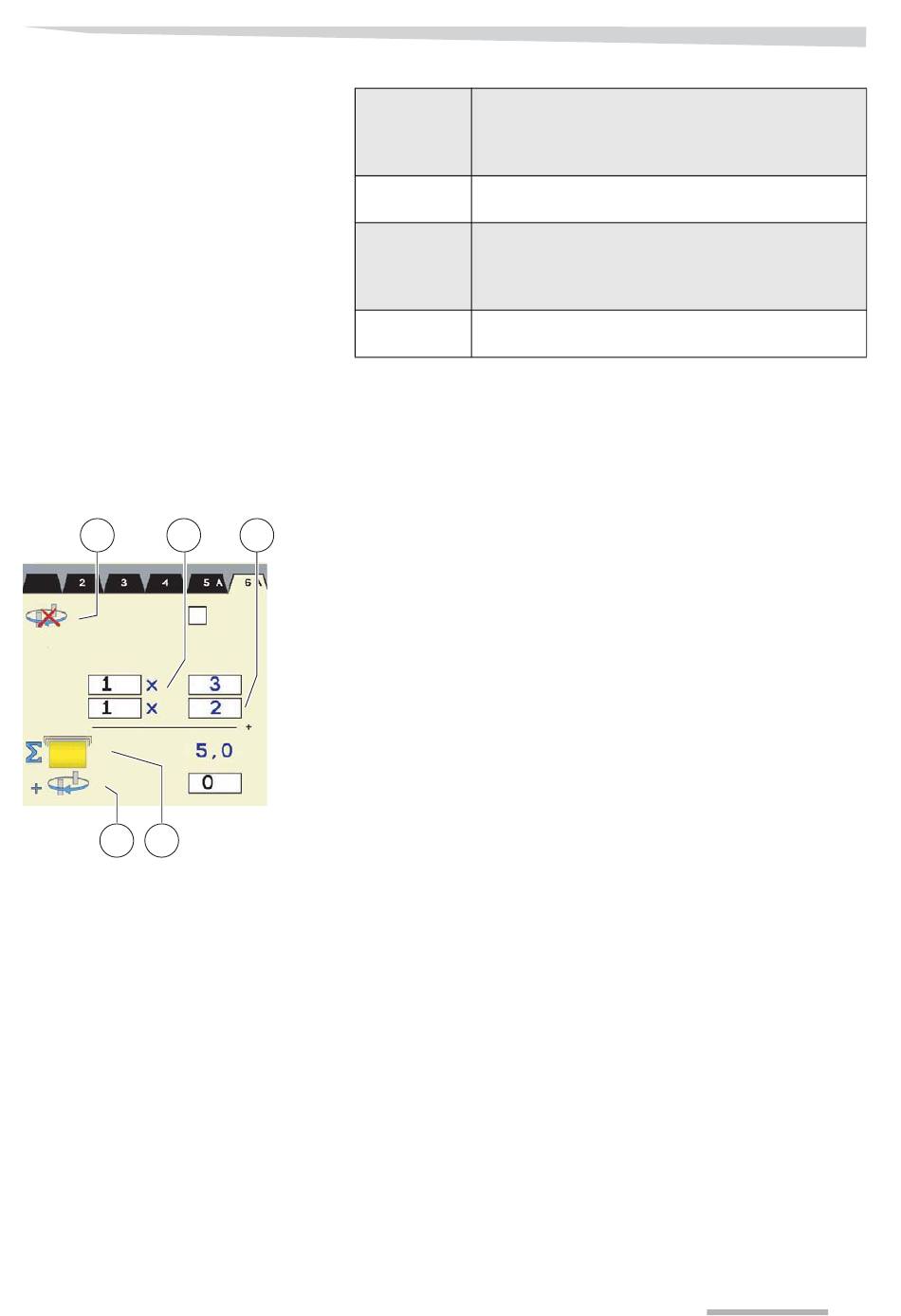

Das Folienwicklungsmenü zeigt die folgenden Parameter und Werte
an:
3
1 Folienwicklung ein- oder ausschalten
2 Erste Musternummer
3 Zweite Musternummer
4 Erste Anzahl der Folienlagen
5 Zweite Anzahl der Folienlagen
6 Berechnete Anzahl der Folienlagen. Wenn als Ergebnis
Fragezeichen (????) angegeben werden, gibt es kein gleich-
mäßiges Wickelmuster.
7 Anzahl der zusätzlichen Wicklungen nach der Folienwicklung
Das Beispiel in der Abbildung zeigt:
•
In der ersten Einstellung die Auswahl:
1 Muster (2) mit 3 Folienlagen (4) mit einer Überlappung von 67 %
•
In der zweiten Einstellung die Auswahl:
1 Muster (3) mit 2 Folienlagen (5) mit einer Überlappung von 50 %
•
Insgesamt wird der Ballen mit 5 Folienlagen (6) umwickelt
•
Nach dem Wickeln werden keine zusätzlichen
Satellitenwicklungen hinzugefügt (7)
1 Zyklus mit 3 Folienlagen mit einer Überlappung von
67 % und
2 Zyklen mit 2 Folienlagen mit einer Überlappung von
50 %
4 Zyklen mit 2 Folienlagen mit einer Überlappung von
50 %
1 Zyklus mit 3 Folienlagen mit einer Überlappung von
67 % und
3 Zyklen mit 2 Folienlagen mit einer Überlappung von
50 %
5 Zyklen mit 2 Folienlagen mit einer Überlappung von
50 %
