KUHN i-BIO Betriebsanleitung Seite 56

Anhängen der Maschine

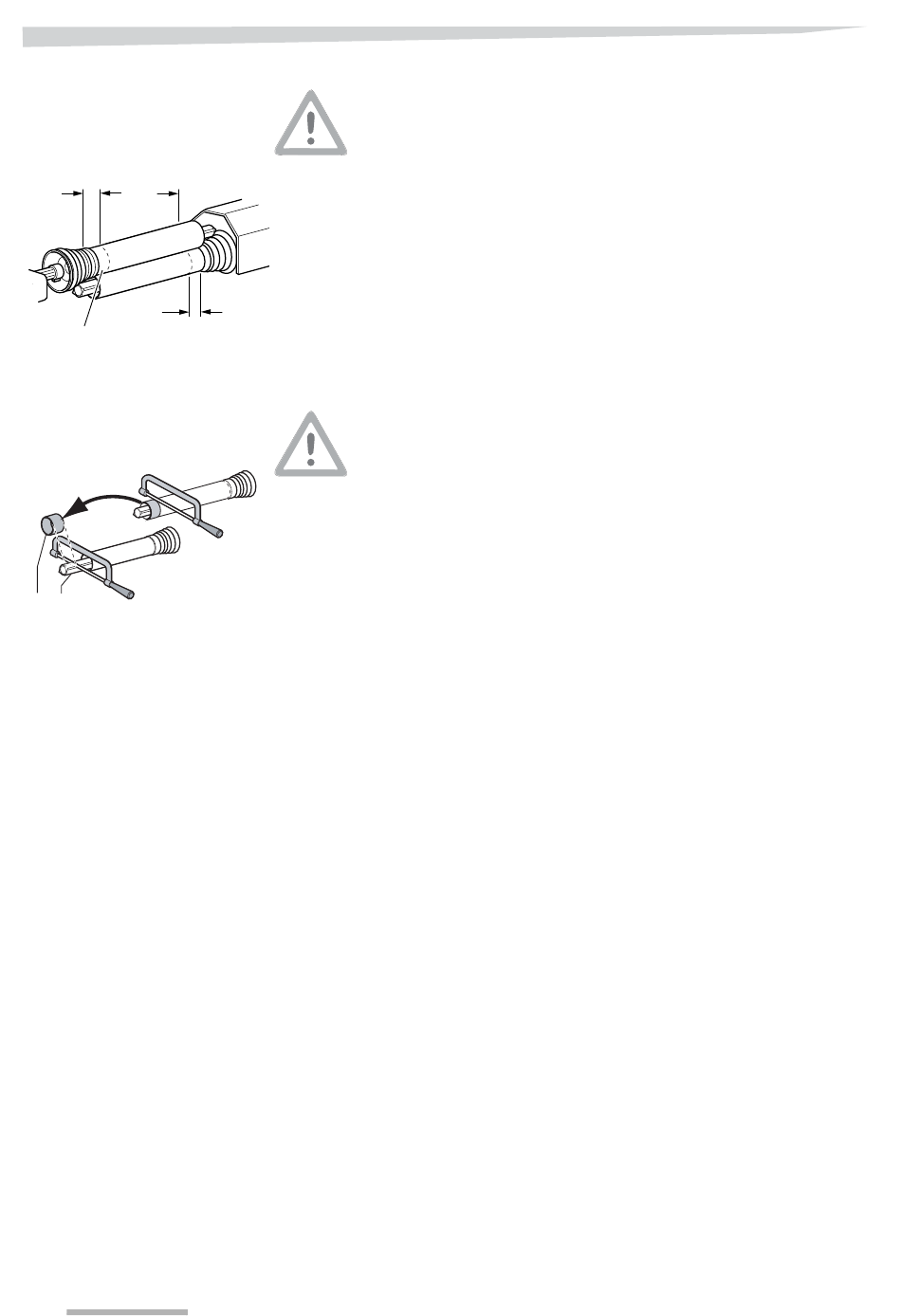

L ä n g e d e r
G e l e n k w e l l e
ü b e r p r ü f e n
min 5 cm min 44 cm
min 5 cm
A
K ü r z e n d e r
G e l e n k w e l l e
A=B
56
Korrekte Länge
Verwenden Sie niemals eine zu lange Gelenkwelle, da dies die
Antriebslager von Traktor und Maschine erheblich beschädigt.
Vor Ankuppeln der Gelenkwelle Länge kontrollieren:
> Traktor und Maschine korrekt ausrichten.
> Sicherstellen, dass die Zapfwelle des Traktors sauber und
geschmiert ist.
> Beide Gelenkwellenhälften montieren (nicht verbinden!).
> Beide Gelenkwellenhälften zusammenhalten; sicherstellen, dass:
•
Das Schutzrohr mindestens 5 cm kürzer ist.
•
Die Überlappung der Formrohre für den Antrieb mindestens 44 cm
beträgt.
Auf der Traktorseite hat die Gelenkwelle ein breites Winkelgelenk mit
einem Winkel bis zu 80°. Stellen Sie sicher, dass die Gelenkwelle nicht
beschädigt ist.
> Korrekte Länge der Welle exakt ermitteln.
> Schutzrohre kürzen.
> Formrohre für den Antrieb kürzen.
Die Länge der beiden abgeschnittenen Enden muss identisch sein
(A=B).
> Schnittkanten der Schutzrohre und Formrohre säubern, um
sicherzustellen, dass sie glatt und sauber sind.
