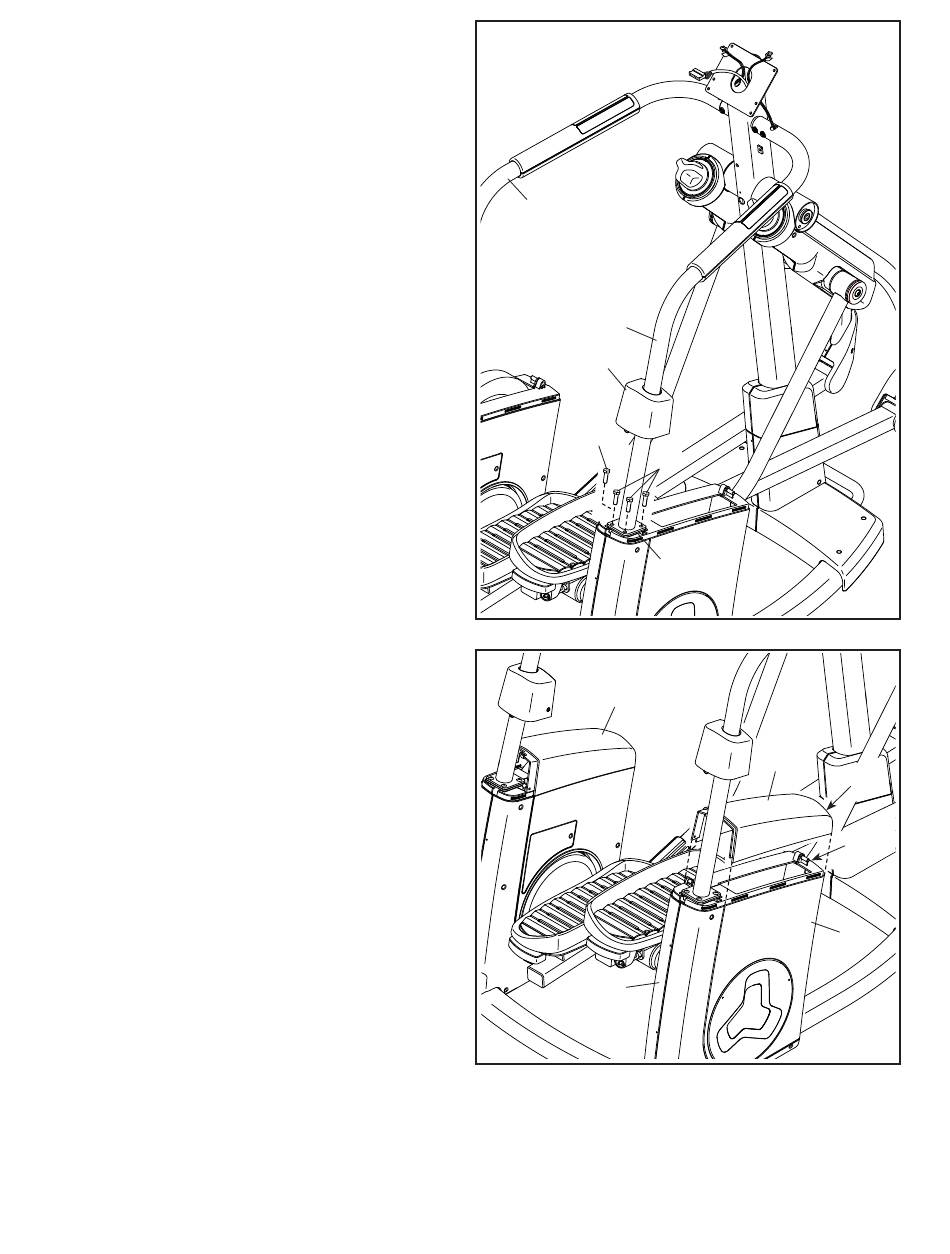

5. Befestigen Sie das untere Ende der rechten
Haltestange (5) mit vier M8 x 20mm Schrauben
(61) am Rahmen (1). Ziehen Sie die Schrauben
noch nicht fest.
Befestigen Sie das untere Ende der linken
Haltestange (4) auf die gleiche Weise.
Siehe Schritt 2. Ziehen Sie die vier M8 x 20mm
Schrauben (61) fest. Dann schieben Sie die
rechte und linke Pfostenabdeckung (60, 96)
nach unten und drücken diese auf die rechte
und linke Rahmenstützen-Abdeckung (73, 75).
Vermeiden Sie es, die Kabel einzuklemmen.
Siehe Schritt 4. Ziehen Sie die vier M8 x 45mm
Bolzen (130) fest.
Dann ziehen Sie die acht M8 x 20mm
Schrauben (61) fest.
Drücken Sie die rechte Haltestangen-Abde-
ckung (7) und die linke Haltestangen-Abde-
ckung (nicht abgebildet) noch nicht an ihren
Platz.
6. Richten Sie die Lasche (D) der rechten Schutz-
abdeckung (76) auf das gezeigte Loch (E) am
rechten äußeren und rechten inneren Schutz
(17, 19) aus.
Drücken Sie die rechte Schutzabdeckung (76)
auf den rechten äußeren und rechten inneren
Schutz (17, 19).
Befestigen Sie die linke Schutzabdeckung
(102) auf die gleiche Weise.
5
4
5
7
61
6
102
19
8
61
1
76
D
E
17
