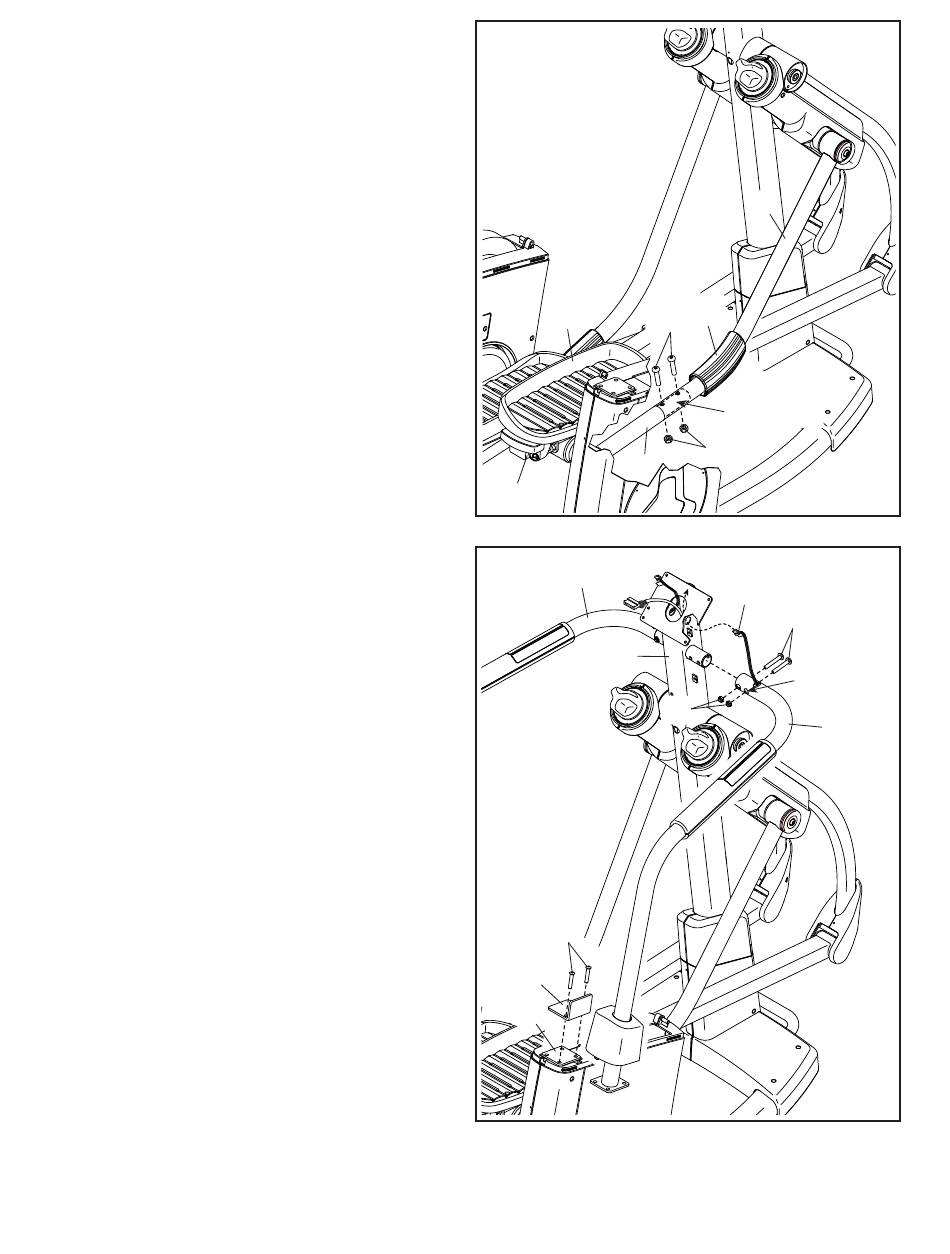

3. Lassen Sie eine zweite Person das rechte Pedal
(9) und den rechten Pedalarm (15) hochheben.
Mithilfe einer Plastiktüte, um Ihre Finger sauber
zu halten, tragen Sie ein wenig vom beigefügten
Schmierfett auf die gezeigte Stelle an der rech-
ten Verbindungsarmhalterung (43) auf.
Tipp: Vermeiden Sie es, die Finger einzuklem-
men. Schieben Sie den rechten Verbindungsarm
(8) auf die rechte Verbindungsarmhalterung (43).
Befestigen Sie den rechten Verbindungsarm mit
zwei M10 x 50mm Bolzen (100) und zwei M10
Sicherungsmuttern (105).
Dann schieben Sie die rechte Verbindungsarm-
Abdeckung (116) über die M10 x 50mm Bolzen
(100) und die M10 Sicherungsmuttern (105).
Wiederholen Sie diesen Schritt auf der linken
Seite des Ellipsentrainers.
4. Entfernen Sie die zwei Schrauben (A) und die
Versandhalterung (B) von der rechten Seite des
Rahmens (1). Entsorgen Sie die Schrauben und
die Versandhalterung.
Tipp: Vermeiden Sie es, die Kabel einzu-
klemmen. Schieben Sie das obere Ende der
rechten Haltestange (5) auf die rechte Seite des
Pfostens (2).
Befestigen Sie die rechte Haltestange (5) mit
zwei M8 x 45mm Bolzen (130) und zwei M8
Sicherungsmuttern (111). Vergewissern Sie
sich, dass sich die Sicherungsmuttern in den
sechseckigen Löchern (C) befinden, aber
ziehen Sie die Bolzen noch nicht fest.
Dann schieben Sie das Ende des rechten
Pulskabels (80) in das Loch auf der rechten
Seite des Pfostens (2) und führen Sie es aus
dem oberen Teil des Pfostens.
Wiederholen Sie diesen Schritt auf der linken
Seite des Ellipsentrainers.
3
Vermeiden Sie
es, die Finger
einzuklemmen
9
43
15
4
4
2
Vermeiden Sie
es, die Kabel
einzuklemmen
A
B
1
7
8
116
100
Schmierfett
105
80
130
C
111
5
