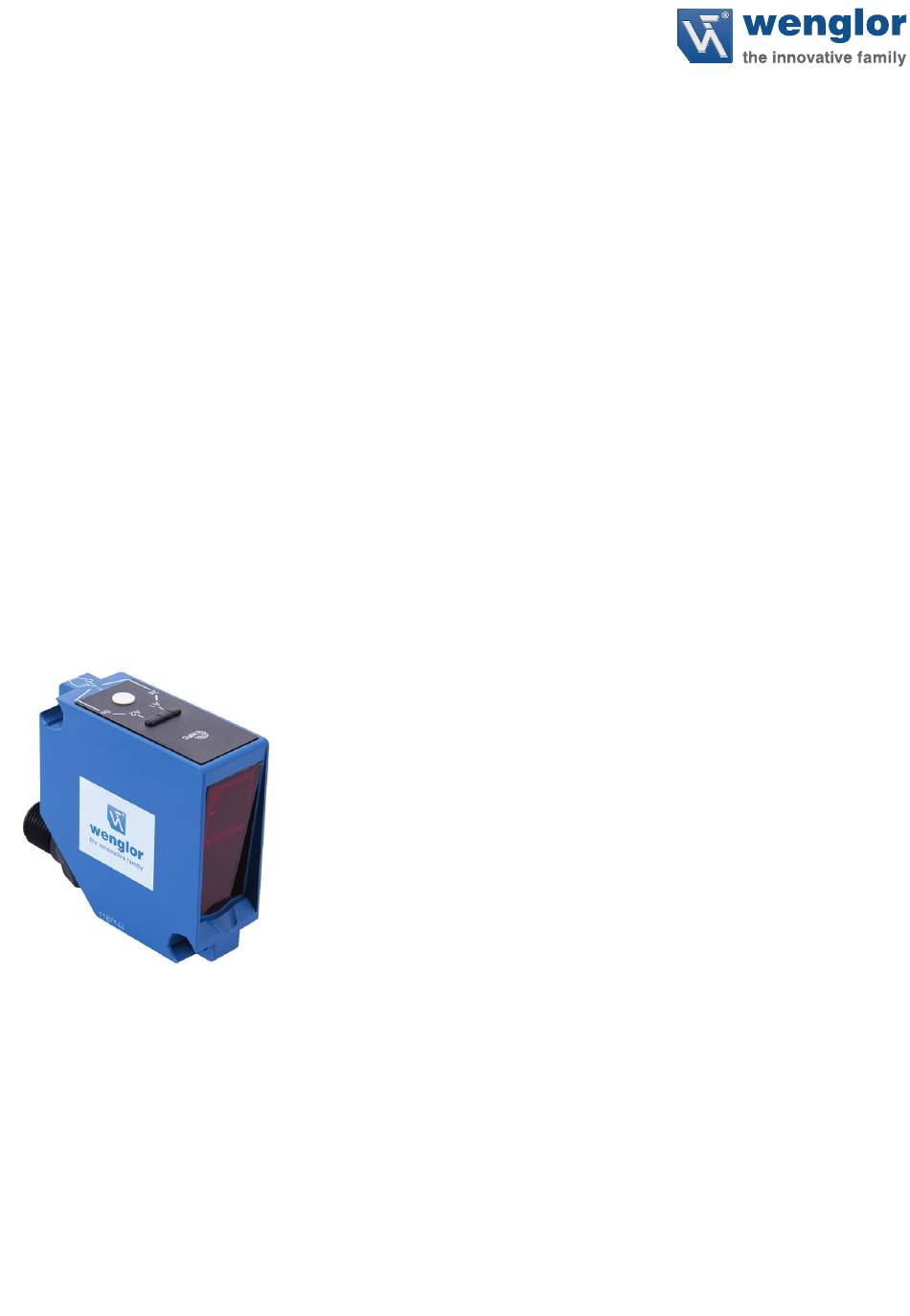

- Seite 1 P1PHxxx Reflextaster mit Hintergrundausblendung High-End mit Teach-in Betriebsanleitung Original der Betriebsanleitung Technische Änderungen vorbehalten Nur als PDF erhältlich Version 1.1.0 Stand: 04.03.2020 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines ..........................3 1.1 Informationen zu dieser Anleitung ......................3 1.2 Symbolerklärungen ..........................3 1.3 Haftungsbeschränkung ..........................4 1.4 Urheberschutz ............................4 2. Zu Ihrer Sicherheit .........................5 2.1 Bestimmungsgemäße Verwendung ......................5 2.2 Nicht bestimmungsgemäße Verwendung ....................5 2.3 Qualifikation des Personals ........................6 2.4 Modifikation von Produkten ........................ -
Seite 3: Allgemeines
• Das Produkt unterliegt der technischen Weiterentwicklung, sodass Hinweise und Informationen in dieser Betriebsanleitung ebenfalls Änderungen unterliegen können. Die aktuelle Version finden Sie unter www.wenglor.com im Download-Bereich des Produktes. HINWEIS! Die Betriebsanleitung muss vor Gebrauch sorgfältig gelesen und für späteres Nachschlagen aufbewahrt werden. -
Seite 4: Haftungsbeschränkung
• Diese Betriebsanleitung enthält keine Zusicherungen von wenglor im Hinblick auf beschriebene Vorgänge oder bestimmte Produkteigenschaften. • wenglor übernimmt keine Haftung hinsichtlich der in dieser Betriebsanleitung enthaltenen Druckfehler oder anderer Ungenauigkeiten, es sei denn, dass wenglor die Fehler nachweislich zum Zeitpunkt der Erstellung der Betriebsanleitung bekannt waren. 1.4 Urheberschutz •... -
Seite 5: Zu Ihrer Sicherheit
• Keine Sicherheitsbauteile gemäß der Richtlinie 2006/42 EG (Maschinenrichtlinie). • Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. • Das Produkt darf ausschließlich mit Zubehör von wenglor oder mit von wenglor freigegebenem Zubehör verwendet oder mit zugelassenen Produkten kombiniert werden. Eine Liste des freigegebenen Zubehörs und Kombinationsprodukten ist abrufbar unter www.wenglor.com auf der Produktdetailseite. -
Seite 6: Qualifikation Des Personals
Produkts aufzubewahren. • Im Falle von Änderungen finden Sie die jeweils aktuelle Version der Betriebsanleitung unter www.wenglor.com im Download-Bereich des Produktes. • Die Betriebsanleitung vor Gebrauch des Produkts sorgfältig durchlesen. • Der Sensor ist vor Verunreinigungen und mechanischen Einwirkungen zu schützen. -
Seite 7: Technische Daten
3. Technische Daten Optische Daten Lebensdauer (Tu = 25 °C) 100000 h Max. zul. Fremdlicht 10000 Lux Elektrische Daten Versorgungsspannung 15…30 V DC Versorgungsspannung IO-Link 18…30 V DC Spannungsabfall Schaltausgang < 2 V Schaltstrom Schaltausgang 100 mA Reststrom Schaltausgang < 50 µA Kurzschlussfest Verpolungssicher Überlastsicher... -
Seite 8: Lichtfleckdurchmesser
3.1 Lichtfleckdurchmesser Reichweite 60 mm 250 mm 500 mm Lichtfleckdurchmesser 11 mm 13 mm 15 mm Tabelle 1 Reichweite 65 mm 150 mm 300 mm Lichtfleckdurchmesser 3 mm 2,5 mm 2 mm Tabelle 2 3.2 Schaltfrequenz/Ansprechzeit Die Schaltfrequenz sowie die Ansprechzeit sind von 2 Einstellungen abhängig: Betriebsmodus und Schalt- ausgänge. -
Seite 9: Ergänzende Produkte
3.3 Ergänzende Produkte wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Passende Befestigungstechnik-Nr. Passende Anschlusstechnik-Nr. IO-Link Master Software wTeach2 DNNF005 Set Schutzgehäuse Z1PS001 3.4 Aufbau P1PH302, P1PH304, P1PH701, P1PH702 = Sendediode = Empfangsdiode Schraube M4 = 0,5 Nm Maßangaben in mm (1 mm = 0,03937 Inch) -
Seite 10: Bedienfeld
3.5 Bedienfeld A 35 5a 68 6a 2a = NFC-Schnittstelle 5a = Schaltzustandsanzeige A1 6a = Schaltzustandsanzeige A2 06 = Teach-In-Taste 68 = Versorgungsspannungsanzeige 3.6 Lieferumfang • Sensor • Sicherheitshinweise • Befestigungs-Set 14 • Abstandshülsen Z1PE002 Technische Daten... -
Seite 11: Transport Und Lagerung
4. Transport und Lagerung 4.1 Transport Bei Erhalt der Lieferung ist die Ware auf Transportschäden zu prüfen. Bei Beschädigungen das Paket unter Vorbehalt entgegennehmen und den Hersteller über Schäden informieren. Anschließend das Gerät mit einem Hinweis auf Transportschäden zurückschicken. 4.2 Lagerung Folgende Punkte sind bei der Lagerung zu berücksichtigen: •... -
Seite 12: Elektrischer Anschluss
5.2 Elektrischer Anschluss Symbolerklärung Encoder A/A (TTL) Platin-Messwiderstand Encoder B/B (TTL) Versorgungsspannung + nicht angeschlossen Encoder A Versorgungsspannung 0 V Testeingang Encoder B Versorgungsspannung (Wechselspannung) Testeingang invertiert Digitalausgang MIN Schaltausgang Schließer (NO) Triggereingang Schaltausgang Öffner (NC) Digitalausgang MAX Bezugsmasse/Triggereingang Verschmutzungs-/Fehlerausgang (NO) Digitalausgang OK Analogausgang... -
Seite 13: Diagnose
5.3 Diagnose Ursachen für das Ansprechen der Verschmutzungsmeldung (LED blinkt): Anzeige-LED Diagnose/Ursache Behebung Verschmutzung Optikabdeckung mit einem Tuch vorsichtig reinigen Dauerhaftes Blinken Alterung der Sendediode Sensor austauschen ca. 2,5 Hz • Schaltabstand des Sensors erhöhen Unsicherer Arbeitsbereich • Abstand Sensor – Objekt verringern Elektrische Verdrahtung prüfen und Kurzschluss Kurzschluss beseitigen... -
Seite 14: Einstellungen
6. Einstellungen Durch Drücken der Teach-in-Taste am Sensor kann der Schaltabstand beider Ausgänge zum Objekt eingelernt werden (Standardeinstellung ist Vordergrund Teach-in). Teachen für Schaltausgang 1 1. Den Sensor gemäß Montagehinweise montieren. 2. Die Teach-in-Taste gedrückt halten, bis die LED Schaltzustandsanzeige A1 zu blinken beginnt. 3. -
Seite 15: Funktionsübersicht
7. Funktionsübersicht Über IO-Link oder NFC können weitere Einstellungen am Sensor vorgenommen werden. 7.1 Teach Modus 7.1.1 Vordergrund Teach-in Der Sensor wird eingelernt, während er auf das Objekt ausgerichtet ist. Der Schaltabstand wird daraufhin automatisch auf einen Schaltabstand eingestellt, der etwas größer ist als der Abstand zwischen Sensor und Objekt. -
Seite 16: Pin Funktion E/A2
7.2 Pin Funktion E/A2 Der Funktion von E/A2 kann entweder als Ausgang oder Eingang konfiguriert werden. 7.2.1 Eingang Externes Teach-in Den Ausgang A1 über den Teach-Eingang einlernen. 1. Funktion Pin E/A2 als externen Teach-Eingang einstellen. Bei Einstellung Ub aktiv (Voreinstellung): 2. -
Seite 17: Weitere Funktionen Und Einstellungen
Configurator“ eingestellt und parametriert werden. Prozessdaten können über NFC nicht ausgelesen werden und stehen über IO-Link zur Verfügung. Die wenglor App steht im Google Play Store kostenlos zum Download bereit. Laden Sie App herunter und befolgen sie die Installationshinweise. Code Scannen und direkt zur wenglor App gelangen. -
Seite 18: Wartungshinweise
Produkt beschädigen könnten. • Das Produkt muss bei der Inbetriebnahme vor Verunreinigung geschützt werden. 11. Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten die jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. Wartungshinweise... -
Seite 19: Anhang
12.2 Änderungsverzeichnis Betriebsanleitung Version Datum Beschreibung/Änderungen 1.0.0 22.11.2019 Erstversion der Betriebsanleitung 1.1.0 04.03.2020 Anpassung von „3. Technische Daten“ auf Seite 7 ff 12.3 EU-Konformitätserklärung Die EU-Konformitätserklärung finden Sie auf unserer Website unter www.wenglor.com im Download-Bereich des Produktes. Reflextaster mit Hintergrundausblendung...
