Carson TYRANN 450 basic Betriebsanleitung Seite 86

Tuning Tipp
Tuning:
Carbon main blades
Hauptrotorblätter
CFK 508173
Art.- Description P.
No.
508197 Linkage A 2
508197 Linkage B 2
508197 Linkage D 2
508197 Linkage N 1
508197 Linkage O 1
508197 Linkage M 1
508172 Main blades 2
508207 Main Shaft ring 1
Art.- Bezeichnung St.
Nr.
508197 Gestänge A 2
508197 Gestänge B 2
508197 Gestänge D 2
508197 Gestänge N 1
508197 Gestänge O 1
508197 Gestänge M 1
508172 Hauptrotorblätter 2
508207 Hauptrotorwellenring 1
86 CARSON 3D Helicopter Tyrann Basic 507019 • SE 507020
5

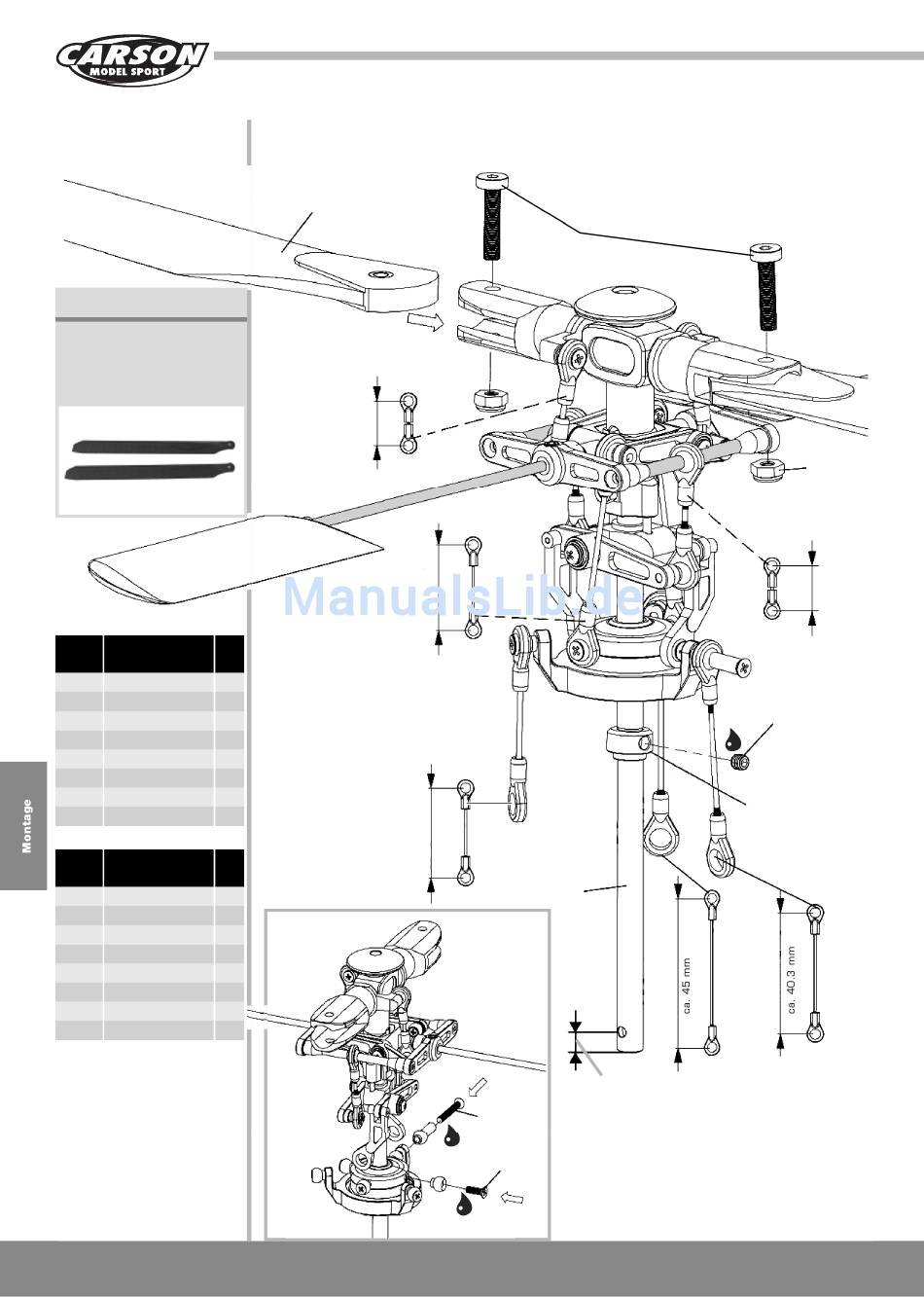

Chassis and drive mechanism • Chassis und Antrieb
508172
A
ca. 20 mm
2x
ca. 42 mm
M
ca. 31.3 mm
4.
M3x16
508210
D
2x
508207
1x
Warning!
Please ensure that the drilled hole is at a
M2x6.5
distance of 4 mm from the end of the shaft.
Otherwise turn the shaft around.
Achtung!
M2x6.5
Bitte darauf achten, dass die Bohrung 4 mm
Abstand zum Ende der Welle hat. Ansonsten
Welle umdrehen.
508210
B
ca. 23.5 mm
2x
M3x3
508207
N O
1x
1x
