- Seite 1 CARSON Reflex Mikro-FahrtregIer 1 OA/BEC Betriebsanleitung Instruction Manual 50050306411 Stand: Mai 2022...
- Seite 2 Denaktuellsten StandihresHandbuches f inden sieunter: www.carson-modelsport.com Sehrgeehrter Kunde Wirbeglückwünsche Sie zumKauf I hres CARSON Produktes, welches n ach demheutigen Stand Abbildungen d ieser A nleitung können daher k einerlei Ansprüche abgeleitet werden. derTechnik g efertigtwurde. DieseBedienungsanleitung i st Bestandteil d esProdukts.BeiNichtbeachtung der Bedienungsan Dawir stetsurnWeiterentwicklungund Verbesserung u nsererProduktebemühtSind,behalten...

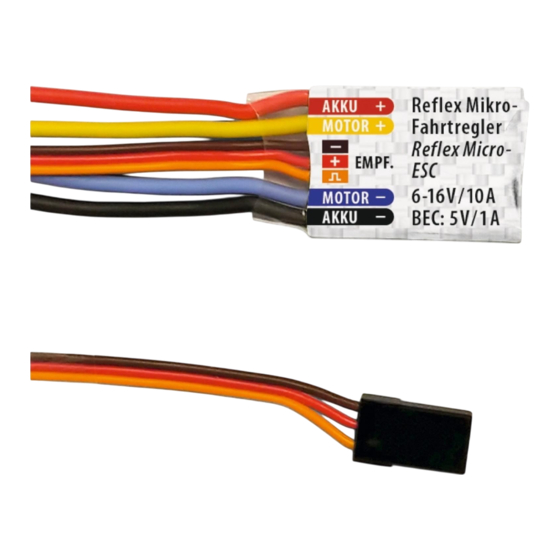

- Seite 3 CARSON INHALT Beschreibung........................... Anschluss desFahrtreglers......................Sicherheitshinweise Motorbremse Technische SanfteUmpolung Anschlussbelegu Sicherheits- undWarnfunktionen amFahrtregler... Ansc lussplan „ BESCHREIBUNG DerREFLE MIKRO- FAHRTREGLER isteinkleiner undvielseitig einsetzbarer Fahrtregler für Bürstenmotoren bis10A.Ersteuert s tufenlos u ndfeinfühligdieVor-undRückwärtsfahrt undbeinhaltet einBE C mit5V.Bei e iner PWM-Taktfrequenz von20kHz sindkeine störenden P feifgeräusche hörbar.
- Seite 4 CARSON TECHNISCHE DATEN Versorgungsspannung(Jb): 6 -16 VGleichspannung Stromaufnahme: Ruhestrom: ca. 3 mA Motorstrom: max. IOA BEC-Spannung: 5,ov BEC-Strom: max.0,5A,kurzzeitigbiszu1A PWM-Taktfrequenz: 20 kHz Schutzfunktionen: Kurzschlussschutz Motorendstufe Kurzschlussschutz BEC Temperaturüberwachung Failsafe f ür Proportionaleingang Akkuanschluss: 2x0,5mm2, Länge c a. 2 5cm Anschlusskabel: Motoranschluss mm2, Länge c a.
- Seite 5 CARSON ANSCHLUSS DES FAHRTREGLERS FührenSiealle Anschlussarbeiten immer nur bei abgeschalteter Versorgungsspannungdurch! Anschluss derVersorgungsspannung ( Akku): DerFahrtregler ist für eineGleichspannung v on6 —16V ausgelegt.DasroteKabelWirdmit demPluspol d esAkkusverbunden, d asschwarze Kabelmit demMinuspoldesAkkus. Auf korrekte Polung der Versorgungsspannungachten! EineVerpolung zerstört den Fahrtregler sofort!
- Seite 6 CARSON SICHERHEITS- UND WARNFUNKTIONEN AM FAHRTREGLER Fürhöchste S icherheit beiderVerwendung desMikro-FahrtregIers, gibtdieser ü berdenMotorakustische Warn- u ndStatussignale aus. BeimEinschalten der Versorgungsspannung ertönt einmaligein Motor-Pieper. W erdenkeinekorrektenSignale vom Empfänger-GaskanaI überdasServokabel empfangen,stopptder Mikro- Fahrtregler ausSicherheitsgründen d enMotor (Failsafe). Wird anderMotorendstuf einOberstrom Oder Kurzschluss...
- Seite 7 The contents o fthismanual andthetechnical dataoftheproduct c anchange w ithout prior notice. Forthe latest versionof your manual,see:www.carson-modelsport.com Dear Customer Wecongratulate y oufor buying thisCARSON product, w hichisdesigned a ndmanufactured using Specifications or designs o ftheactual p roduct m ay varyfromthose shown in thismanual oron state ofthearttechnology.
- Seite 8 CARSON CONTENTS Description • • • • • • • • • • • • • • • • Connection of thespeedcontroller..Safety information ..Motor break „ Technical s pecifications Gentlepolarity reversal. Connectio assignment........................Safety andwarning functions onthespeed controller ..
- Seite 9 CARSON TECHNICAL SPECIFICATIONS Supplyvoltage (Ub): 6-16 Powerconsumption: Quiescent current:approx. 3 mA Motor current: max. IOA BEC voltage: 5.ov BECcurrent: max.0.5A,brieflyuptol A PWMclockfrequency: 20 kHz Protection features: Motoroutputstage short-circuitprotection ShortcircuitprotectionBEC Temperature m onitoring Proportional inputfailsafe Battery c onnection: 2x0.5mm2, length approx. 25cm...
- Seite 10 CARSON CONNECTION OF THE SPEEDCONTROLLER Alwayscarry out all connection work when the supply voltage is switched off! Connection ofthe supplyvoltage (battery): Thespeedcontrollerisdesigned for a DC voltageof 6 - 16V.Theredcableisconnectedto the positivepoleof the battery,the blackcableto the negativepoleof the battery. Payattention to the correct polarity of the supply voltage! Reversepolarity will destroy the speed controller immediately!
- Seite 11 CARSON SAFETY AND WARNING FUNCTIONS ON THE SPEED CONTROLLER Formaximum safety whenusing themicro speed controller, thecontroller e mitsacoustic w arning andstatus signals viathemotor. Whenthe supplyvoltageisswitchedon,a motorbeepersounds once.If no correctsignals are received from the receiver throttle channel v iathe servocable,the micro-speedcontrollerstopsthe motorfor safetyreasons (failsafe).
- Seite 12 TAMIYA-CARSON Modellbau GmbH & Co. KG Werkstraße 1 // D-90765 Fürth // www.carson-modelsport.com 3675 7333 Service-Hotline for Germany: Mo Do 8-12 Uhr& 12.30-16 Uhr // Fr 8-12.30 Uhr CARSON-Model Sport // Abt. Service // Mittlere Motsch 9 // 96515 Sonneberg...
