Carson TYRANN 450 basic Betriebsanleitung Seite 87

Art.- Description P.
No.
508219 Tail boom holder 1
508220 Upper side frame alu 2
508216 Tail drive gear set 1
508215 Main shaft holder set 1
508217 Battery tray 1
M2x7
M2x5
Art.- Bezeichnung St.
Nr.
508219 Heckrohrhalter 1
508220 Rahmenset oben Alu 2
508216 Heckantriebsset 1
508215 Hauptrotorwellenhal- 1
terset
508217 Akkuhalterung 1
Tuning Tipp
Tuning:
Main shaft holder
Hauptrotorwellenhalter
Alu 508174
Tuning Tipp
Tuning:
Tail boom holder
Heckrohrhalter
Alu 508179
CARSON 3D Helicopter Tyrann Basic 507019 • SE 507020
6

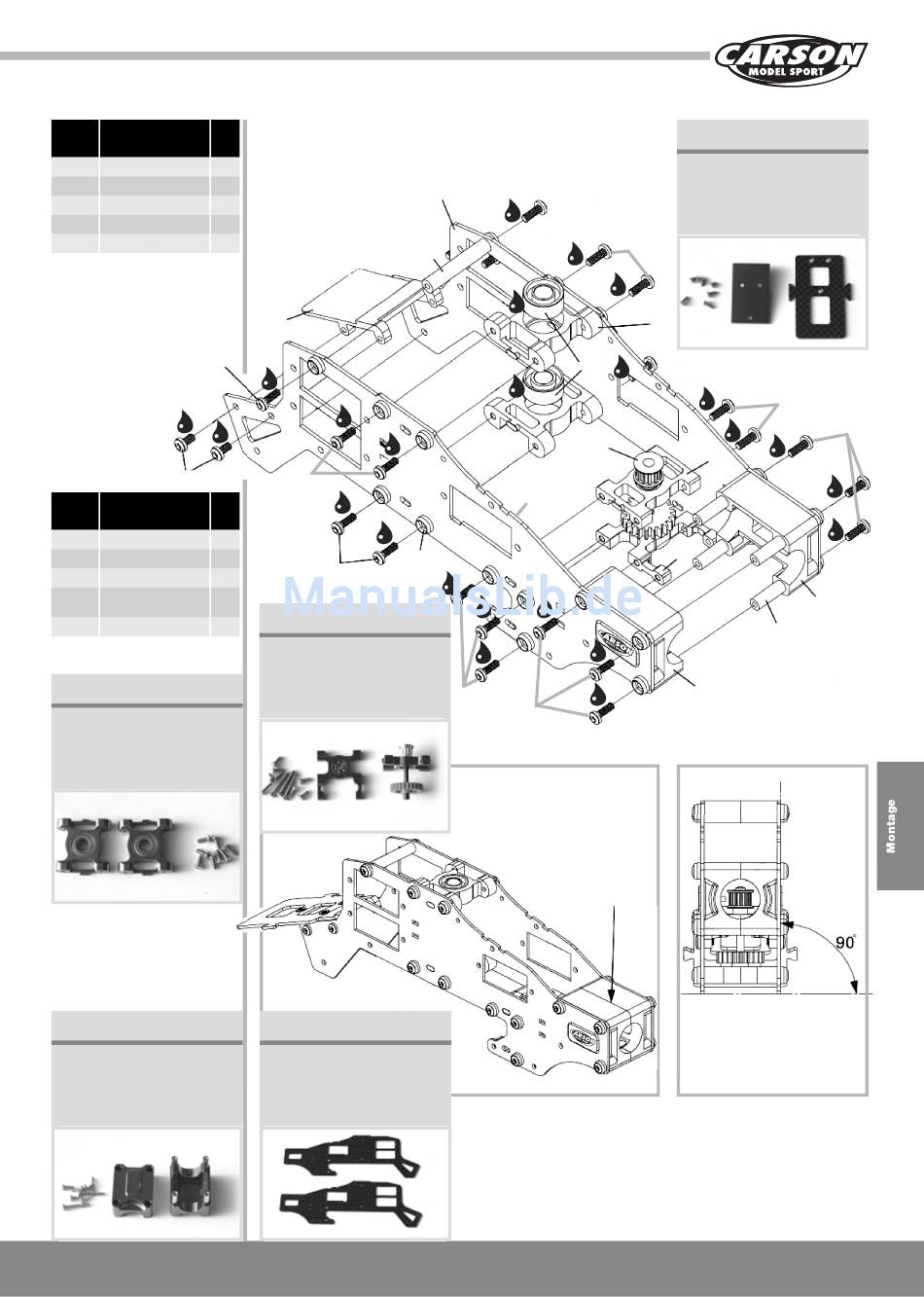

Chassis and drive mechanism • Chassis
und Antrieb
508220
508196
508217
M2x5.5
508196
M2x5.5
508210
Tuning Tipp
Tuning:
Tail drive gear set
Heckantriebsset
Alu 508175
Tuning Tipp
Tuning:
Carbon upper side frame
Rahmenset oben
Carbon 508180
M2x7
M2x5.5
508215
508215
508205
508220
M2x5.5
M2x7
1. The side frame
should not have a gap
when assembled.
1. Der Rahmen
darf bei der Montage
keinen Spalt
aufweisen.
Tuning Tipp
Tuning:
Carbon battery holder
Akkuhalter
Carbon 508176
M2x5.5
M2x7
508216
508214
508214
508219
2. Pay attention to the
angle on assembly.
2. Auf den Winkel bei der
Montage achten.
87
