Carson TYRANN 450 basic Betriebsanleitung Seite 83

Art.- Description P.
No.
508161 Main rotor head set 1
508161 Flybar seesaw hub 1
508163 Bearing 2
508212 Plastic flybar control 2
arm
Art.- Bezeichnung St.
Nr.
508161 Rotorkopfzentralstück 1
508161 Paddelstangenwippe 1
508163 Kugellager 2
508212 Paddelsmischerset 2
Tuning Tipp
Tuning:
Pitch control arm set
Paddelmischerset
Alu 508164
CARSON 3D Helicopter Tyrann Basic 507019 • SE 507020
2

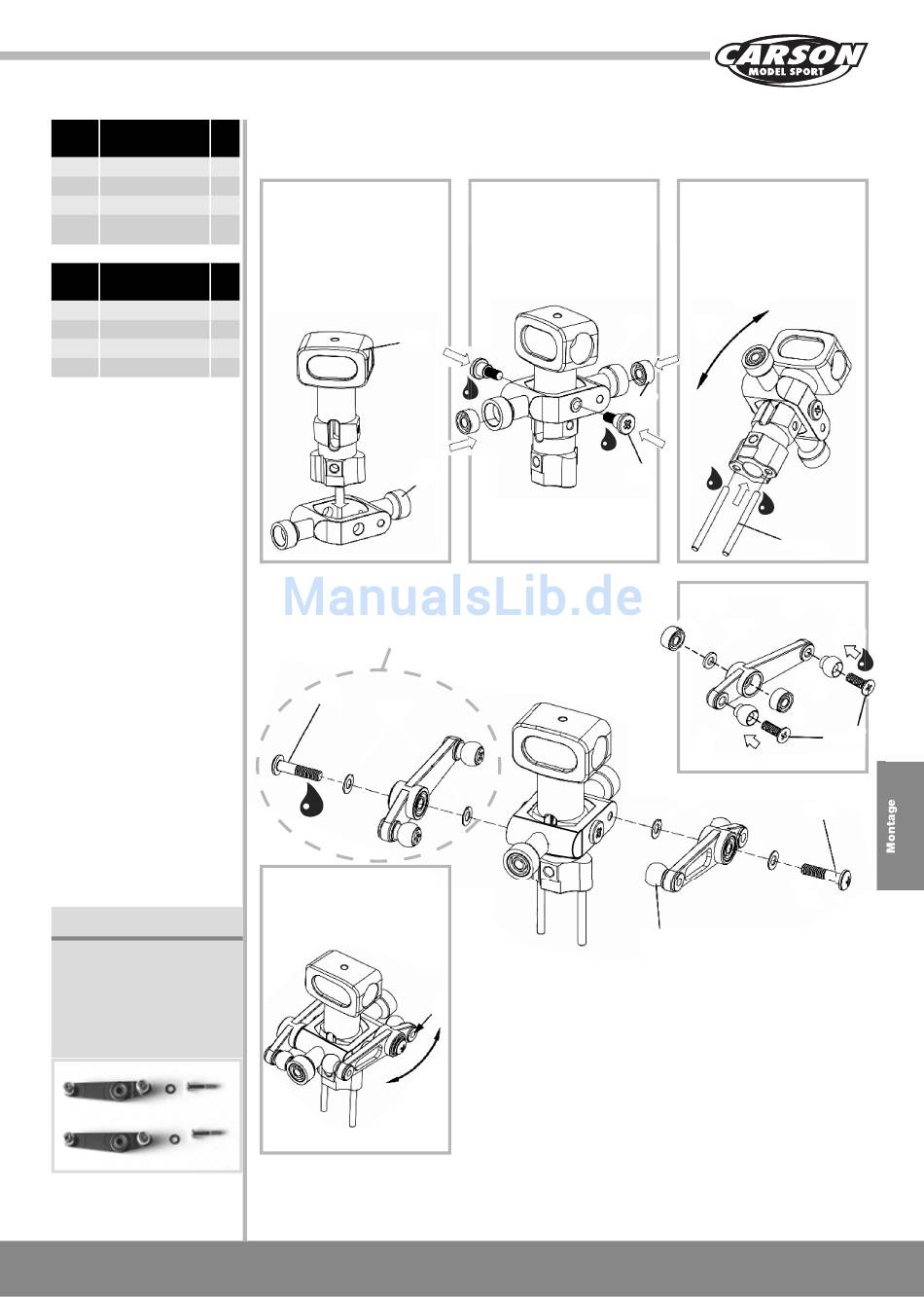

Assembly main rotor • Montage des Hauptrotors
1. The main rotor head set
is inserted diagonally into
the flybar seesaw hub and
is then rotated.
1. Das Rotorzentralstück
wird diagonal in die Paddel-
stangenwippe eingeschoben
und wird dann gedreht.
508161
508163
508212
M2x9
5. This arm must be able to
move freely.
5. Dieser Hebel muss sich
frei bewegen können.
2.
M2x6
508163
M2x6
508163/
508210
Ensure that the spherical heads are
well secured.
Darauf achten dass die Kugelköpfe
gut gesichert werden.
3. Ensure that the flybar can
move freely.
3. Vergewissern Sie sich,
dass sich die Paddelstange
frei bewegen lässt.
< CA-Glue
508161
4. 4. . . . . .
M2x7
M2x9
