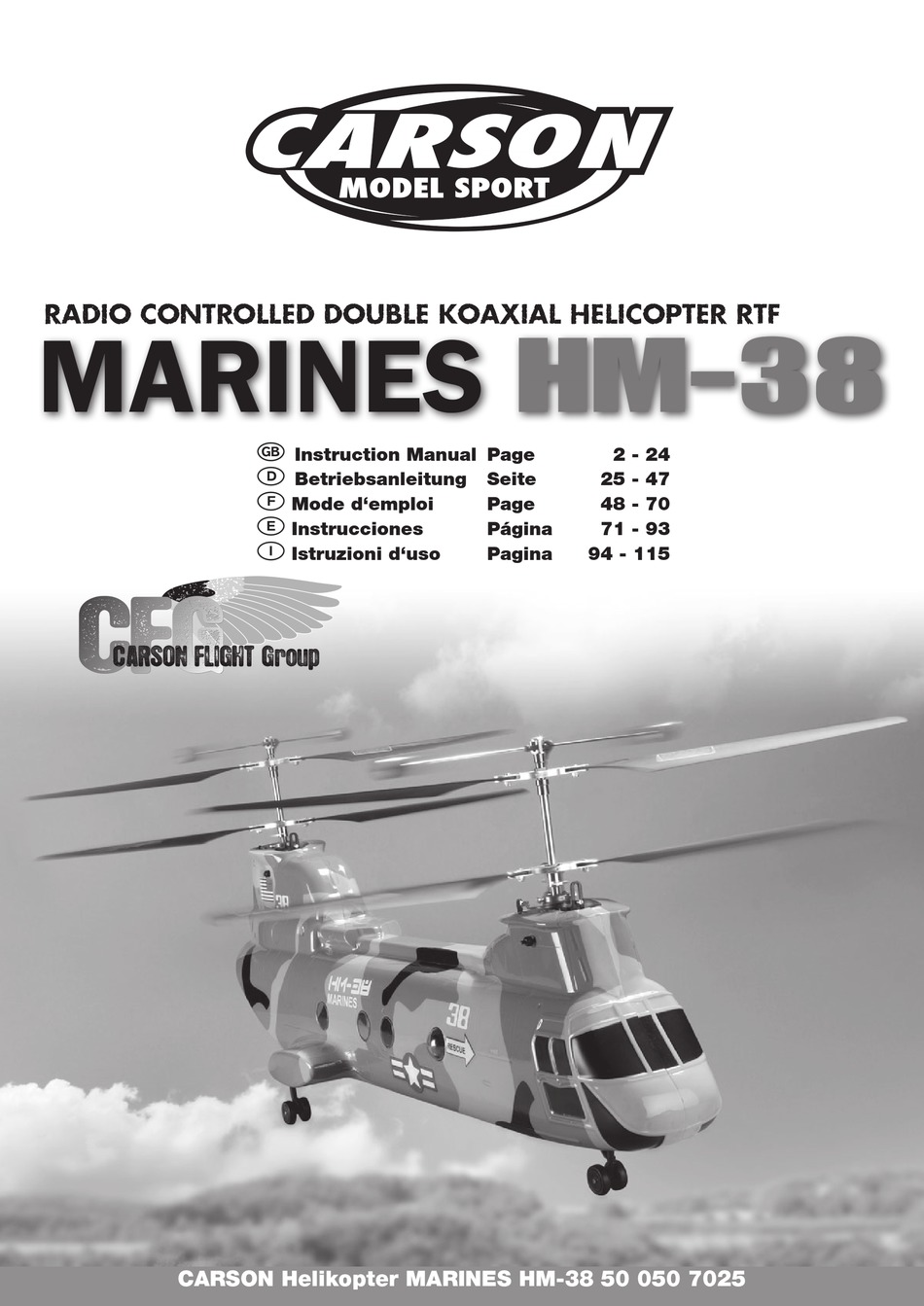

- Seite 1 RADIO CONTROLLED DOUBLE KOAXIAL HELICOPTER RTF Instruction Manual Page 2 - 24 Betriebsanleitung Seite 25 - 47 Mode d‘emploi Page 48 - 70 Instrucciones Página 71 - 93 Istruzioni d‘uso Pagina 94 - 115 CARSON Helikopter MARINES HM-38 50 050 7025...
-
Seite 25: Garantiebedingungen
Ansprüche abgeleitet werden. Garantiebedingungen Von der Garantie ausgeschlossen sind: Für dieses Produkt leistet CARSON eine Garantie von 24 • Beschädigung oder Ausfall durch Nichtbeachten der Sicher- Monaten betreffend Fehler bei der Herstellung in Bezug auf heitsanweisungen oder der Bedienungsanleitung, höhere Material und Fertigung bei normalem Gebrauch ab dem Kauf Gewalt, Unfall, fehlerhafte oder außergewöhnliche... -
Seite 26: Lieferumfang
• Kabinenhaube, bereits montiert • 4-Kanal-Handsender 2,4 GHz • Lipo Akku 7,4 V/ 2200 mAh • Lipo-Balance Ladegerät mit Netzteil • 2 Servos, bereits eingebaut • Gyro, im Empfänger integriert • Bedienungsanleitung • 8 Ersatzrotorblätter CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 27: Sicherheitsanweisungen
Zudem sind die Komponenten nicht staub- und feuchtigkeits- geschützt. Verlegen Sie den Antennendraht so, dass er nicht in beweg- liche Teile gelangen kann. Sorgen Sie für eine Zugentlastung, indem Sie den Draht an einer Stelle mit Klebestreifen am Rumpf fixieren. CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 28: Wenn Sie Im Freien Fliegen Wollen, Tun Sie Dies
• in der Nähe von Hochspannungsleitungen oder Funkmasten, oder bei Gewitter! Atmosphärische Störungen können die Signale Ihres Fernsteuersenders beeinflussen. • in der Nähe von Hindernissen wie Gebäuden, Möbeln, Personen und Tieren • auf öffentlichen Verkehrsflächen CARSON Helikopter MARINES HM-38 50 050 7025... - Seite 29 Transformatoren) bzw. elektrostatische Feldern (Aufla- dungen) • Sendeanlagen (Funktelefone, Sendeanlagen für Modellbau usw.) Die einfallende Senderabstrahlung kann zur Störung des Ladebetriebs bzw. zur Zerstörung des Ladegerätes und damit auch des Akkus führen. CARSON Helikopter MARINES HM-38 50 050 7025...
-
Seite 30: Lithium-Polymer Akku
Defekte / nicht mehr aufladbare Akkus sind dem Sondermüll • Waschen Sie die betroffenen Stellen sofort mit klarem Was- (Sammelstellen) zuzuführen. ser ab und Eine Entsorgung über den Hausmüll ist untersagt! • suchen Sie einen Arzt auf. CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 31: Sicherheitshinweise Für Lithium-Polymer-Akkumulatoren
24. Sollte der Akku vor dem ersten Gebrauch Rost aufweisen, verdächtig riechen oder auf andere Weise ungewöhnlich erscheinen, verwenden Sie ihn nicht und bringen Sie ihn zurück in das Geschäft, in dem Sie ihn gekauft haben. CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 32: Der Helikopter Mit Mehr Funktionen
• inkl. Lipo Akku 7,4 V/ 2200 mAh und „Lipo Balance“ Ladegerät • Rumpf aus eingefärbtem Lexan Paddelstange 2 Paddelstange 1 Rotorwelle 2 Rotorblatt A Rotorblatthalter Rotorblatt A Rotorblatt B Rotorwelle 1 Rotorblatthalter Rotorblatt B Rumpf Fahrwerk CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 33: Rc-Funktionen Des Helikopters
450 mm Hauptrotordurchmesser B 450 mm Länge 575 mm Höhe 285 mm Gewicht 650 g Ladegerät „Lipo Balance“ Eingang: 15 - 18 V/ 1000 mA Ausgang: 7,4 V und 11,1 V/ 750 mA CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 34: Ihr 4-Kanal Fernsteuersender
3. Stromanzeige. Die Anzeige besteht aus drei Farben: rot, gelb und grün. Die grüne LED bedeutet, dass der Strom zum Fliegen ausreicht. Wenn die grüne LED aus ist und die gelbe LED leuchtet, be- CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 35: Dip-Schalter
Empfindlichkeit, gegen den Uhrzeigersinn wird die Empfind- Die Frontmotoren ➇ lichkeit verringert. anschließen. ➈ 4. AILE: 9. Hintere Motoren: Querruder/Rollservo, Roll-Servo anschließen. Die Heckmotoren ➅ anschließen. 5. ELEV: Höhenruder/Nickservo, Nick-Servo anschließen. 10. Akkuanschlusskabel: Am Flugakku anschließen. 6. Flugregler-Kabelanschluss: CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 36: Flugmodus
Heckrotorhebel nach links Nase nach rechts Heckrotorhebel nach rechts Nase nach vorne Nickhebel nach oben Nase nach hinten Nickhebel nach unten Nach links rollen Rollhebel nach links Nach rechts rollen Rollhebel nach rechts CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 37: Umbauanleitung Von Mode 1 Auf Mode 2
• Ziehen Sie die Feder aus B heraus und montieren Sie diese in B1. Bewegen Sie den Schubregler in die niedrigste • Legen Sie den Schalter von C auf C1 um. Position. Damit ist der Umbau abgeschlossen. CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 38: Umbauanleitung Von Mode 2 Auf Mode 1
• Ziehen Sie die Feder aus B1 heraus und montieren Sie diese in B. Bewegen Sie den Schubregler in die niedrigste • Legen Sie den Schalter von C1 auf C um. Position. Damit ist der Umbau abgeschlossen. CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 39: Akku Einlegen
Geräten aufbewahren. Laden Sie die Akkus niemals unter direkter Sonneneinstrahlung. 5. Setzen Sie das Ladegerät niemals Feuchtigkeit aus und verwenden Sie es nicht in feuchter Umgebung, um einen Kurzschluss und andere unvorhersehbare Zwischenfälle zu vermeiden. CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 40: Vorbereitungen
Sie zufliegt (seitenverkehrte Die Temperatur des Akkus darf während des Ladevorgangs Reaktion auf die Steuerrichtung)! 60 C° nicht überschreiten. Der Ladevorgang ist abgeschlossen wenn die grüne LED am Balance-Ladegerät aufleuchtet. CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 41: Anschlussdiagramm
90 Grad ein. Befestigen Sie dann wieder das Servohorn am Servo und ziehen Sie die Schraube wieder an. 2. Einstellung Servo-Gestänges. Stellen Sie die Länge des Servo-Gestänges ein, um die Taumelscheibe in eine horizon- tale Position zu bringen. CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 42: Befestigung Der Rotorblätter
Wenn sie zu fest sind, lösen Sie die Schrauben etwas. b. Falls ein Problem mit dem Rotorblattspurlauf besteht, sollten Sie die Länge der Gewindestangen zum Rotorblatt so zurecht drehen das der Spurlauf wieder hergestellt ist. CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 43: Paddelstangengewichte
• Nehmen Sie den linken Fernsteuerhebel (Pitch) ganz zurück (auch die Trimmung). • Schalten Sie den Sender ein. • Die Batterieanzeige beginnt zu blinken. • Schließen Sie jetzt den frisch geladenen Flugakku an den Empfänger an. CARSON Helikopter MARINES HM-38 50 050 7025... - Seite 44 • Schieben Sie den Pitch-Hebel wieder nach vorne und prüfen Sie, ob die Korrektur ausreichend war, ggf. verschieben Sie die Trimmung weiter nach links. • Wiederholen Sie den Vorgang so lange, bis der Helikopter keinerlei Tendenz mehr zeigt, nach rechts zu driften. CARSON Helikopter MARINES HM-38 50 050 7025...
-
Seite 45: Ground Effect
Flugverhalten Schwierigkeiten bereitet, steigern In unmittelbarer Bodennähe kehrt sich dieser Effekt aber um, Sie die Flughöhe allmählich. da nun die seitlich vom Helikopter wegströmende Luft einen Unterdruck erzeugt und das Modell sich förmlich am Boden CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 46: Freiflugtraining
• Fliegen Sie das Modell immer vor sich oder lassen Sie es über sich kreisen. Wenn Sie das Modell hinter Ihrem Rücken fliegen lassen, könnten Sie die Orientierung verlieren und damit die Kontrolle über den Heli. CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 47: Problembehandlung
Stellen Sie sicher, dass sich beide Rotor- schiedlicher Reibung auf der Rotorwelle kreise leicht drehen lassen 3. Die Rotationsgeschwindigkeit des oberen und Tauschen Sie den Motor aus. Korrigieren Sie unteren Rotorkreises ist ungleichmäßig die Trimmung am Sender CARSON Helikopter MARINES HM-38 50 050 7025... -
Seite 117: Spare Parts
