Carson TYRANN 450 basic Betriebsanleitung Seite 84

Art.- Description P.
No.
508211 Main rotor grip set 1
508161 Main rotor brake alu 1
508214 Wash-out control arm 2
508207 Main shaft 1
508166 Wash-out base alu 1
508206 Horizontal shaft 1
Art.- Bezeichnung St.
Nr.
508211 Hauptrotorblatt- 1
halterset
508161 Rotorkopfbremse Alu 1
508214 Pitchkompensator 2
508207 Hauptrotorwelle 1
508166 Zentralstück Alu 1
508206 Blattlagerwelle 1
Tuning Tipp
Tuning:
Main
Pitchkompensator
Alu 508167
84 CARSON 3D Helicopter Tyrann Basic 507019 • SE 507020
3

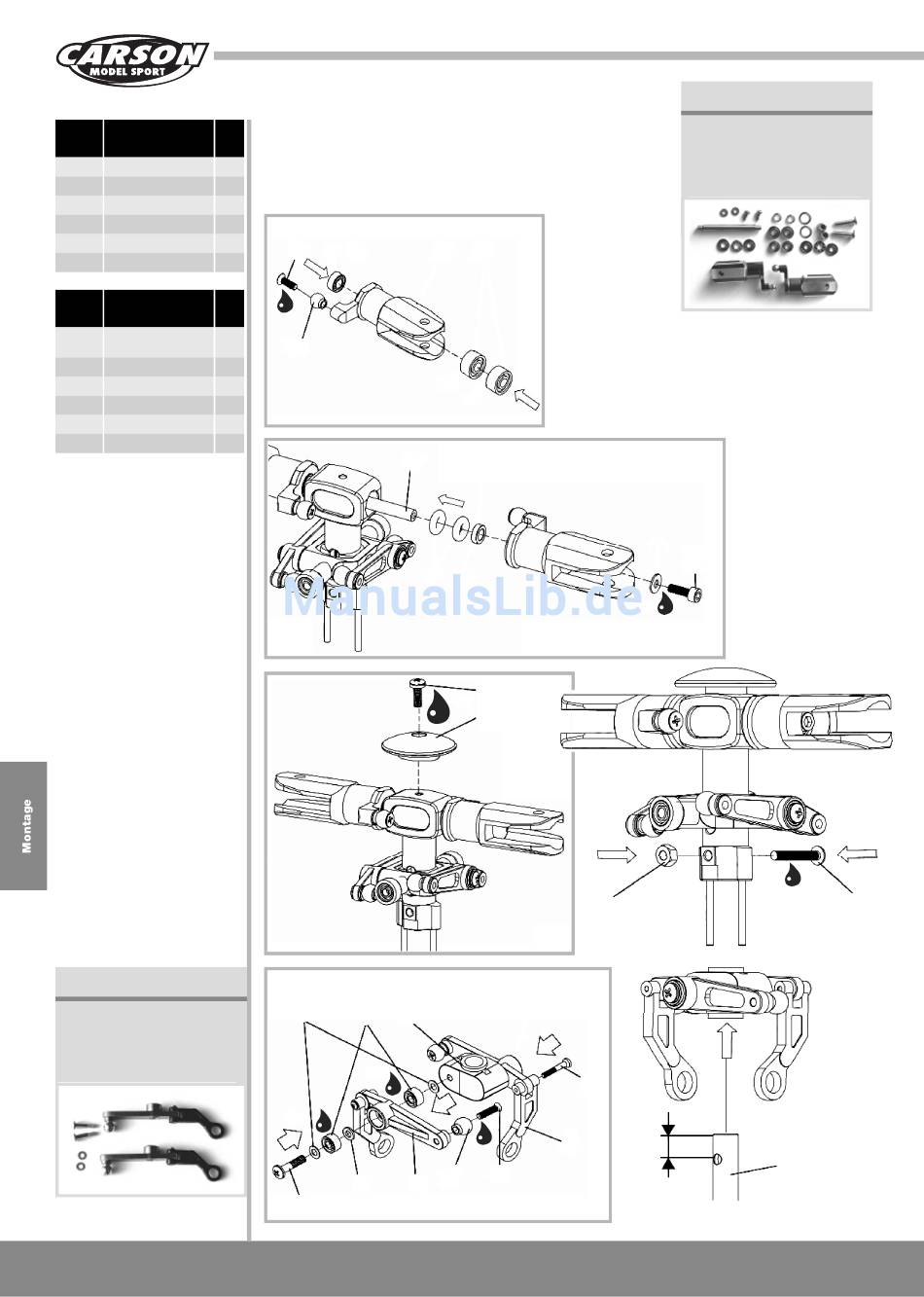

Assembly main rotor • Montage des
Hauptrotors
6. 508211
M2x8
7. 508211
508206
8.
M2x6
9. Arm must be able to move freely.
9. Hebel muss sich frei bewegen können.
508214 508214 508166
508214 508214
M2x9
508210
508261
508210
M1.4x6.5
508214
508214 M2x7
Tuning Tipp
Tuning:
Main rotor grip set
Hauptrotorblatthalter
Alu
M2x7
5 mm
508207
Distance
upwards
Abstand nach oben
508162
M2x12
508210
