Carson TYRANN 450 basic Betriebsanleitung Seite 85

Art.- Description P.
No.
508169 Stabilizer bar 1
508213 Stabilizer control arm 1
508168 Swashplate alu 1
508170 Stabilizer blade 2
508197 Linkage rod 1
Art.- Bezeichnung St.
Nr.
508169 Paddelstange 1
508213 Paddelsteuerbrücke 1
508168 Taumelscheibe Alu 1
508170 Paddel 2
508197 Gestänge B 1
508170
Tuning Tipp
Tuning:
Carbon stabilzer
blades
Paddel CFK 508171
CARSON 3D Helicopter Tyrann Basic 507019 • SE 507020
4

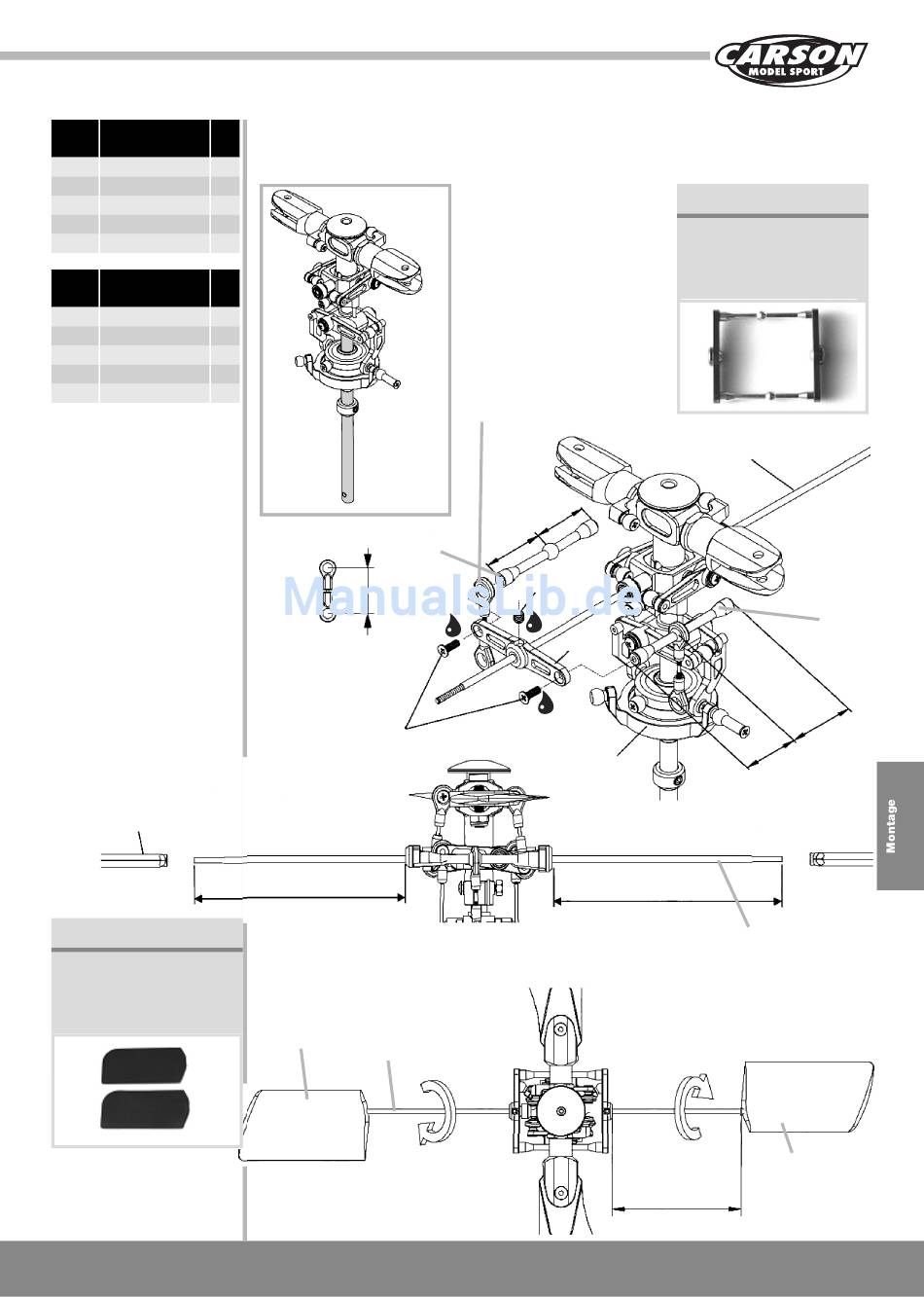

Chassis and drive mechanism • Chassis und Antrieb
508213
ca. 23.5 mm
B
M2x4
69.4 mm
2. The distance must
be the same on both
sides.
2. Auf beiden
Seiten muss der selbe
508170
Abstand sein.
1. First assemble the linkage,
then the control arm.
1. Zuerst das Gestänge
montieren, dann die
Steuerbrücke
18.25 mm
20.75 mm
M3x3
508213
508168
69.4 mm
Tuning Tipp
Tuning:
Stabilizer control arm set
Paddelsteuerbrücke
Alu 508165
508169
20.75 mm
18.25 mm
508169
Direction of
rotation clockwise
Drehrichtung im
Uhrzeigersinn
62 mm
508213
85
