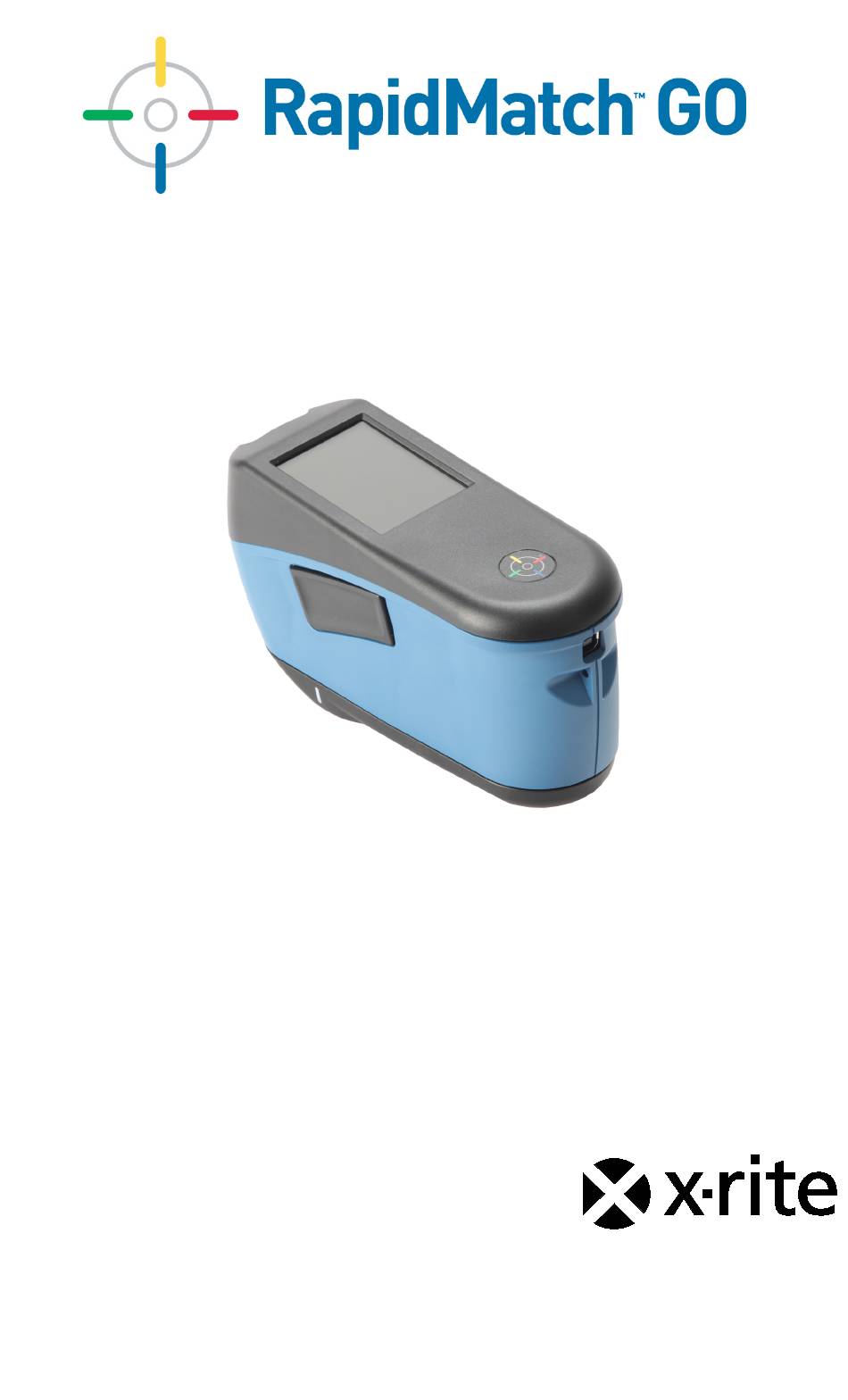

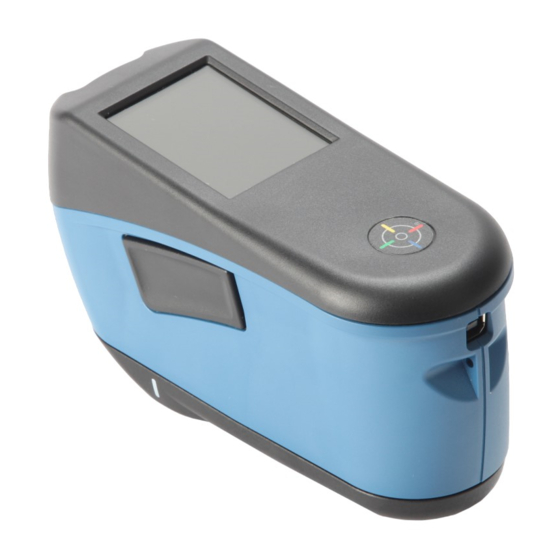

- Seite 1 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Informationen zur Zertifizierung und Einhaltung von Richtlinien des E-Labels finden Sie unter Einstellungen > Geräteinformationen > Gerätetypenschild. CE-Bescheinigung Hiermit erklärt X-Rite, Incorporated, dass dieses Gerät die grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien EMC 2014/30/EU, LVD 2014/35/EU, and RoHS 2011/65/EU erfüllt. -
Seite 3: Fcc-Hinweise (Nur Für Die Usa)
RapidMatch GO Spektralfotometer FCC-Hinweise (nur für die USA) HINWEIS: Dieses Gerät wurde getestet und gemäß Abschnitt 15 der FCC- Bestimmungen als den Grenzwerten für ein digitales Gerät der Klasse A entsprechend befunden. Diese Grenzwerte wurden so festgelegt, dass sie weitgehenden Schutz gegen schädliche Interferenz gewährleisten, wenn das Gerät in einer gewerblichen Umgebung betrieben wird. -
Seite 4: Japanisches Ministerium Für Interne Angelegenheiten Und Kommunikation (Mic)
Modelle mit WiFi: Zentri Modulnr. AMW106 Geräteinformationen Die Benutzung dieses Geräts auf eine Art und Weise, anders als von X-Rite, Incorporated empfohlen kann die Entwurfsintegrität und die Gerätesicherheit gefährden. Bitte schützen Sie Ihre Augen, und schauen Sie nicht direkt in die Optik, wenn das Gerät eingeschaltet ist. -
Seite 5: Lizenzen Für Firmwarequellcode
RapidMatch GO Spektralfotometer Lizenzen für Firmwarequellcode Die Firmware enthält Quellcode von: Copyright 2006, Atmel Corporation Alle Rechte vorbehalten Für die Verbreitung und Verwendung in Quell- oder Binärform, mit oder ohne Änderungen, ist unter den folgenden Bedingungen erlaubt: - Verbreitung des Quellcodes muss den obigen Urheberrechtsverweis enthalten, diese Liste der Bedingungen und den nachfolgenden Haftungsausschluss. -
Seite 6: Überblick
RapidMatch GO Spektralfotometer Überblick LED-Anzeige Touchscreen USB-Dateneingang/ Akkuladung Taste für Ein/Aus und Messung Verbindung der Handschlaufe Einschalten Verwenden Sie die Ein-/Austaste, um das Gerät einzuschalten. Drücken Sie die Taste für ca. eine Sekunde, um das Gerät einzuschalten. Sollte sich das Gerät nach dem Tastendruck nicht aktivieren, dann ist eventuell der Akku leer. -
Seite 7: Akku Laden
RapidMatch GO Spektralfotometer Akku laden Allgemeine Angaben Der Akkupack des Geräts wird im halbleeren Zustand ausgeliefert. Sie sollten den Akku aufladen, ehe Sie das Gerät verwenden. Schließen Sie das USB-Kabel des Geräts an die USB-Schnittstelle des Computers an. Das Kabel sollte direkt an den Computer angeschlossen werden. -
Seite 8: Messtaste
RapidMatch GO Spektralfotometer Messtaste Eine Messtaste (1) befindet sich oben auf dem Gerät. Diese Taste wird auch verwendet, um das Gerät ein- und auszuschalten. Eine Messung kann auch eingeleitet werden, wenn Sie mitten auf das Display (2) tippen. HINWEIS: Diese Taste kann auch als RESET-Taste verwendet, wenn die Firmware abstürzt. -
Seite 9: Home-Bildschirm
RapidMatch GO Spektralfotometer Die mehrfarbige LED vorn am Gerät ist eine visuelle Bestätigung des Messstatus und der Kontaktsensoren. • LED leuchtet grün: die 3 Kontaktsensoren wurden korrekt aktiviert, und die Messung kann durchgeführt werden. • LED leuchtet rot: ein oder mehrere Kontaktsensoren wurden nicht korrekt aktiviert oder ein Messfehler ist aufgetreten. -
Seite 10: Modus Einstellungen
RapidMatch GO Spektralfotometer Durch Einstellungen und Daten blättern ▲ ▼ Die Pfeile nach oben ( ) und unten ( ) erscheinen im Display, wenn zusätzliche Einstellungen oder Jobs vorhanden sind, die nicht im Hauptfenster zu sehen sind. Wischen Sie nach oben, um die anderen Einstellungen oder Jobs zu sehen. -
Seite 11: Toneinstellungen
RapidMatch GO Spektralfotometer Selbsttest Verwenden Sie diese Option, um einen Selbsttest mit dem Gerät durchzuführen. Tippen Sie auf Selbsttest, und platzieren Sie das Gerät auf der Weißreferenz. Tippen Sie auf Start. Der Test führt 10 Schritte durch. Messoptionen Diese Option wird für den automatischen Messmodus verwendet. Manuelle Messung: Wenn Sie Manuell wählen, dann müssen alle drei Kontaktsensoranzeiger grün leuchten ehe Sie die Messtaste drücken oder das Display antippen, um eine Messung einzuleiten. -
Seite 12: Werkseinstellung
RapidMatch GO Spektralfotometer Hier werden wichtige Geräteinformationen wie Hardwareversion, Seriennummer der Kalibrierreferenz, Akkustatus etc. angezeigt. Ausschalten Mit dieser Option schalten Sie das Gerät aus. Tippen Sie auf Ausschalten und dann auf Abschalten, um die Auswahl zu bestätigen. Werkseinstellung Diese Option setzt das Gerät auf die Werkseinstellungen zurück. Alle gespeicherten Proben werden gelöscht. -
Seite 13: Messung
RapidMatch GO Spektralfotometer Öffnen Sie die Kalibrierreferenz, und legen Sie sie flach auf. Platzieren Sie das Gerät über der Weißreferenz. Platzieren Sie das Gerät mit Hilfe der zwei Stifte in der Kalibrierreferenz, die in die Löcher der Messbasis passen. HINWEIS: Die Stifte sind kodiert und können nur in eine Richtung eingesteckt werden. - Seite 14 RapidMatch GO Spektralfotometer Verwenden Sie die Jobliste, um Probendaten zu messen, betrachten und löschen. Ein Auftrag wird normalerweise wie nachfolgend beschrieben durchgeführt. Finden Sie eine ebene Stelle neben der Beschädigung, und reinigen Sie die Oberfläche. Wählen Sie in der Home-Screen das Symbol Jobliste. Wählen Sie einen heruntergeladenen Job aus der Liste, oder tippen Sie oben im Display auf das Symbol Neuer Job, um einen neuen Job anzulegen.
- Seite 15 RapidMatch GO Spektralfotometer Fahren Sie mit Messungen der weiteren Messstellen fort, um den Auftrag fertigzustellen. Nach der letzten Messung wird die Messqualität mit einem 5-Punkte- System angezeigt. 5 Punkte: hervorragende Messung ohne Abweichungen. 3-4 Punkte: gute Messung mit geringfügigen Abweichungen. 1-2 Punkte: akzeptable Messung. Tippen Sie auf den ◄...
-
Seite 16: Reinigung
RapidMatch GO Spektralfotometer Alle Jobs Tippen Sie in der Jobliste auf Alle Jobs löschen. Diese Option befindet sich am Ende der Jobliste. Eine Meldung zur Bestätigung erscheint. Tippen Sie zur Bestätigung auf Löschen oder auf Nein, um zur Jobliste zurückzukehren. 12. -
Seite 17: Technische Daten
RapidMatch GO Spektralfotometer 13. Technische Daten Umgebung Betriebstemperatur: 10 bis 40°C Zul. Luftfeuchtigkeit: 85 % rel. Luftfeuchtigkeit, nicht kondensierend Aufbewahrungstemperatur: -20 bis 50 ℃ Akku Typ: Lithiumakku Akkuzellengröße: 18650 Nominale Spannung: 3,6 V Kapazität: 2,15 Ah Max. Entladestrom: Max. Ladestrom: 2,15 A Innerer Widerstand: <= 120 mΩ... - Seite 18 RapidMatch GO Spektralfotometer Das Display ist Akku ist defekt. Der Akku muss ausgetauscht nicht stabil und werden. Wenden Sie sich an schaltet sich unseren Kundendienst. gelegentlich ein und aus, wenn das Gerät an den Com- puter oder das Netzteil angeschlossen ist. Display ist Die Firmware ist Trennen Sie das USB-Kabel.
-
Seite 19: Serviceinformationen
RapidMatch GO Spektralfotometer (USB-Verbindung). Kommunikation Trennen Sie das USB-Kabel, zwischen Software warten Sie eine Sekunde, und und Gerät ist verbinden Sie das Kabel wieder. unterbrochen. Falls die Kommunikation nicht wieder hegestellt ist, dann schließen Sie die Anwendung und starten Sie sie erneut. Gerät neu starten. -
Seite 20: Ersatzteile
