2 Installation und Inbetriebnahme

2.1 Aktivieren

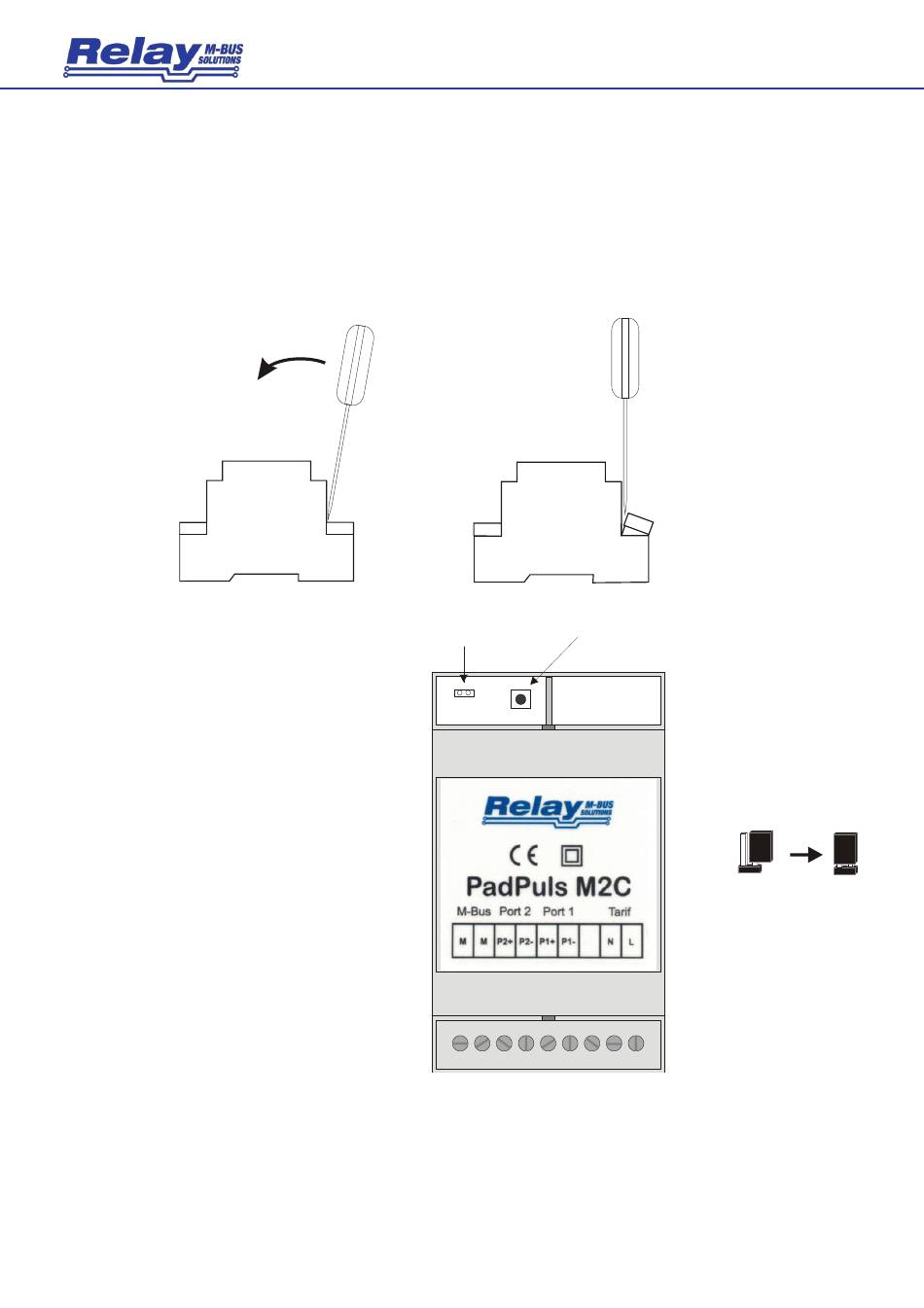

Bei fabrikneuem Gerät muß zur Inbetriebnahme des PadPuls M2C/M4C die obere
Klemmenabdeckung am Gehäuse geöffnet (siehe Zeichnung) und der Jumper auf beide Pins
gesteckt werden. Damit ist dann der Batteriebetrieb bzw. die Sicherungsfunktion bei M-Bus
Ausfall aktiviert.
Nach Abnehmen der Abdeckung
haben Sie Zugriff auf die folgenden
Bedienelemente:
Nach der Installation des Jumpers
sollten Sie den Deckel wieder
aufsetzen und zum Schutz gegen
unbemerkte Manipulationen
einer Klebeplombe sichern.
Wenn das Gerät längere Zeit
gelagert werden soll, ist es ratsam,
den Batteriebetrieb mittels des
Jumpers zu deaktivieren, um die
Batterie zu schonen.
Bei Verwendung des M-Bus wird
der PadPuls über
Energie versorgt.
Batterie wird dann nicht belastet.
Erst bei Ausfall
übernimmt die Batterie automatisch die Energieversorgung. Dabei tritt kein Datenverlust auf
und die Zählfunktion wird weiter gewährleistet. Der PadPuls entnimmt dem M-Bus im
Ruhezustand max. 1.5mA Strom (eine M-Bus Standardlast).
Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1
Batterie-Jumper
mit
diesen mit
Die interne
des M-Bus
IM003GC / IM003GCB / IM002GC
Unprotect-Taste
Batteriebetrieb
aus ein
