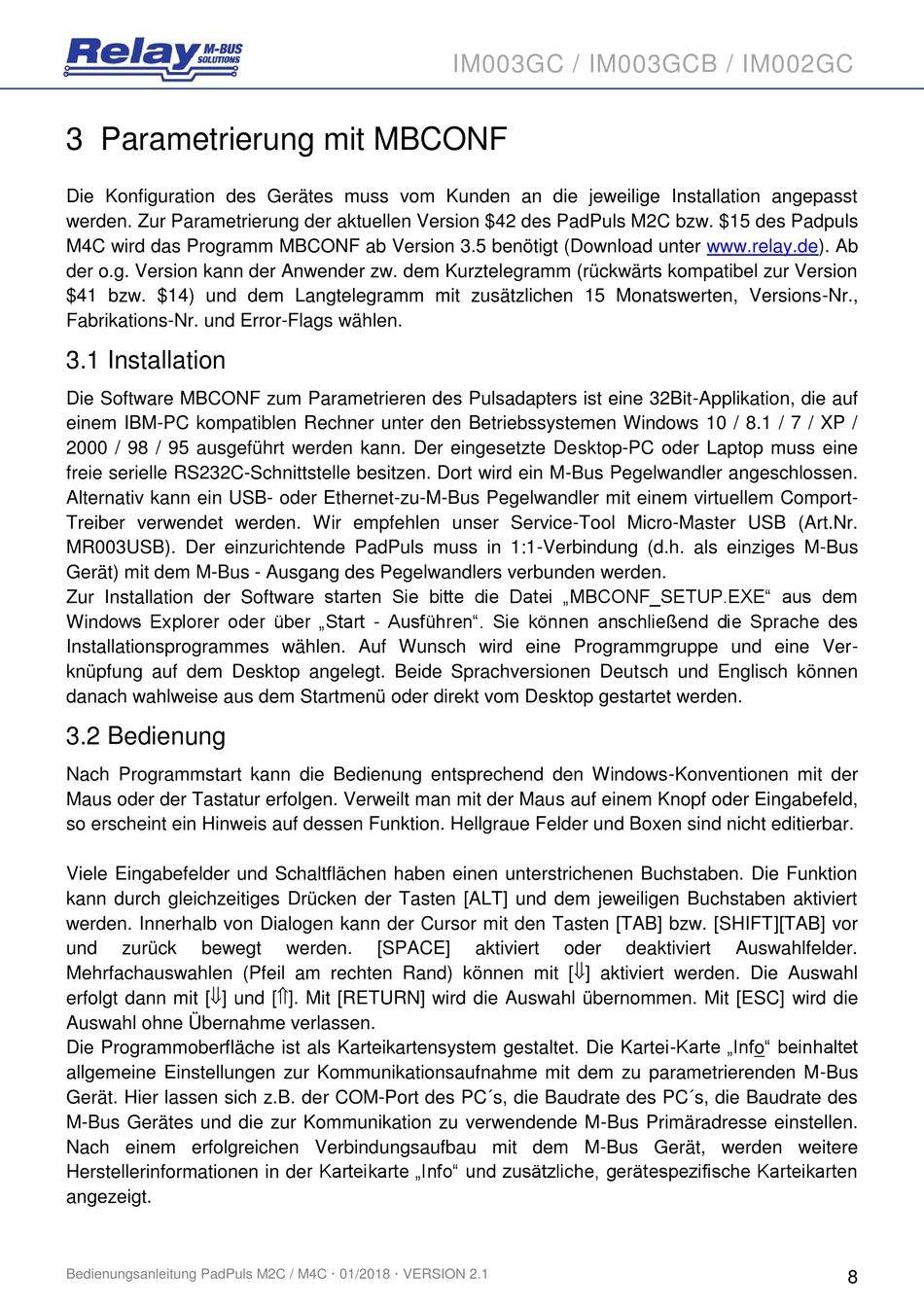

IM003GC / IM003GCB / IM002GC
3 Parametrierung mit MBCONF
Die Konfiguration des Gerätes muss vom Kunden an die jeweilige Installation angepasst
werden. Zur Parametrierung der aktuellen Version $42 des PadPuls M2C bzw. $15 des Padpuls
M4C wird das Programm MBCONF ab Version 3.5 benötigt (Download unter www.relay.de). Ab
der o.g. Version kann der Anwender zw. dem Kurztelegramm (rückwärts kompatibel zur Version
$41 bzw. $14) und dem Langtelegramm mit zusätzlichen 15 Monatswerten, Versions-Nr.,
Fabrikations-Nr. und Error-Flags wählen.
3.1 Installation
Die Software MBCONF zum Parametrieren des Pulsadapters ist eine 32Bit-Applikation, die auf
einem IBM-PC kompatiblen Rechner unter den Betriebssystemen Windows 10 / 8.1 / 7 / XP /
2000 / 98 / 95 ausgeführt werden kann. Der eingesetzte Desktop-PC oder Laptop muss eine
freie serielle RS232C-Schnittstelle besitzen. Dort wird ein M-Bus Pegelwandler angeschlossen.
Alternativ kann ein USB- oder Ethernet-zu-M-Bus Pegelwandler mit einem virtuellem Comport-
Treiber verwendet werden. Wir empfehlen unser Service-Tool Micro-Master USB (Art.Nr.
MR003USB). Der einzurichtende PadPuls muss in 1:1-Verbindung (d.h. als einziges M-Bus
Gerät) mit dem M-Bus - Ausgang des Pegelwandlers verbunden werden.
Zur Installation der Software starten Sie bitte die Datei „MBCONF_SETUP.EXE" aus dem
Windows Explorer oder über „Start - Ausführen". Sie können anschließend die Sprache des
Installationsprogrammes wählen. Auf Wunsch wird eine Programmgruppe und eine Ver-
knüpfung auf dem Desktop angelegt. Beide Sprachversionen Deutsch und Englisch können
danach wahlweise aus dem Startmenü oder direkt vom Desktop gestartet werden.
3.2 Bedienung
Nach Programmstart kann die Bedienung entsprechend den Windows-Konventionen mit der
Maus oder der Tastatur erfolgen. Verweilt man mit der Maus auf einem Knopf oder Eingabefeld,
so erscheint ein Hinweis auf dessen Funktion. Hellgraue Felder und Boxen sind nicht editierbar.
Viele Eingabefelder und Schaltflächen haben einen unterstrichenen Buchstaben. Die Funktion
kann durch gleichzeitiges Drücken der Tasten [ALT] und dem jeweiligen Buchstaben aktiviert
werden. Innerhalb von Dialogen kann der Cursor mit den Tasten [TAB] bzw. [SHIFT][TAB] vor
und
zurück
bewegt
werden.
[SPACE]
aktiviert
oder
deaktiviert
Auswahlfelder.
Mehrfachauswahlen (Pfeil am rechten Rand) können mit [] aktiviert werden. Die Auswahl
erfolgt dann mit [] und []. Mit [RETURN] wird die Auswahl übernommen. Mit [ESC] wird die
Auswahl ohne Übernahme verlassen.
Die Programmoberfläche ist als Karteikartensystem gestaltet. Die Kartei-Karte „Info" beinhaltet
allgemeine Einstellungen zur Kommunikationsaufnahme mit dem zu parametrierenden M-Bus
Gerät. Hier lassen sich z.B. der COM-Port des PC´s, die Baudrate des PC´s, die Baudrate des
M-Bus Gerätes und die zur Kommunikation zu verwendende M-Bus Primäradresse einstellen.
Nach einem erfolgreichen Verbindungsaufbau mit dem M-Bus Gerät, werden weitere
Herstellerinformationen in der Karteikarte „Info" und zusätzliche, gerätespezifische Karteikarten
angezeigt.
Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1
8
