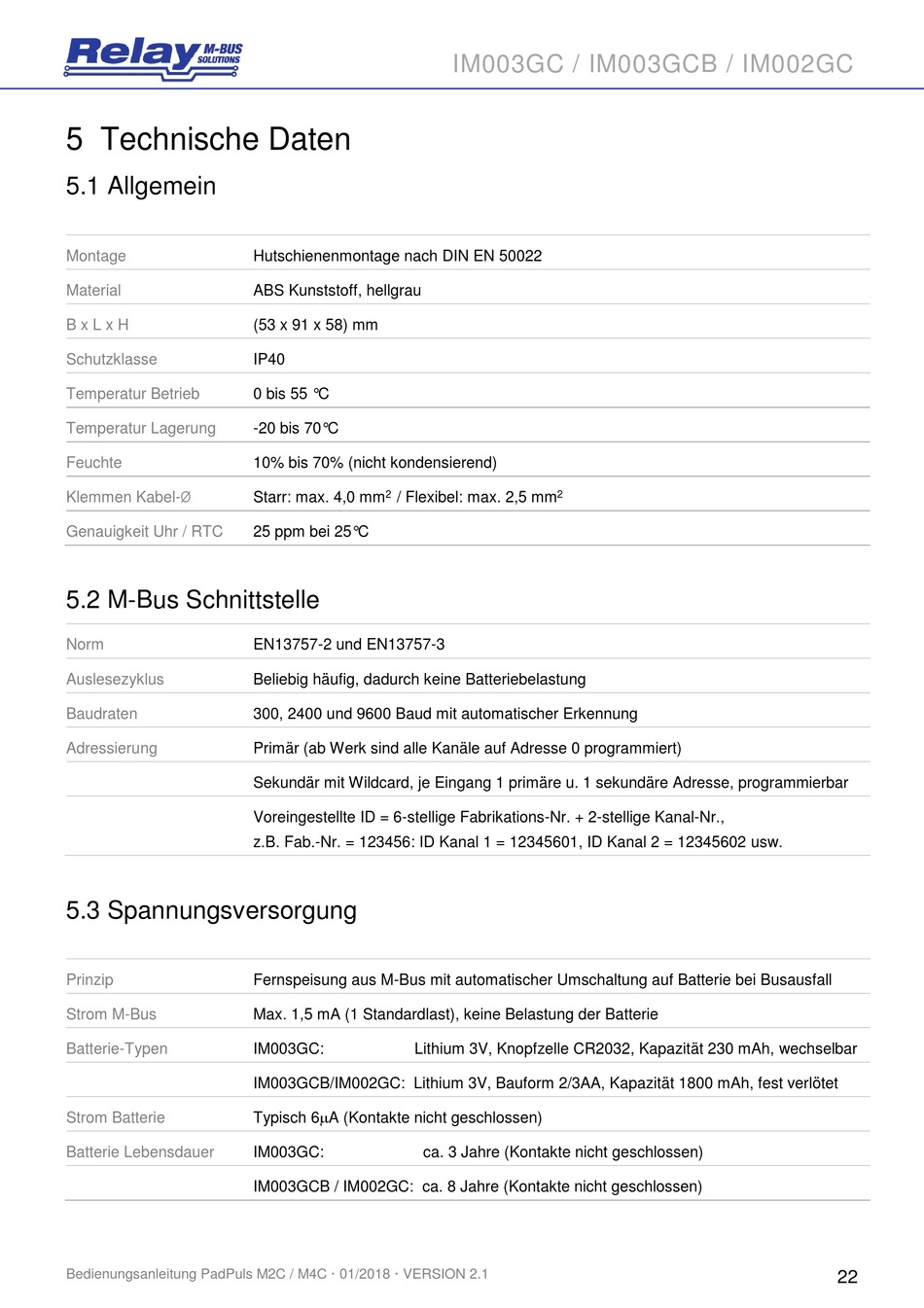

5 Technische Daten

5.1 Allgemein

Montage
Material
B x L x H
Schutzklasse
Temperatur Betrieb
Temperatur Lagerung
Feuchte
Klemmen Kabel-Ø
Genauigkeit Uhr / RTC

5.2 M-Bus Schnittstelle

Norm
Auslesezyklus
Baudraten
Adressierung

5.3 Spannungsversorgung

Prinzip
Strom M-Bus
Batterie-Typen
Strom Batterie
Batterie Lebensdauer
Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1
Hutschienenmontage nach DIN EN 50022
ABS Kunststoff, hellgrau
(53 x 91 x 58) mm
IP40
0 bis 55 °C
-20 bis 70°C
10% bis 70% (nicht kondensierend)
2
Starr: max. 4,0 mm / Flexibel: max. 2,5 mm
25 ppm bei 25°C
EN13757-2 und EN13757-3
Beliebig häufig, dadurch keine Batteriebelastung
300, 2400 und 9600 Baud mit automatischer Erkennung
Primär (ab Werk sind alle Kanäle auf Adresse 0 programmiert)
Sekundär mit Wildcard, je Eingang 1 primäre u. 1 sekundäre Adresse, programmierbar
Voreingestellte ID = 6-stellige Fabrikations-Nr. + 2-stellige Kanal-Nr.,
z.B. Fab.-Nr. = 123456: ID Kanal 1 = 12345601, ID Kanal 2 = 12345602 usw.
Fernspeisung aus M-Bus mit automatischer Umschaltung auf Batterie bei Busausfall
Max. 1,5 mA (1 Standardlast), keine Belastung der Batterie
IM003GC: Lithium 3V, Knopfzelle CR2032, Kapazität 230 mAh, wechselbar
IM003GCB/IM002GC: Lithium 3V, Bauform 2/3AA, Kapazität 1800 mAh, fest verlötet
Typisch 6A (Kontakte nicht geschlossen)
IM003GC: ca. 3 Jahre (Kontakte nicht geschlossen)
IM003GCB / IM002GC: ca. 8 Jahre (Kontakte nicht geschlossen)
IM003GC / IM003GCB / IM002GC
