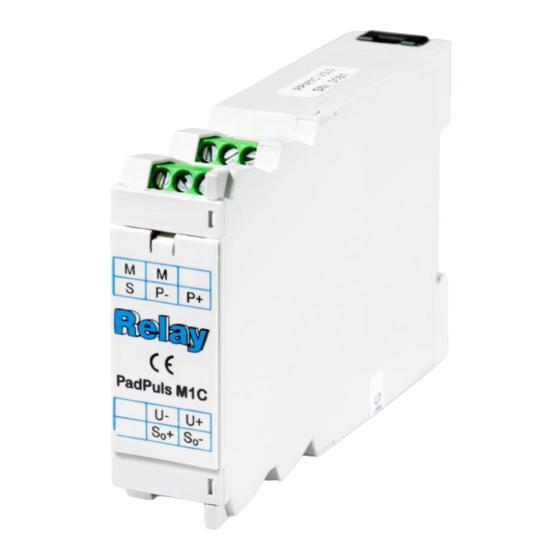

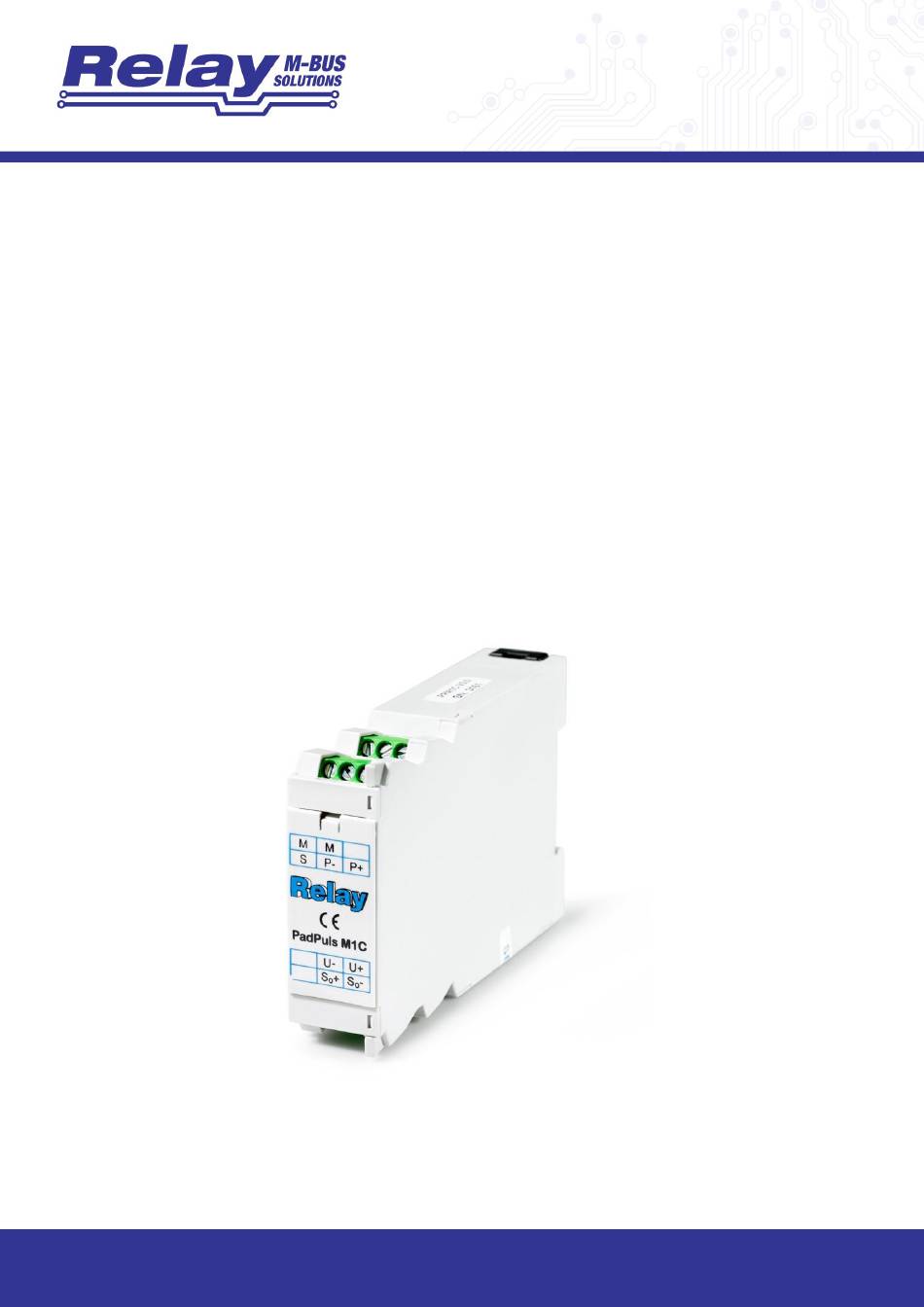

- Seite 1 PadPuls M1C 1-Kanal M-Bus Impulsadapter für Hutschienenmontage mit Reed / S0-Eingang Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
5.4 Eingänge .......................... 15 5.5 Anforderungen an die Kontakte der Impulsgeber ............15 5.6 S0-Schnittstelle ........................ 15 5.7 Bestellinformationen......................15 Diese Dokumentation ist gültig ab der M-Bus Generation: $08 © Relay GmbH 2018 www.relay.de Bedienungsanleitung PadPuls M1C · 01/2018 · VERSION 1.5... -
Seite 3: Funktionsbeschreibung
, J oder andere Einheiten umgerechnet werden. MBCONF ist dabei aufgrund seiner Benutzeroberfläche sehr einfach und intuitiv zu bedienen. Bei Betrieb am M-Bus wird der PadPuls M1C über diesen mit Energie versorgt. Eine eingebaute Batterie sichert den Zählbetrieb auch bei andauerndem Ausfall des M-Bus über die übliche Eichdauer der Wasser- oder Wärmezähler hinaus. -
Seite 4: Installation Und Inbetriebnahme
) an S U- und S - bleiben offen Es kann nur einer der beiden Pulseingänge (S oder Reed-Kontakt) verwendet werden! Die folgende Abbildung zeigt eine typische Anwendung des PadPuls M1C: Pegelw andler - Bus Netzteil PadPuls M 1C Bedienungsanleitung PadPuls M1C · 01/2018 · VERSION 1.5... -
Seite 5: Montage Des Gehäuses
PADPULS M1C 2.2 Montage des Gehäuses Die Gehäuserückseite des PadPuls M1C besitzt eine spezielle Vorrichtung zur Anbringung auf einer Hutschiene TS35 nach DIN EN 50022. Zum Aufschnappen des Gehäuses auf der Hutschiene wird der Schnappfuß mit einem Schraubendreher in einer offenen Parkstellung fixiert und danach beim Aufsetzen auf die Hutschiene automatisch fest verriegelt. -
Seite 6: Bedienung
Bus Gerätes und die zur Kommunikation zu verwendende M-Bus Primäradresse einstellen. Nach einem erfolgreichen Verbindungsaufbau mit dem M-Bus Gerät, werden weitere Herstellerinformationen in der Karteikarte „Info“ und zusätzliche, gerätespezifische Karteikarten angezeigt. 3.3 Karteikarte Info Bedienungsanleitung PadPuls M1C · 01/2018 · VERSION 1.5... - Seite 7 Diese Karteikarte zeigt einige Fotos der unterstützen M-Bus Geräte aus der Produktpalette der Relay GmbH, der PadMess GmbH und weiterer Hersteller. Hier finden sich auch Links zur Internetseite, von der die aktuelle Version des Programmes geladen werden kann und zur Email-Adresse für Kritik und Anregungen zum Programm.
- Seite 8 Generation zeigt die Softwareversion der Firmware des angeschlossenen M-Bus Moduls an. Das Feld ist nicht editierbar (read only). zeigt den Typ (hier: PadPuls M1C) des angeschlossenen Gerätes an. Das Feld ist nicht editierbar (read only). Status zeigt den M-Bus Status des angeschlossenen Gerätes an. Das Feld ist nicht editierbar (read only).
-
Seite 9: Karteikarte M1
PADPULS M1C 3.3 Karteikarte M1 Diese Karteikarte zeigt die aktuellen Einstellungen und Werte des Pulseinganges vom angeschlossenen PadPuls M1C. Über die folgenden Eingabefelder und Knöpfe können die Parameter des Pulsadapters verändert werden: Primäradresse ist die M-Bus Adresse des Gerätes. Bei Neuvergabe der Primäradresse kann in dieses Feld ein Wert zwischen 0 und 250 eingetragen werden. - Seite 10 Permanenter Fehler ist für den PadPuls M1C ohne Bedeutung. Schreibschutz sendet, zur Aktivierung des Schreibschutzes, ein Kommando zum PadPuls M1C. Der PadPuls M1C lässt danach keine Parametrierung mehr zu und ist somit gegen unbemerkte Manipulation gesichert. Lesen aktualisiert die M-Bus Daten auf der angewählten Karteikarte. Auch die nicht modifizierbaren Daten werden aktualisiert.
- Seite 11 Wahl: Einheit = 1kWh, Wertigkeit = 1 / 64, Zählerstand = 78346 ( x 1kWh) • Elektrizitätszähler mit Zählerstand 112,345 kWh und 1000 Pulse / kWh: Wahl: Einheit = 1Wh, Wertigkeit = 1 / 1, Zählerstand = 112345 ( x 0.001kWh) Bedienungsanleitung PadPuls M1C · 01/2018 · VERSION 1.5...
-
Seite 12: Bus Telegramme
• VIF: vom Anwender eingestelltes VIF = Einheit mit Zehnerpotenz (MSB nicht gesetzt) • Count: Zählerstand (höchstwertigstes Byte = Count6 ist immer Null) • Zähler / Nenner: Pulswertigkeit (Inkrement in Vielfachen des VIF pro Puls): Zähler Puls Nenner Bedienungsanleitung PadPuls M1C · 01/2018 · VERSION 1.5... - Seite 13 4) Telegramm zum Setzen des Schreibschutzes Byte Name Start Length Length Start Spez. Protect Stop Inhalt Das Rücksetzen des Schreibschutzes kann nur durch Betätigen des Tasters auf der Platine erfolgen. Siehe Kapitel 2.3. Bedienungsanleitung PadPuls M1C · 01/2018 · VERSION 1.5...
-
Seite 14: Technische Daten
Typisch 6A (Kontakte nicht geschlossen), zzgl. 4A bei geschlossenem Kontakt Batterie-Strom Batterie-Lebensdauer Bei 25°C: min. 9 Jahre (Kontakte nicht geschlossen, max. 50 Mio. Pulse p.a.) Bei 60°C: min. 7 Jahre (Kontakte nicht geschlossen, max. 50 Mio. Pulse p.a.) Bedienungsanleitung PadPuls M1C · 01/2018 · VERSION 1.5... -
Seite 15: Reed-Eingang
4 mA Strombegrenzung 20 mA Garantierte Entprellzeit 0,25 ms 5.7 Bestellinformationen Artikelnummer Beschreibung IM001GC PadPuls M1C, 1-Kanal M-Bus Impulsadapter, Hutschienenmontage, Reed + S0 NT011 Netzteil, 24VDC, 10W, Hutschienenmontage NT004 Steckernetzteil, 24VDC, 12W Bedienungsanleitung PadPuls M1C · 01/2018 · VERSION 1.5...
