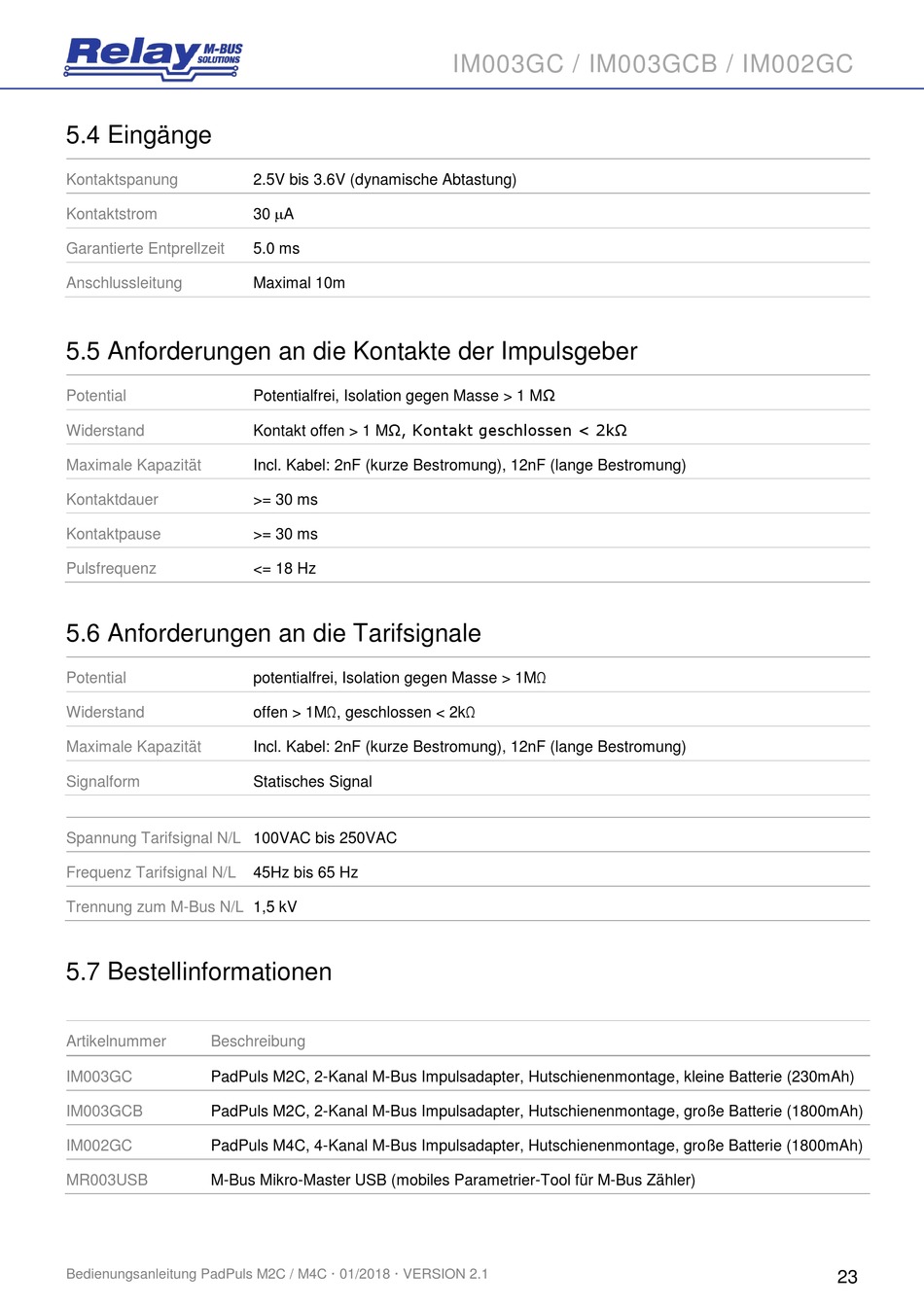

5.4 Eingänge
Kontaktspanung
Kontaktstrom
Garantierte Entprellzeit
Anschlussleitung

5.5 Anforderungen an die Kontakte der Impulsgeber

Potential
Widerstand
Maximale Kapazität
Kontaktdauer
Kontaktpause
Pulsfrequenz

5.6 Anforderungen an die Tarifsignale

Potential
Widerstand
Maximale Kapazität
Signalform
Spannung Tarifsignal N/L
Frequenz Tarifsignal N/L
Trennung zum M-Bus N/L

5.7 Bestellinformationen

Artikelnummer Beschreibung
IM003GC PadPuls M2C, 2-Kanal M-Bus Impulsadapter, Hutschienenmontage, kleine Batterie (230mAh)
IM003GCB PadPuls M2C, 2-Kanal M-Bus Impulsadapter, Hutschienenmontage, große Batterie (1800mAh)
IM002GC PadPuls M4C, 4-Kanal M-Bus Impulsadapter, Hutschienenmontage, große Batterie (1800mAh)
MR003USB M-Bus Mikro-Master USB (mobiles Parametrier-Tool für M-Bus Zähler)
Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1
2.5V bis 3.6V (dynamische Abtastung)
30 A
5.0 ms
Maximal 10m
Potentialfrei, Isolation gegen Masse > 1 MΩ
Kontakt offen > 1 MΩ, Kontakt geschlossen < 2kΩ
Incl. Kabel: 2nF (kurze Bestromung), 12nF (lange Bestromung)
>= 30 ms
>= 30 ms
<= 18 Hz
potentialfrei, Isolation gegen Masse > 1MΩ
offen > 1MΩ, geschlossen < 2kΩ
Incl. Kabel: 2nF (kurze Bestromung), 12nF (lange Bestromung)
Statisches Signal
100VAC bis 250VAC
45Hz bis 65 Hz
1,5 kV
IM003GC / IM003GCB / IM002GC
23
