Inhaltsverzeichnis
1 Beschreibung der Funktionen ...................................................................................... 2
2 Installation und Inbetriebnahme ................................................................................... 3
2.1 Öffnen des Gehäuses............................................................................................ 3
2.2 Aktivieren............................................................................................................... 3
2.3 Anschließen........................................................................................................... 4
2.4 Anbringung des Gehäuses .................................................................................... 5
3 Parametrierung mit MBCONF ...................................................................................... 6
3.1 Installation ............................................................................................................. 6
3.2 Bedienung ............................................................................................................. 6
3.3 Karteikarte Info ...................................................................................................... 7
3.3 Karteikarten M4 Port1 bis M4 Port4..................................................................... 10
4 Hinweise bei Fehlfunktionen ...................................................................................... 14
5 Telegramme............................................................................................................... 15
6 Technische Daten ...................................................................................................... 18
PadPuls M4L Bedienungsanleitung
GmbH, Stettiner Str. 38, D-33106 Paderborn

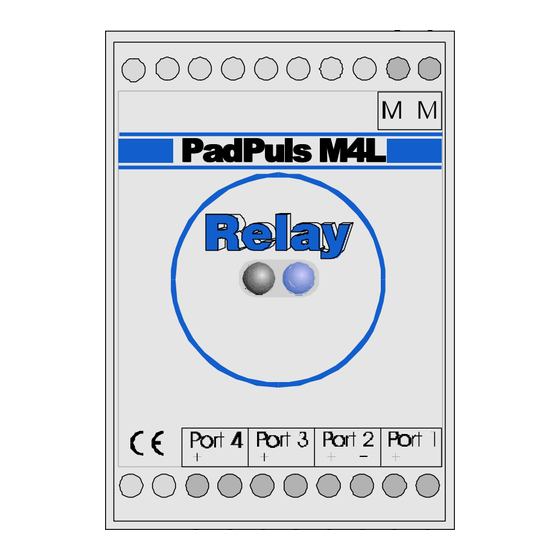

PadPuls M4L
Art.Nr.: IM002G
(Gültig ab M-Bus Generation: $12)
27.09.01, Version 1.5
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Relay PadPuls M4L
Inhaltszusammenfassung für Relay PadPuls M4L
-
Seite 1: Inhaltsverzeichnis
3.1 Installation ......................6 3.2 Bedienung ......................6 3.3 Karteikarte Info ...................... 7 3.3 Karteikarten M4 Port1 bis M4 Port4..............10 4 Hinweise bei Fehlfunktionen ..................14 5 Telegramme....................... 15 6 Technische Daten ...................... 18 PadPuls M4L Bedienungsanleitung 27.09.01, Version 1.5... -
Seite 2: Beschreibung Der Funktionen
Sämtliche Konfigurationsdaten werden in einem EEPROM gesichert. Zusätzlich werden die Zählerstände täglich ins EEPROM geschrieben. Sollte es einmal zu einem Totalaus- fall des PadPuls M4L kommen (M-Bus aus und Batterie leer), liegen die Daten der letz- ten Sicherung bei Neustart des PadPuls M4L wieder vor. -
Seite 3: Installation Und Inbetriebnahme
Druck des Schraubendrehers in die angezeigte Richtung kann der Deckel abgehoben werden. 2.2 Aktivieren Bei fabrikneuem Gerät muß zur Inbetriebnahme des PadPuls M4L das Gehäuse geöffnet (siehe “Öffnen des Gehäuses”) und der Jumper auf beide Pins gesteckt werden. Damit ist dann der Batteriebetrieb bzw. die Sicherungsfunktion bei M-Bus Ausfall aktiviert. -
Seite 4: Anschließen
001234,3 001234,3 001234,3 • Wenn nicht alle Ports des PadPuls M4L benutzt werden, sollte an den jeweiligen ungenutzten Ports kein Kabel angeschlossen werden. Die Kapazität eines leer- laufenden Kabels reduziert die Lebensdauer der Batterie im Stand-Alone Betrieb. • Die Anforderungen an die Pulsgeber und Tarifsignalgeber entnehmen Sie bitte den technischen Daten. -
Seite 5: Anbringung Des Gehäuses
Tariff B 2.4 Anbringung des Gehäuses Die Gehäuserückseite des PadPuls M4L besitzt eine spezielle Vorrichtung zur Anbrin- gung auf einer Hutschiene nach DIN EN 50022. Diese Vorrichtung kann auch abge- nommen und umgedreht und mit zwei Schrauben auf einer Wand befestigt werden... -
Seite 6: Parametrierung Mit Mbconf
GmbH, Stettiner Str. 38, D-33106 Paderborn 3 Parametrierung mit MBCONF Die aktuelle Version $12 des PadPuls M4L erfordert die Verwendung des Programmes MBCONF zur Parametrierung. Die bisherige DOS-Version PADCON darf nicht mehr verwendet werden. 3.1 Installation Die Software MBCONF zum Parametrieren des Pulsadapters ist eine 32Bit-Applikation, die auf einem IBM-PC kompatiblen Rechner unter den Betriebssystemen Windows 95 / 98 / NT 4.0 ausgeführt werden kann. -
Seite 7: Karteikarte Info
3.3 Karteikarte Info Diese Karteikarte zeigt einige Fotos der unterstützen M-Bus Geräte aus der Produktpa- lette der Relay GmbH, der PadMess GmbH und weiterer Hersteller. Hier finden sich auch Links zur Internetseite, von der die aktuelle Version des Programmes geladen werden kann, und zur Email-Adresse für Kritik und Anregungen zum Programm. - Seite 8 Baudrate mit dem Einzelzeichen „$E5“ ($ für hexadezimale Schreibweise). Erst dann schaltet es auf die neue Baudrate um. Dieser Knopf wird für den PadPuls M4L nicht benötigt, da dieser die vom Master verwen- dete Baudrate automatisch erkennt. M-Bus Adresse ist die M-Bus Primäradresse des angeschlossenen M-Bus Gerätes.
- Seite 9 Wenn Sie dann weiter protokollieren wollen, müssen Sie die vorhandenen Daten l schen. Die folgenden Knöpfe sind ebenfalls immer sichtbar. Log löschen löscht alle Ausgaben im Log-Fenster. Exit beendet das Programm und schreibt die aktuelle Einstellung für die Auswahl der seriellen Schnittstelle in die INI-Datei. PadPuls M4L Bedienungsanleitung 27.09.01, Version 1.5...
-
Seite 10: Karteikarten M4 Port1 Bis M4 Port4
3.3 Karteikarten M4 Port1 bis M4 Port4 Diese Karteikarte zeigt die aktuellen Einstellungen und Werte des jeweiligen Pulsein- ganges des PadPuls M4L (im Beispiel: Port 1). Über die folgenden Eingabefelder und Knöpfe können die Parameter des Pulsadapters verändert werden: Primäradresse ist die M-Bus Adresse des angewählten Ports. - Seite 11 Puls geändert werden, wenn der Schalter „Zeit ändern / schreiben“ aktiviert ist. Der Knopf „PC-Uhr übernehmen“ überträgt einmalig den aktuellen Zeitpunkt des PC´s in dieses Fenster. Die Uhrzeit und das Datum gelten immer für alle Ports des PadPuls M4L. Stichtag ist das letzte Stichtagsdatum (Datum der letzten Speicherung des Stichtagswertes) im Format DD.MM.YY.
- Seite 12 Stichtages“. Nach erfolgter Parametrierung mit „Schreiben“ wird der Schalter wieder deaktiviert. Freeze sendet ein Kommando zum PadPuls M4L zum Einfrieren (Freeze) des Zählerstandes. Der PadPuls M4L kopiert daraufhin seinen ak- tuellen Zählerstand in den Stichtagswert und das aktuelle Datum in das Stichtagsdatum.
- Seite 13 Hinweise: 1. Die Variablen „Akt. Zeitpunkt“, „Nächster Stichtag“, „Schreibschutz“, „Verlängerte Pulsabtastung“ und der Befehl „Freeze“ gelten für alle vier Ports des PadPuls M4L. Sie brauchen diese deshalb nur in einer der vier Karteikarten bearbeiten. Den Schreibschutz sollten Sie erst nach erfolgreicher Konfiguration aller vier Kanäle set- zen.
-
Seite 14: Hinweise Bei Fehlfunktionen
Jumper erneut aufsetzen. Pulse werden nicht oder falsch gezählt Anschluß der Pulsgeber überprüfen Bei langem Kabel / großer Kapazität / elektronische So die verlängerte Pulsabtastung aktivieren Parametrierung überprüfen (insbe- sondere Tarifmodus und Wertigkeit) 27.09.01, Version 1.5 PadPuls M4L Bedienungsanleitung... -
Seite 15: Telegramme
StStn: Stichtagszählerstand StDat: zukünftiges Stichtagsdatum Info: Informationsbyte (Tarif und Abtastmethode) Zähler: Zähler der Pulswertigkeit (1..99) Nenner: Nenner der Pulswertigkeit (1..255, 0 -> 256) Zaehler ∗ Puls Nenner PStat: Portstatus (aktueller Kontaktzustand an den Porteingängen) PadPuls M4L Bedienungsanleitung 27.09.01, Version 1.5... - Seite 16 Option: Optionsbyte (Tarif, Abtastung). Bit-Belegung wie Info (Byte 48 RSP_UD). Der PadPuls M4L analysiert die einzelnen Datenrecords anhand des DIF. Daher darf die Reihenfolge der Records variieren. Es ist auch möglich, nur einen Teil des oben aufgeführten SND_UD zu senden. Der herstellerspezifische Anhang des Telegramms wird immer zuerst ausgewertet und muß...
- Seite 17 Position Bezeich.: Start Länge Länge Start Anw. Wert (hex): Stop Anwahl-Telegramm (neue Methode) Anw. spezifiziert den Port des PadPuls M4L, der bei einem REQ_UD2 an Adresse 254 antwortet. Port1: Anw=00 Port2: Anw=01 Port3: Anw=02 Port4: Anw=03 Position Bezeich.: Start Länge Länge...
-
Seite 18: Technische Daten
2nF (kurze Bestromung), 12nF (lange Bestromung) Mögliche Signale 50 / 60 Hz oder statische Signalform Kontakteingang des PadPuls: Kontaktspannung 2.5V bis 3.6V 30 µA Kontaktstrom Garantierte Entprellzeit 5.0 ms Anschlußkabel maximal 10 m (Twisted Pair empfohlen) 27.09.01, Version 1.5 PadPuls M4L Bedienungsanleitung... - Seite 19 5. Datenrecord: nächstes Stichtagsdatum 6. Datenrecord: firmenspezifischer Anhang Parametrierprotokoll Identifikationsnummer, Medium, Primäradresse, Pulswertigkeit, -einheit, Anfangszählerstand, Zähl- modus, Tarifmodus, Datum / Zeit und nächstes Stichtagsdatum sind per SND_UD über den M-Bus oder optische Schnittstelle parametrierbar PadPuls M4L Bedienungsanleitung 27.09.01, Version 1.5...
