2.2 Anschließen
2.2.1 Zwei-/Vier-Kanal Modus

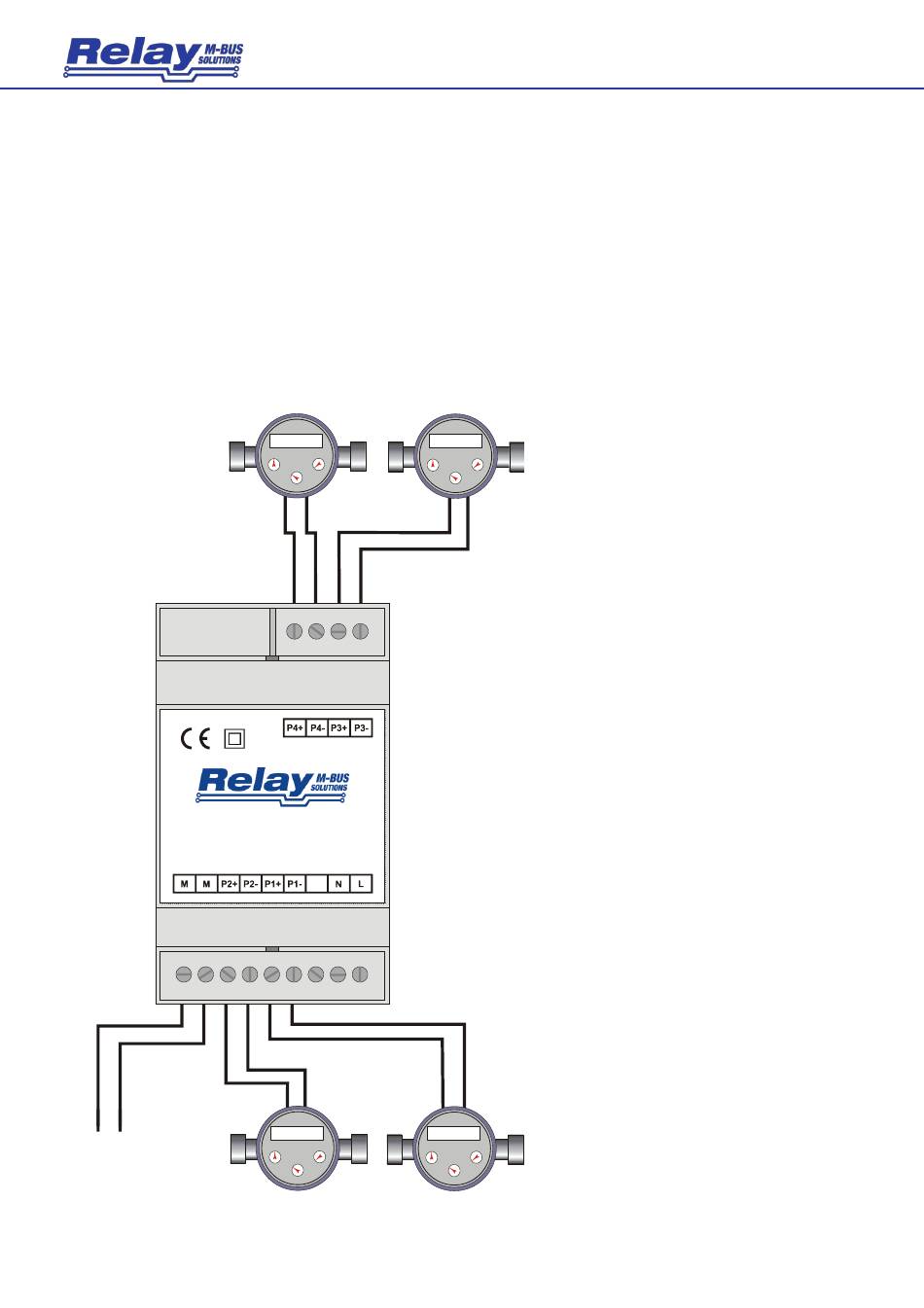

Die folgende Abbildung zeigt den Anschluß von vier Zählern mit potentialfreiem Impulsausgang
an den PadPuls M4C. Als Anschlußleitung wird ein 2-adriges Kabel (Twisted Pair, NYM oder J-
Y(St)Y) mit einer maximalen Länge von 10m empfohlen. Auf alle Fälle muß beachtet werden,
daß die Gesamtkapazität der an einem Port angeschlossenen Anordnung 2nF (optional 12nF
bei aktivierter langer Bestromung) nicht überschreiten darf. Eine evtl. vorhandene Schirmung
kann zur Unterdrückung von eingestrahlten Störungen jeweils einseitig mit auf die mit „-„
bezeichnete Klemme gelegt werden.
PadPuls M4C
M-Bus Port 2 Port 1
M-Bus
Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1
0 0 1 2 3 4
,3
0 0 1 2 3 4
3
m
Port 4 Port 3
Tarif
0 0 1 2 3 4
,3
0 0 1 2 3 4
3
m
IM003GC / IM003GCB / IM002GC
,3
m
3
• Beim PadPuls M2C sind die
beiden Ports 3 und 4 nicht vorhanden!
• Wenn nicht alle Ports des
PadPuls benutzt werden, sollte an
dem jeweils ungenutzten Port kein
Kabel angeschlossen werden. Die
Kapazität eines leerlaufenden Kabels
reduziert die Lebensdauer der Batterie
im Betrieb ohne M-Bus Versorgung.
• Liegt die Pulsfrequenz über 18
Hz, können Fehlzählungen auftreten.
,3
m
3
5
