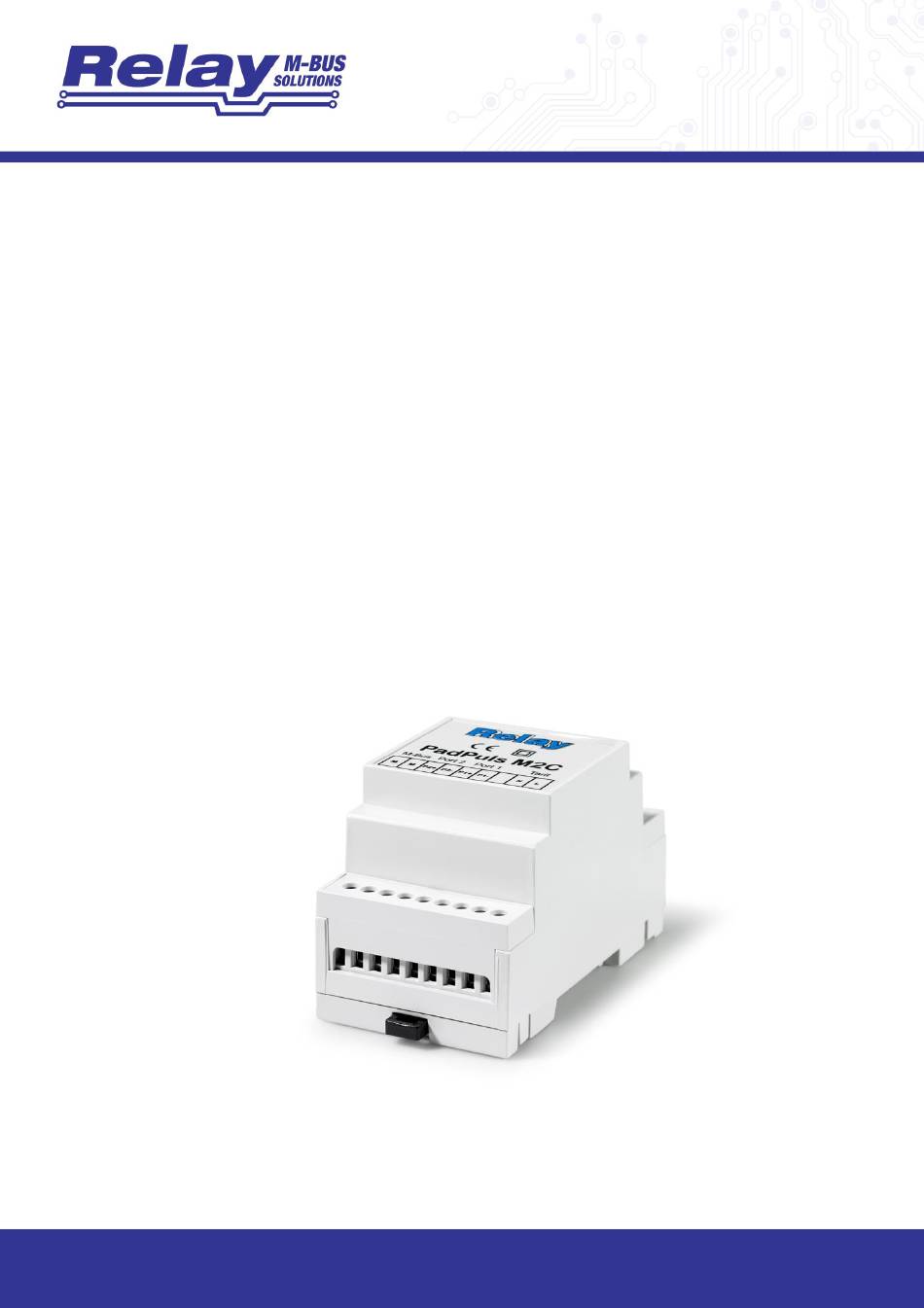

- Seite 1 PadPuls M2C IM003GC / IM003GCB PadPuls M4C IM002GC 2/4-Kanal M-Bus Impulsadapter für Hutschienen-Montage Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
5.5 Anforderungen an die Kontakte der Impulsgeber ............23 5.6 Anforderungen an die Tarifsignale ................. 23 5.7 Bestellinformationen ...................... 23 Diese Dokumentation ist gültig ab der M-Bus Generation: $42 (M2C) u. $15 (M4C) © Relay GmbH 2016 www.relay.de Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1... -
Seite 3: Beschreibung Der Funktionen
Strom-, Gas- oder Wasserzählern an das M-Bus System. Voraussetzung dafür ist, dass die zu adaptierenden Messgeräte über einen potentialfreien Impulsausgang verfügen. An den Ports des PadPuls M2C können bis zu zwei und an den PadPuls M4C bis zu vier Impulsgeber gleichzeitig angeschlossen werden. Alternativ kann der Pulsadapter im Tarifmodus betrieben werden. -
Seite 4: Installation Und Inbetriebnahme
2 Installation und Inbetriebnahme 2.1 Aktivieren Bei fabrikneuem Gerät muß zur Inbetriebnahme des PadPuls M2C/M4C die obere Klemmenabdeckung am Gehäuse geöffnet (siehe Zeichnung) und der Jumper auf beide Pins gesteckt werden. Damit ist dann der Batteriebetrieb bzw. die Sicherungsfunktion bei M-Bus Ausfall aktiviert. -
Seite 5: Anschließen
M-Bus Port 2 Port 1 Tarif im Betrieb ohne M-Bus Versorgung. • Liegt die Pulsfrequenz über 18 Hz, können Fehlzählungen auftreten. 0 0 1 2 3 4 0 0 1 2 3 4 M-Bus Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1... -
Seite 6: Tarif-Modus
Daten. kann 0 0 1 2 3 4 maximal eine Pulsfrequenz von 18Hz gezählt werden. M-Bus Tarif A Pulse A • Liegt die Pulsfrequenz über 18 Hz, können Fehlzählungen auftreten. Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1... -
Seite 7: Montage Des Gehäuses
IM003GC / IM003GCB / IM002GC 2.3 Montage des Gehäuses Die Gehäuserückseite des PadPuls M2C / M4C besitzt eine spezielle Vorrichtung zur Anbringung auf einer Hutschiene nach DIN EN 50022. Bei der Wahl des Installationsortes muss auf folgende Punkte geachtet werden: - Umgebungstemperatur: 0 bis 55°C... -
Seite 8: Parametrierung Mit Mbconf
3 Parametrierung mit MBCONF Die Konfiguration des Gerätes muss vom Kunden an die jeweilige Installation angepasst werden. Zur Parametrierung der aktuellen Version $42 des PadPuls M2C bzw. $15 des Padpuls M4C wird das Programm MBCONF ab Version 3.5 benötigt (Download unter www.relay.de). Ab der o.g. -
Seite 9: Karteikarte Info
Diese Karteikarte zeigt einige Fotos der unterstützen M-Bus Geräte aus der Produktpalette der Relay GmbH, der PadMess GmbH und weiterer Hersteller. Hier finden sich auch Links zur Internetseite, von der die aktuelle Version des Programmes geladen werden kann und zur Email-Adresse für Kritik und Anregungen zum Programm. - Seite 10 IM003GC / IM003GCB / IM002GC (siehe auch: Neue Baudrate). Der PadPuls M2C / M4C ab Generation $42 / $15 unterstützt die Baudraten 300, 2400 und 9600 Bd. Neue M-Bus ermöglicht die Umstellung der Baudrate des M-Bus Gerätes. Zu diesem Baudrate Zweck ist im zugehörigen Auswahlfeld die neue Baudrate einzustellen.
- Seite 11 Die folgenden Knöpfe sind ebenfalls immer sichtbar. Log löschen löscht alle Ausgaben im Log-Fenster. Exit beendet das Programm und schreibt die aktuelle Einstellung für die Auswahl der seriellen Schnittstelle in die INI-Datei. Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1...
-
Seite 12: Karteikarten M4 Port1 Bis Port4
8-stellige M-Bus ID, die auch zur Sekundäradressierung des Ports benutzt wird. Ab Werk: ID = 6-stellige Fab.Nr. + Kanal-Nr. (01 bis 02 bzw. 04). Medium beschreibt das zu messende Medium des ausgewählten Pulsadapters. Beispiel: Öl, Wasser, Wärme, Elektrizität Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1... - Seite 13 8 Bits für EEPROM-Fehler Stichtags- u. Monatswerte. $00 = kein Fehler SW-Version Firmware-Version, z.B. V1.0.0. Das Feld ist nicht editierbar (read only). Port-Status zeigt den aktuellen Zustand aller Ports an (markiert: Kontakt geschlossen). Das Feld ist nicht editierbar (read only). Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1...
- Seite 14 Langtel sendet Kommando PadPuls zur Umschaltung einschalten Langtelegramm (incl. Monatswerte, Fabr.Nr., Version und Error Flags). Kurztel sendet Kommando PadPuls zur Umschaltung einschalten Kurztelegramm (ohne Monatswerte, Fabr.Nr., Version und Error Flags). Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1...
- Seite 15 4. Bei eingeschalteter Tarifoption werden die Pulse mit den Einstellungen des jeweiligen Ports bewertet. Sie sollten unbedingt darauf achten, dass für die beiden Ports die gleiche Wertig- keit und Einheit eingestellt ist. Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1...
-
Seite 16: Bus Telegramme
Info: Informationsbyte (Tarif und Abtastmethode) Zähler Zähler: Zähler der Pulswertigkeit (1..99) Puls Nenner Nenner: Nenner der Pulswertigkeit (1..255, 0 -> 256) PStat: Portstatus (aktueller Kontaktzustand an den Porteingängen Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1... - Seite 17 Aktuelles Datum und Zeit INT2 01.01.2016 Inst. Stichtagsdatum BCD8 00001541 Inst. Energie zum Stichtag [kWh] INT2 01.01.2017 Inst. Nächstes Stichtagsdatum Special 00 01 01 00 Inst. Herstellerspezifische Daten Beispiel für ein Kurztelegramm Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1...
-
Seite 18: Rsp_Ud Im Langtelegramm-Modus
DIF13 DIFE13 VIF1 . . . DIF23 DIFE23 VIF1 DIF24 DIFE24 VIF1 DIF25 VIF25 VIFE25 SLen DIF26 VIF26 VIFE26 ErrFlag DIF6 Info Zähler Nenner PStat Stop Bytefolge des RSP_UD Langtelegramm) Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1... - Seite 19 BCD8 00063250 Inst. Volumen [l], jüngster Monatswert Var. 1.0.0 Inst. Software Version # INT1 Inst. Error Flags (binary) Special 09 01 01 00 Inst. Herstellerspezifische Daten Beispiel für ein Langtelegramm Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1...
-
Seite 20: Snd_Ud Telegramme (Parametrierung)
Globaladresse 254. Dieser muss unbedingt an der genannten Stelle (1. Record) im Telegramm stehen. Position Bezeich.: Start Länge Länge Start Prot. Stop Wert (hex): Protection-Telegramm Beim Empfang dieses Telegramms an eine gültige Primäradresse wird der Schreibschutz aktiviert. Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1... - Seite 21 Position Bezeich.: Start Länge Länge Start Stop. Wert (hex): Telegramm zum Löschen der Monatswerte Dieses Telegramm „Application Reset“ mit Subcode $80 (installation and startup) löscht die Monatswerte des entsprechenden Kanals. Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1...
-
Seite 22: Technische Daten
IM003GCB/IM002GC: Lithium 3V, Bauform 2/3AA, Kapazität 1800 mAh, fest verlötet Strom Batterie Typisch 6A (Kontakte nicht geschlossen) Batterie Lebensdauer IM003GC: ca. 3 Jahre (Kontakte nicht geschlossen) IM003GCB / IM002GC: ca. 8 Jahre (Kontakte nicht geschlossen) Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1... -
Seite 23: Eingänge
PadPuls M2C, 2-Kanal M-Bus Impulsadapter, Hutschienenmontage, kleine Batterie (230mAh) IM003GCB PadPuls M2C, 2-Kanal M-Bus Impulsadapter, Hutschienenmontage, große Batterie (1800mAh) IM002GC PadPuls M4C, 4-Kanal M-Bus Impulsadapter, Hutschienenmontage, große Batterie (1800mAh) MR003USB M-Bus Mikro-Master USB (mobiles Parametrier-Tool für M-Bus Zähler) Bedienungsanleitung PadPuls M2C / M4C · 01/2018 · VERSION 2.1...
