8.2 Potrubí
Šipky na krytu čerpadla ukazují směr proudění
media. Čerpadlo je vhodné pro instalaci
v horizontálním potrubí. Doporučuje se zabudovat
uzavírající ventily před čerpadlem a za ním.
Tím se zabrání, aby v případě poruchy nebo opravy
se muselo celé zařízení vyprázdnit.
Čerpadlo se musí zabudovat bez pnutí potrubí, tzn.,
že síly potrubí poté nemohou ovlivnit funkci
čerpadla.
Předpokládá se, že je potrubí dimenzováno
s přihlédnutím k předpokládanému výstupnímu tlaku
čerpadla.
Aby bylo čerpadlo chráněno proti nečistotám
a usazeninám, neinstalujte je nikdy v nejnižším bodě
dané soustavy.
Potrubí musí být vedeno tak, aby bylo vyloučeno
hromadění vzduchu zejména na sací straně čerpadla
- viz obr. 2.

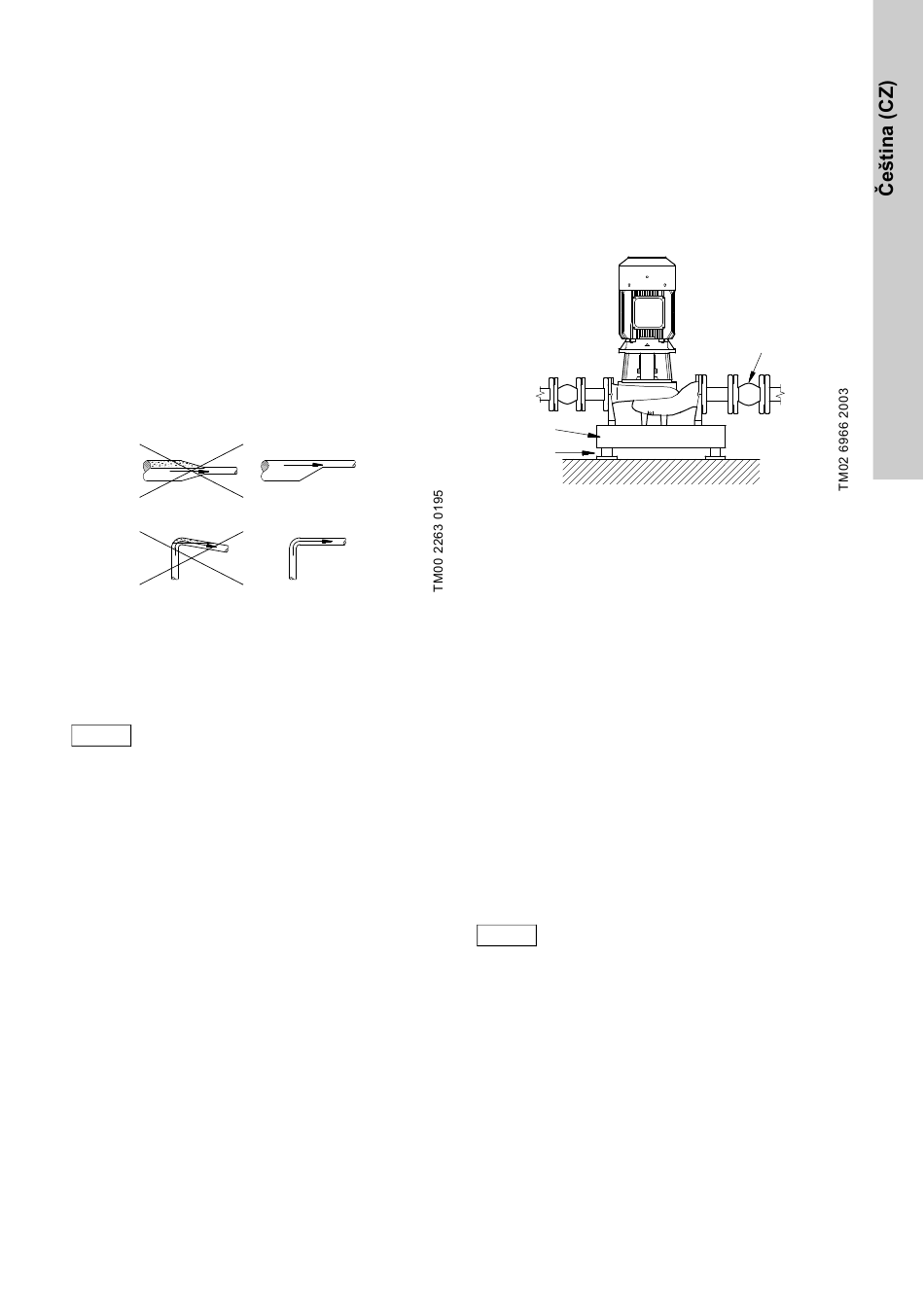

Obr. 2 Správné potrubí na sací straně
čerpadla

8.3 Obtok (Bypass)

Čerpadlo nikdy nenechávejte běžet
proti uzavřenému výtlačnému ventilu.
Pozor
Předejdete tak poškození čerpadla
v důsledku přehřátí, popř. vyví jení
páry.
K zabránění tohoto nebezpečí musí protékat
čerpadlem minimální průtok. Toto zajistí instalace
obtoku k nádrži na tlakové straně čerpadla.
Minimální průtok se rovná 10 % maximálního
dopravovaného množství v nejlepším bodě účinnosti
- musí vždy protékat čerpadlem.
Průtok a dopravní výška v nejlepším bodu účinnosti
jsou uvedeny na typovém štítku čerpadla.
8.4 Základ
Grundfos doporučuje umístit čerpadlo na dostatečně
robustní betonový základ. Tento základ musí být
dimenzován tak, aby redukoval vibrace a provozní
hlučnost čerpadla na minimum. Podle zavedené
praxe musí mít betonový základ hmotnost 1,5 x větší
než hmotnost čerpadla. Betonový základ musí být
absolutně vodorovný s rovným povrchem.
Čerpadlo umístěte a fixujte na základ, viz obr. 3.
B
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • •
• • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • •
• • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • •
• • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • •
Obr. 3 Základ pro čerpadlo TP
A: Kompenzátor
B: Betonový podstavec
C: Antivibrační podložka
8.5 Tlumení vibrací
K zamezení přenášení vibrací na části budovy
a potrubí doporučujeme použít kompenzátory
a antivibrační podložky, viz obr. 3.
8.5.1 Kompenzátory
Kompenzátory mají následující funkce:
• Absorbují tepelné dilatace potrubí způsobené
změnami teploty čerpané kapaliny.
• Redukují mechanické vlivy ve spojení s tlakovými
rázy v potrubí.
• Izolují strukturální provozní hlučnost v potrubí
(týká se pouze pryžových vlnovcových
kompenzátorů).
Kompenzátory musejí být
namontovány velmi přesně, aby
Pozor nenarušovaly linealitu potrubí
a nezpůsobovaly např. výstřednost
nebo nesouosost přírub.
Kompenzátory nutno umístit vždy v minimální
vzdálenosti 1 - 1 1/2 x DN potrubí od čerpadla jak na
sací, tak i na výtlačné straně. Zachování uvedené
minimální vzdálenosti zamezí víření kapaliny
v kompenzátorech a zajišt'uje tak optimální
podmínky na sání a minimální pokles tlaku na
výtlačné straně čerpadla.
Při vysokých rychlostech proudění vody (> 5 m/s)
doporučujeme použít v daném potrubí vhodné větší
kompenzátory.
