5.4 DNC-Betriebsart iMC-P (mit Core-Modul)

In der DNC-Betriebsart (DNC-Mode) ist der 4-Achs-Controller iMC-P mit Core-Modul
über die serielle Schnittstelle RS-232 mit einem Bedien-PC (Desktop-PC oder
Notebook) verbunden.
Im DNC-Mode wird das geladene Anwenderprogramm im Flash-Speicher nicht
ausgeführt, d.h. ignoriert. Die Vorgabe von Aktionen (z.B. Referenzfahrt, Bewegungen
der Achse bzw.
Steuerungssoftware ProNC / Remote ausgelöst.
benötigte COM-Schnittstelle am PC
/ Notebook: 9-polig Sub-D (Stecker)
serielles Interfacekabel
9-polig Sub-D (Buchse) auf
9-polig Sub-D (Buchse)
ist im Lieferumfang des
Controllers enthalten

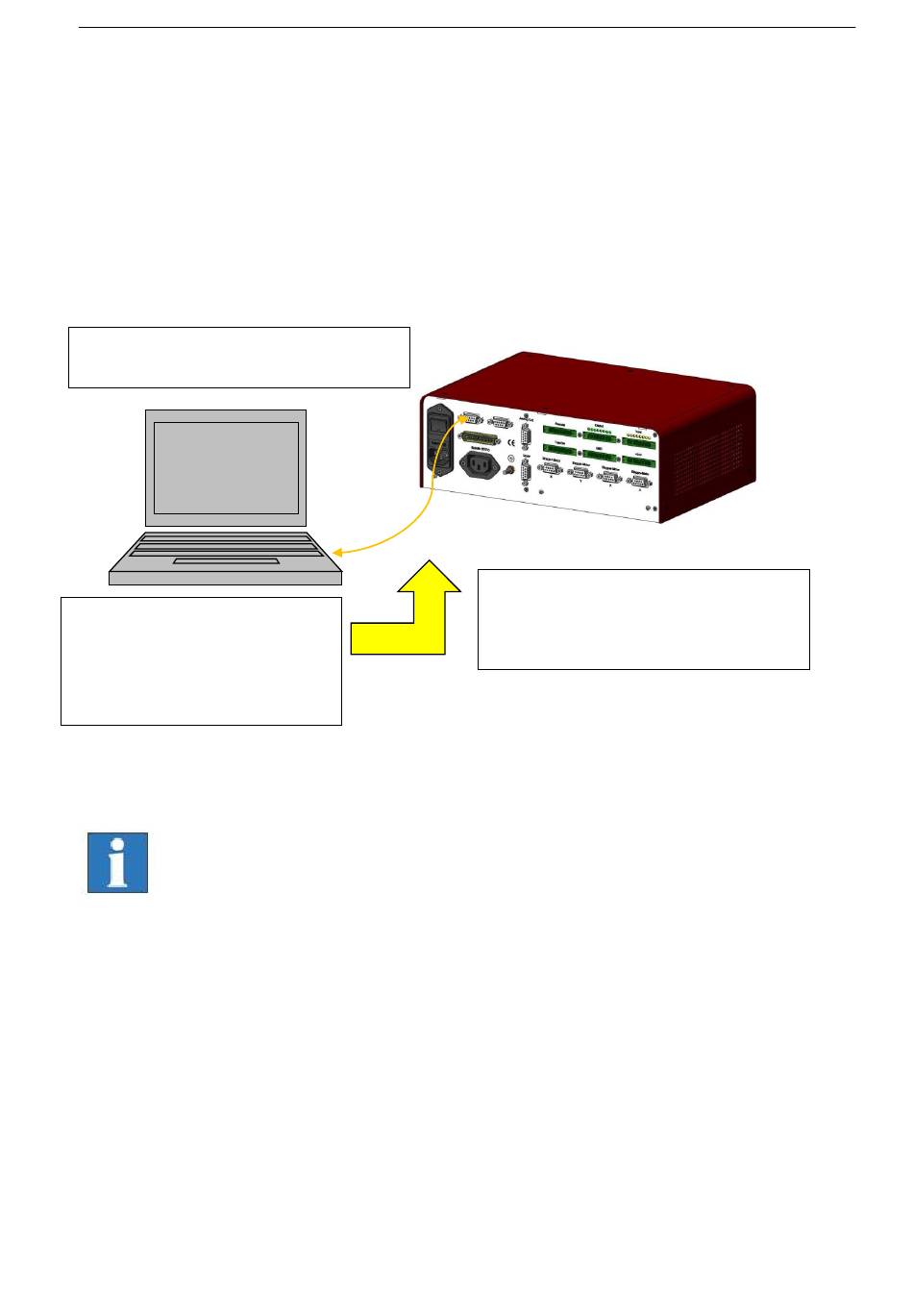

Bild: Serielle Verbindung (RS-232) eines PC / Notebook mit iMC-P durch Interfacekabel
Ausgabe-Aktionen)
In dieser Konfiguration erfolgt ebenfalls der Download, des mit
PALPC erstellten Anwenderprogrammes, in den Flash-Speicher
des 4-Achs-Controllers
Schnittstelle: 19200 Bit/sec); auf dem PC das Programm
PALPC.exe benutzen
Seite - 25
werden vom Bediener
vorhandene COM-Schnittstelle am
Controller: 9-polig Sub-D (Stecker),
beschriftet mit „RS-232 (PC)"
(Daten-Übertragungsrate
am PC mit
der COM-
