iMC-P – Bedienungsanleitung
Externer NOT-Halt nicht verwendet:
→Pin 5 und 6 gebrückt
→Pin 7 und 8 gebrückt
Bei Verwendung eines externen NOT-Halt Schalters beträgt die
Länge des Anschlusskabels max. 5m.
Verwendung eines externen Power-Tasters:
→Pin 1 und 2 gebrückt
→Anschluss des externen Power-Tasters (Schließer) an Pin 3 und 4
Im Not-Halt-Fall sind die +24VDC an Pin 4 nicht mehr verfügbar.

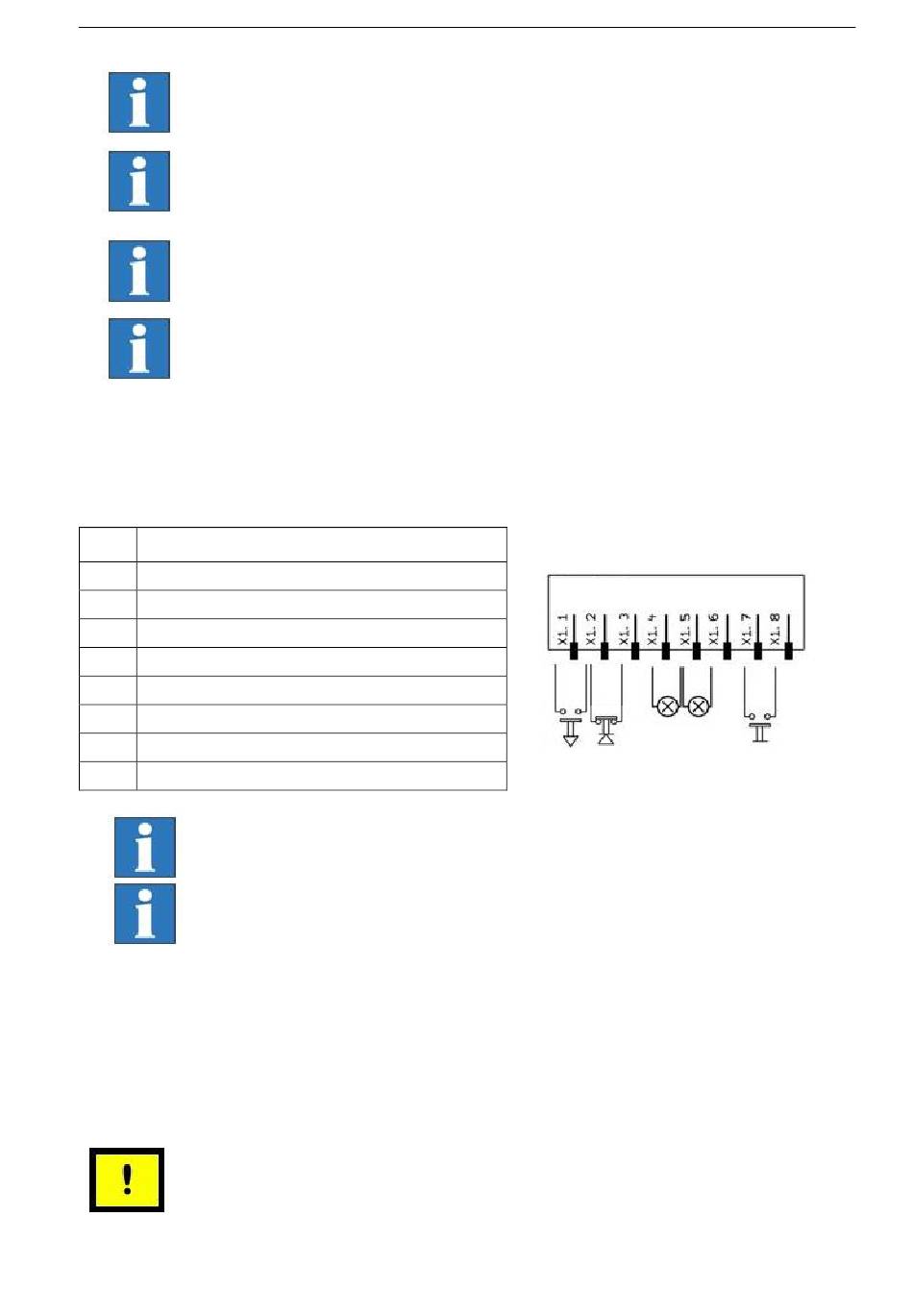

Impulse - Schnittstelle Impulssteuerung, 8-polige Buchse
Diese Schnittstelle ermöglicht es, die Funktionen der frontseitigen Bedientasten
(Start, Stop) als Remote-Funktion von einem externen Bedienfeld oder einem
anderen Gerät über I/O-Funktionen auszulösen.
Pin Beschreibung
1 Eingang externe Start-Taste (Schließer)
2 +24VDC
3 Eingang externe Stop-Taste (Öffner)
4 Ausgang Lampe Start-Taste
5 GND
6 Ausgang Lampe Stop-Taste
7 Eingang Längenmesstaster
8 Eingang Längenmesstaster
Wird kein externer Stop-Taster verwendet müssen die Pins 2
und 3 gebrückt werden.
Im Not-Halt-Fall sind die +24VDC an Pin 2 nicht mehr verfügbar.
Input - Digitale Eingänge, 8-polige Buchse
Der Controller verfügt über 8 digitale Eingänge (Input 1...8). Über diese können
externe Geräte (Sensoren, Schalter, Ausgänge anderer Geräte) angeschlossen
werden. Die Eingänge sind optoentkoppelt. Wird ein Eingang mit +24VDC beschaltet,
so signalisiert dies ein logisches HIGH. Unbeschaltet (z.B. Schalter offen) wird ein
logisches LOW signalisiert.
Das 24VDC-Potenzial des Controllers niemals auf GND oder
Gehäuse kurzschließen.
