iMC-P – Bedienungsanleitung
4.3.1 iMC-P DIP-Switch Einstellungen
Der Controller iMC-P verfügt über vier Schrittmotor Leistungsendstufen MD24. Die
Einstellung für Nennstrom, Schrittauflösung und Stromabsenkung erfolgt über die
DIP-Schalter auf der Oberseite des Endstufengehäuses.
Die Konfiguration des Controllers sollte noch vor dem ersten
Einschalten durchgeführt werden, damit ein angeschlossener Motor
nicht durch eine falsche Stromeinstellung beschädigt werden kann.
Öffnen Sie dazu den Gehäusedeckel des Controllers iMC-P. Die Leistungsendstufen
MD24 sind nebeneinander angeordnet. Konfigurieren Sie die Leistungsendstufen
anhand der folgenden Tabellen (siehe auch /1/):

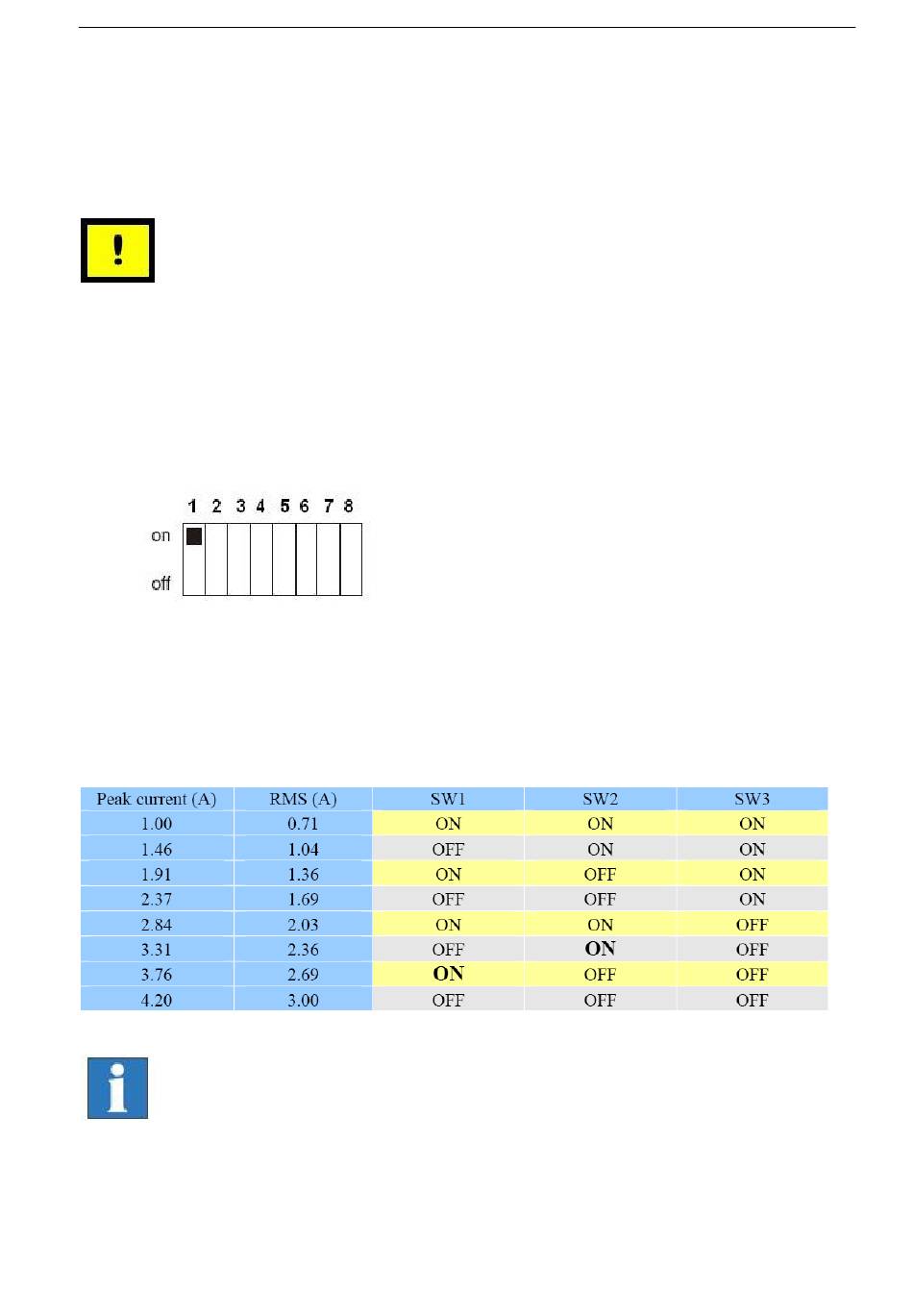

Stromeinstellung (DIP-Switch 1, 2, 3)
Die DIP-Schalter 1, 2, 3 dienen zum Einstellen des Motorstromes. Hiermit kann der
Motorstrom auf den verwendeten Motor angepasst werden. Die nachfolgende Tabelle
zeigt die Motorströme bei entsprechenden Schalterstellungen.
Im Auslieferungszustand sind alle Endstufen auf einen Nennstrom
von 2,03 A (RMS) eingestellt.
DIP Switch - MD24 in IMC-P
1:
2:
3:
4:
5:
6:
7:
8:
Seite - 18
Stromeinstellung 1
Stromeinstellung 2
Stromeinstellung 3
Stromabsenkung
Schrittauflösung 1
Schrittauflösung 2
Schrittauflösung 3
Schrittauflösung 4
