iMC-P – Bedienungsanleitung

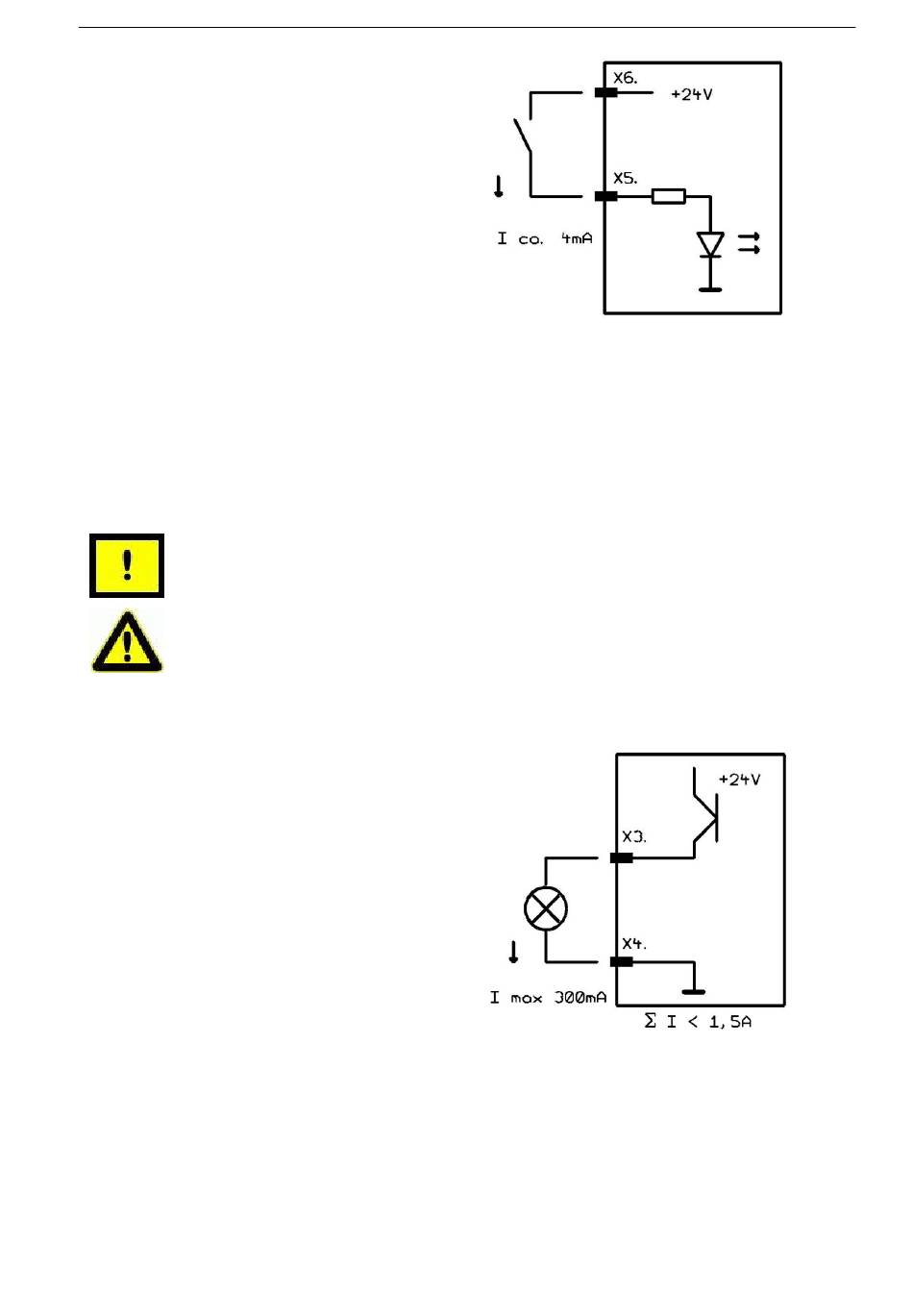

Die binären Eingänge (Anwender-
eingänge) Input 1 bis Input 8 sind wie
nebenstehend dargestellt zu beschalten.
Die Belastung des Controller-internen
+24VDC Netzteiles beträgt im 1-aktiven
Zustand (Taster geschlossen) ca. 4 mA
je Eingang.
Output - Digitale Ausgänge, 8-polige Buchse
Der Controller verfügt über 8 digitale (Output 1...8) Transistorausgänge (High-Side-
Switch, kurzschlussfest). Über diese können externe Geräte (Relais, Eingänge
anderer Geräte, usw.) angeschlossen werden. Die Ausgänge sind bis zu 24
VDC/300mA belastbar.
Das 24VDC-Potenzial des Controllers niemals auf GND oder
Gehäuse kurzschließen.
Beim betätigen des NOT-Halt Schalters bleiben die Zustände
der binären Ausgänge erhalten und werden nicht rückgesetzt!
Die binären Ausgänge (Anwender-
ausgänge) Output 1 bis Output 8 sind wie
nebenstehend dargestellt zu beschalten.
Die Transistor-Ausgänge Output 1 bis
Output 8 sind mit max. 300 mA je
Ausgang belastbar.
Wenn alle 8 Ausgänge beschaltet
werden und gleichzeitig gesetzt sind
(1-aktiv), ist die maximale Belastbarkeit
des Controller-internen 24VDC/60W-
Netzteiles von 1,5 A (entspricht ca. 180
mA je Ausgang) zu beachten!
Seite - 14
