Seite 2
MODEL DIM ‘A’ CAS500R 508mm CAS1000R 1017mm FUEL BED DIM ‘B’ METAL 304mm 354mm Min: 190mm Max: 260mm Dim A 300mm Dim B Fig.1 400mm 400mm 400mm Fig.2 Fig.3 >210cm >210cm Eg. 42cm x 5cm Eg. 14.5cm x 14.5cm...
Seite 3
Fig.4 >420cm Eg. 20.5cm x 20.5cm >420cm Eg. 84cm x 5cm >420cm >420cm Eg. 84cm x 5cm Eg. 84cm x 5cm Fig.6A Fig.6B Fig.6 Fig.5 Fig.7...
Seite 4
Fig.8 Fig.9 Fig.10 CAS500R CAS1000R Fig.11 Fig.12A...
Seite 17

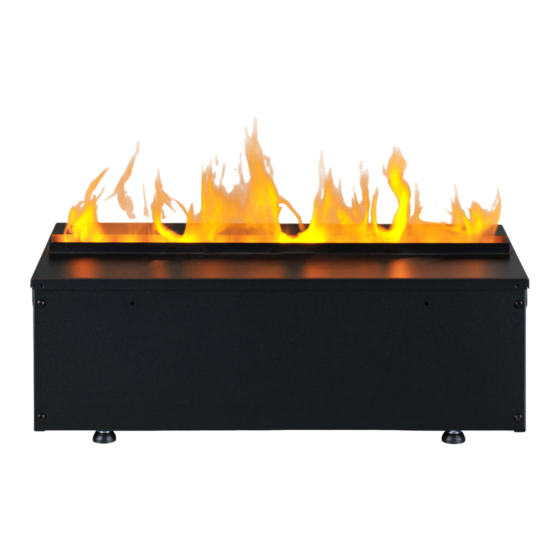

Dimplex CAS500, CAS1000 Einleitung Lesen Sie diese Informationen bitte sorgfältig, damit Sie das Gerät sicher installieren und warten können. Wichtiger Sicherheitshinweis Wenn elektronische Geräte verwenden, sollten stets grundlegende Sicherheitsvorkehrungen treffen, um die Gefahr von Feuer, einem elektrischen Schlag und Verletzungen zu vermeiden. Dazu zählen: Ist das Gerät beschädigt, sprechen Sie vor der Installation und Inbetriebnahme unverzüglich...
Komponenten dabei abzukühlen und sorgt dafür, dass der Nebel aus dem Gerät entweichen kann. Siehe Abb. 3 und 4 für die notwendige Belüftung. Beachten Sie, dass das Regal, auf dem das Produkt steht, eine Lüftungsöffnung erfordert, damit Luft problemlos zum Produkt gelangen kann. CAS500R Freier Belüftungsbereich: Minimum 210 cm CAS1000R Freier Belüftungsbereich: Minimum 420 cm ELEKTRISCHE ANSCHLÜSSE Stecken Sie den Kamin in eine Steckdose mit 13 Ampere/240 Volt.
Jedes Gerät kann mit seiner eigenen Fernsteuerung betrieben werden. Es ist aber auch möglich, mehrere Geräte mit einer Fernsteuerung zu bedienen. Achten Sie bitte darauf, dass maximal sechs einzelne Geräte (entweder CAS500R oder CAS1000R) mit einer Bluetooth-Fernsteuerung betrieben werden können. Somit können alle Geräte gleichzeitig mit nur einer Fernsteuerung betrieben werden.
MANUELLE STEUERUNG Die manuellen Kontrollelemente befinden sich neben dem Brennstoffbett. (Abb. 21) CAS500R Hauptschalter – Steuert die Stromversorgung des Geräts. (Abb. 21A) Hinweis: Hinweis: Dieser Schalter muss sich auf der Position EIN ( I ) befinden, damit das Gerät betrieben werden kann.
Die Bedienung der Fernsteuerung erfolgt in gleicher Weise wie im Kapitel „Empfänger-Steuerung“ beschrieben. Sie können die Fernsteuerung mit mehreren Produkten koppeln, indem Sie die Anweisungen mit anderen Geräten wie oben beschrieben wiederholen. Bitte beachten Sie, dass maximal sechs Geräte des Typs CAS500R oder CAS1000R mit einer Fernsteuerung gekoppelt werden können.
Geräte an die Stromquelle sowie die Wasserversorgung angeschlossen sind. Wenn Sie CAS1000R- und CAS500R- Produkte miteinander koppeln, wählen Sie bitte die Fernsteuerung mit den sechs Tasten als Master-Fernsteuerung. 1. Koppeln Sie das erste Produkt wie in den Schritten 1-4 oben beschrieben.
2. Heben Sie das Brennstoffbett vorsichtig ab und legen Sie es beiseite. 3. Entfernen Sie den Wassertank von seiner Position oberhalb des Sammelbehälters. 4. Trennen Sie die elektrische Verbindung zu den Verneblern auf der rechten Seite des Sammelbehälters. (Abb. 23) 5.
Problembehebung Symptom Ursache Problembehebung Gerät funktioniert Problem mit der elektrischen Stellen Sie sicher, dass das Produkt über eine nicht. Verbindung funktionierende elektrische Verbindung verfügt. Niedriger Wasserstand (Messwert) Füllen Sie den bzw. die Wassertanks des Produkts wieder auf. Siehe „Niedriger Wasserstand / Wiederauffüllen der Wassertanks“...
