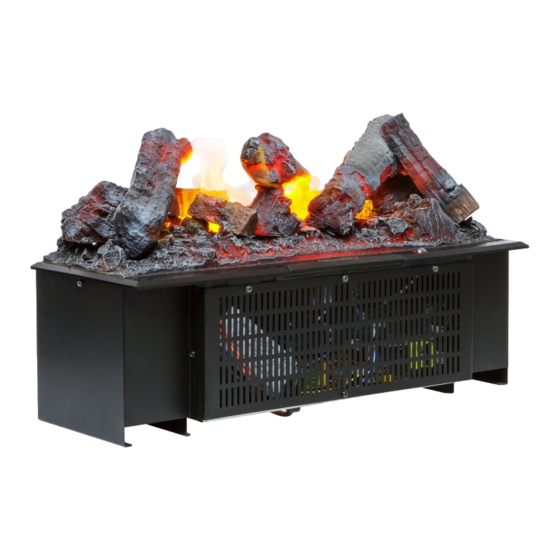

Dimplex CAS400 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dimplex Anleitungen
  4. Kamine
  5. CAS400
  6. Bedienungsanleitung

Dimplex CAS400 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 13

Quicklinks

Diese Anleitung herunterladen
CAS400 CAS600
08/35608/1
Issue 8
OCN 11752
The product complies with the European Safety Standards EN60335-2-30 and the European Standard Electromagnetic Compatibility (EMC)
This covers the essential requirements of EEC Directives 2006/95/EC and 2004/108/EC

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dimplex CAS400

Inhaltszusammenfassung für Dimplex CAS400

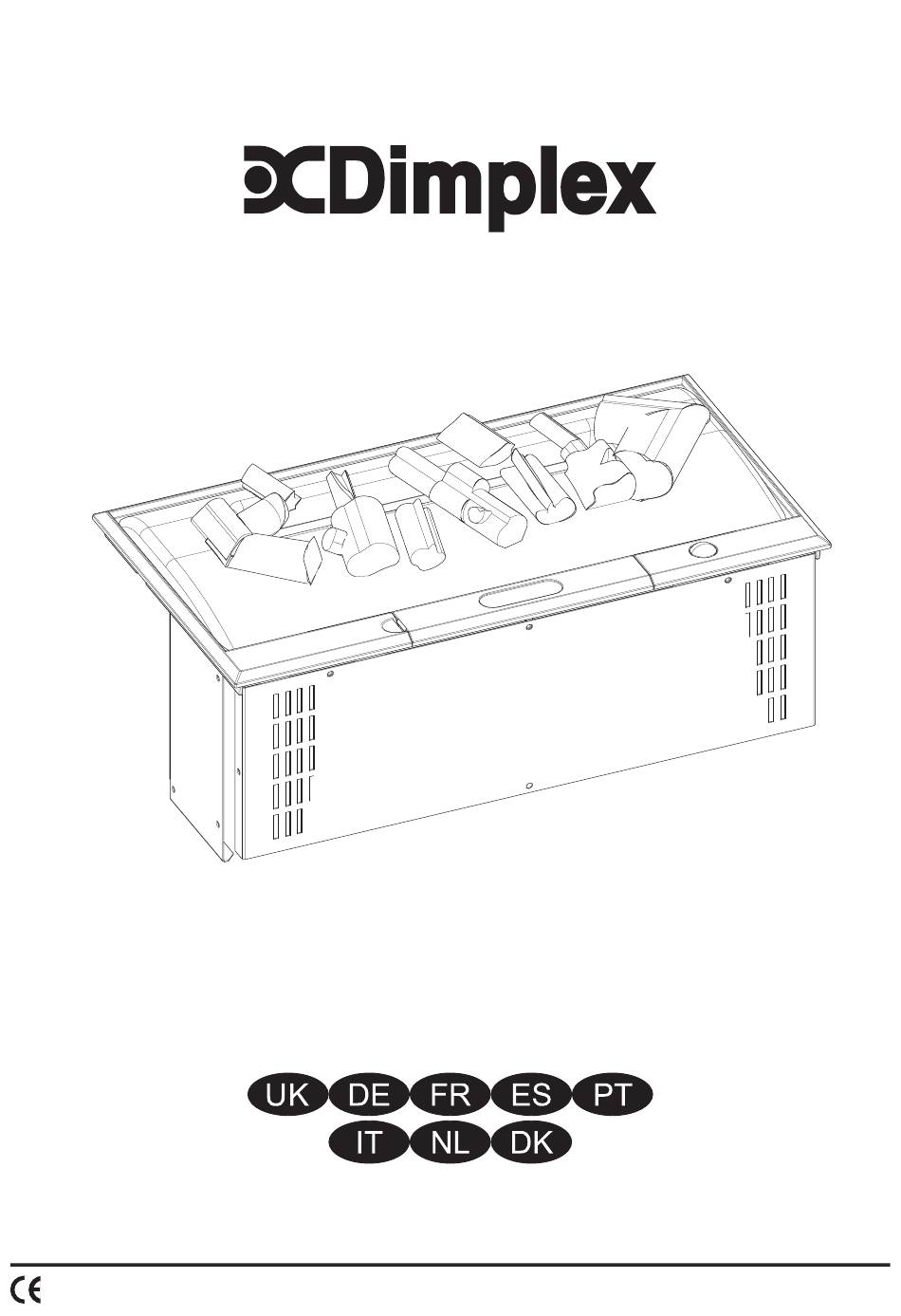

  • Seite 1 CAS400 CAS600 08/35608/1 Issue 8 OCN 11752 The product complies with the European Safety Standards EN60335-2-30 and the European Standard Electromagnetic Compatibility (EMC) This covers the essential requirements of EEC Directives 2006/95/EC and 2004/108/EC...
  • Seite 2 Fig. 1 ‘A’mm CAS400 CAS600 Fig. 2 Fig. 3 Fig. 4a Fig. 4...
  • Seite 3 Fig. 5 Fig. 5a Fig. 5b Fig. 6 Fig. 7 Fig. 8...
  • Seite 4 Fig. 9 Fig. 10 Fig. 11 Fig. 12 Fig. 13 Fig. 14...
  • Seite 5 Fig. 15 Fig. 17 Fig. 16 Fig. 18 Fig. 19 >100cm >100cm >100cm...
  • Seite 6 UK ............................ 1 DE ............................. 7 FR ..........................13 ES ........................... 19 PT ..........................25 IT ............................ 31 NL ..........................37 DK ..........................43...
  • Seite 7 Dimplex CAS400, CAS600 Introduction Thank you for choosing this Dimplex electric fire. Please read this information guide carefully to be able to safely install, use and maintain your product. Important Safety Advice When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electrical shock and injury to persons, including the following: 1.

  • Seite 8: General Information

    General Information Only use filtered water in this appliance. This model is designed to be free standing and is normally positioned near a wall. Always ensure that the appliance is sitting on a level surface. Please note: Used in an environment where background noise is very low, it may be possible to hear a sound which is related to the operation of the flame effect.

  • Seite 9: Manual Controls

    Operating the Fire This section describes how to activate your fire using either the manual controls or remote control. MANUAL CONTROLS The manual controls are located beneath the hinged flap. (See Fig.10 for Manual Control lay out) Switch ‘A’:- Controls the electricity supply to the Fire. Note: This switch must be in the ‘ON’...
  • Seite 10 (See Fig.4 and 4a). Replace with a Dimplex Optimyst, 12V, 45W, Gu5.3 base, 8º beam angle, coloured lamp. 7. Carefully insert the two pins of the new lamp into the two holes in the lamp holder. Push firmly in place.

  • Seite 11: Additional Information

    Additional Information AFTER SALES SERVICE Your product is guaranteed for 1 years from the date of purchase. Within this period, we undertake to repair or exchange this product free of charge (excluding lamps & subject to availability) provided it has been installed and operated in accordance with these instructions.

  • Seite 12: Troubleshooting

    Troubleshooting Symptom Cause Corrective Action The flame effect will Mains plug is not plugged in. Check plug is connected to wall socket not start. correctly. Low water level. Check that the water tank is full and there is water in the sump. Low voltage connector not connected Check that the connector is inserted properly.
  • Seite 13 Dimplex CAS400, CAS600 Einführung Vielen Dank, dass Sie sich für diesen elektrischen Kamin von Dimplex entschieden haben. Bitte lesen Sie diese Hinweise für die sichere Inbetriebnahme, den Betrieb und die Wartung des Geräts sorgfältig durch. Wichtige Sicherheitshinweise Beim Gebrauch von elektrischen Geräten sollten die grundlegenden Sicherheitsmaßnahmen immer befolgt werden, um das Risiko von Brandbildung, elektrischem Schock und Verletzungen zu minimieren.

  • Seite 14: Allgemeine Informationen

    Allgemeine Informationen In diesem Gerät darf nur gefiltertes Leitungswasser verwendet werden. Dieses Gerät wurde für eine freistehende Aufstellung entworfen und wird normalerweise vor einer Wand aufgestellt. Immer darauf achten, dass das Gerät auf ebenem Untergrund steht. Bitte beachten: Bei Verwendung in Umgebungen mit wenigen Hintergrundgeräuschen sind Betriebsgeräusche aufgrund des Flammeneffekts unter Umständen hörbar.

  • Seite 15: Manuelle Bedienelemente

    Zusammenbau des Elektrokamins 13. Platzieren Sie das Feuerbett auf dem Wassertank und der Nebeldüse. (Abb. 9) Schließen Sie das Netzkabel am entsprechenden Netzanschluss auf der Rückseite des Gerätes an und stecken Sie das Netzkabel in eine Steckdose mit 16A/250V. Das Gerät ist nun einsatzbereit. Inbetriebnahme des Elektrokamins In diesem Abschnitt wird beschrieben, wie der Elektrokamin manuell oder per Fernbedienung in Betrieb genommen wird.
  • Seite 16 5. Bauen Sie den Sumpf aus, wie im Abschnitt „Reinigung“ erläutert. 6. Ziehen Sie die defekte Lampe mit den Kontaktstiften vorsichtig nach oben aus dem Lampensockel heraus. (Siehe Abb. 4 und 4a) Ersetzen Sie sie durch eine farbige: Dimplex OPTIMYST-Lampe, 12V, 45W, Sockel Gu5.3. Leuchtwinkel 8°. (über unseren Service) 7.

  • Seite 17: Weitere Informationen

    3. Vorsichtig mit Wasser im Waschbecken ausspülen und vor dem Einsetzen mit einem Handtuch abtrocknen. 4. Den Filter wieder einsetzen und darauf achten, dass der grobe schwarze Filter zur Vorderseite des Kamins zeigt. 5. Das Feuerbett wieder einsetzen. Weitere Informationen KUNDENDIENST Für dieses Produkt gilt eine Garantie von einem Jahr ab Kaufdatum.
  • Seite 18 Fehlerdiagnose Problem Ursache Abhilfe Der Flammeneffekt Netzstecker ist nicht angeschlossen. Prüfen Sie, ob der Netzstecker richtig an die lässt sich nicht Steckdose angeschlossen ist. einschalten. Wenig Wasser. Prüfen Sie, ob der Wassertank gefüllt ist, und ob sich Wasser im Sumpf befindet. Der Niederspannungsstecker ist nicht richtig Prüfen Sie, ob der Stecker korrekt angeschlossen.
