Endress+Hauser EngyCal RH33 Kurzanleitung Seite 34

Bedienung
6.2.2 Anzeige

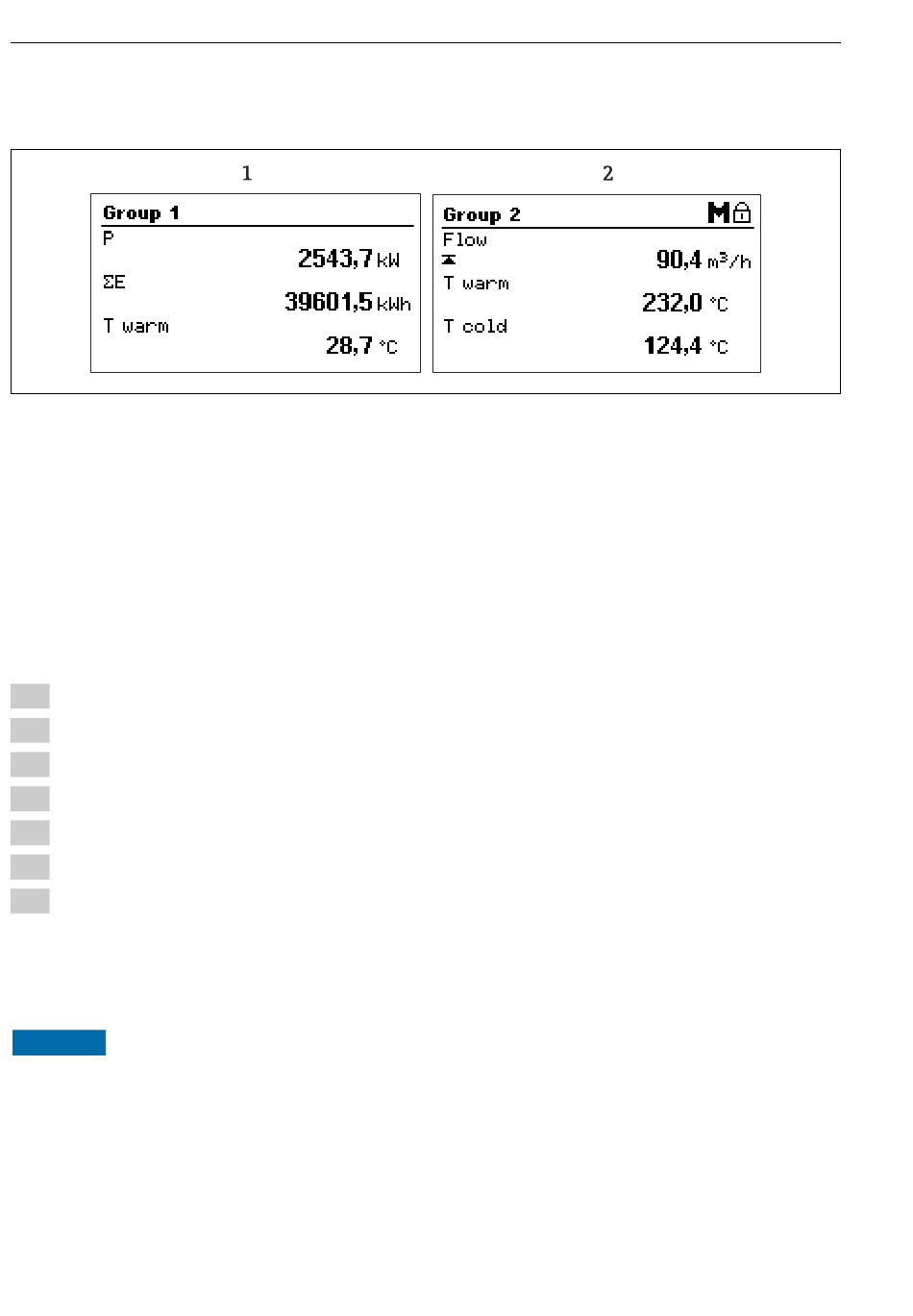

 27 Anzeige des Wärmezählers (beispielhaft)
1 Anzeige Gruppe 1
2 Anzeige Gruppe 2, Wartung erforderlich, Setup verriegelt, oberer Grenzwert Flow verletzt
6.2.3 Bediensoftware „FieldCare Device Setup"
Für die Konfiguration des Gerätes über die Software FieldCare Device Setup verbinden Sie das
Gerät über die USB Schnittstelle mit Ihrem PC.
Verbindungsaufbau
1. FieldCare starten.
2. Gerät über USB mit dem PC verbinden.
3. Projekt erzeugen über Menü Datei/Neu.
4. Kommunikations DTM auswählen (CDI Communication USB).
5. Gerät hinzufügen EngyCal RH33.
6. Verbindungsaufbau anklicken.
7. Parametrierung starten.
Die weitere Parametrierung des Gerätes führen Sie dann anhand dieser Geräte-Betriebsanlei-
tung durch. Das gesamte Setup-Menü, also alle in dieser Betriebsanleitung aufgeführten Para-
meter finden Sie ebenfalls in FieldCare Device Setup vor.
HINWEIS
Undefiniertes Schalten von Ausgängen und Relais
‣
Während der Parametrierung mit FieldCare kann das Gerät undefinierte Zustände anneh-
men! Dies kann das undefinierte Schalten von Ausgängen und Relais zur Folge haben.
34
EngyCal RH33
A0024095
Endress+Hauser
