Endress+Hauser EngyCal RH33 Kurzanleitung Seite 30

Verdrahtung
1

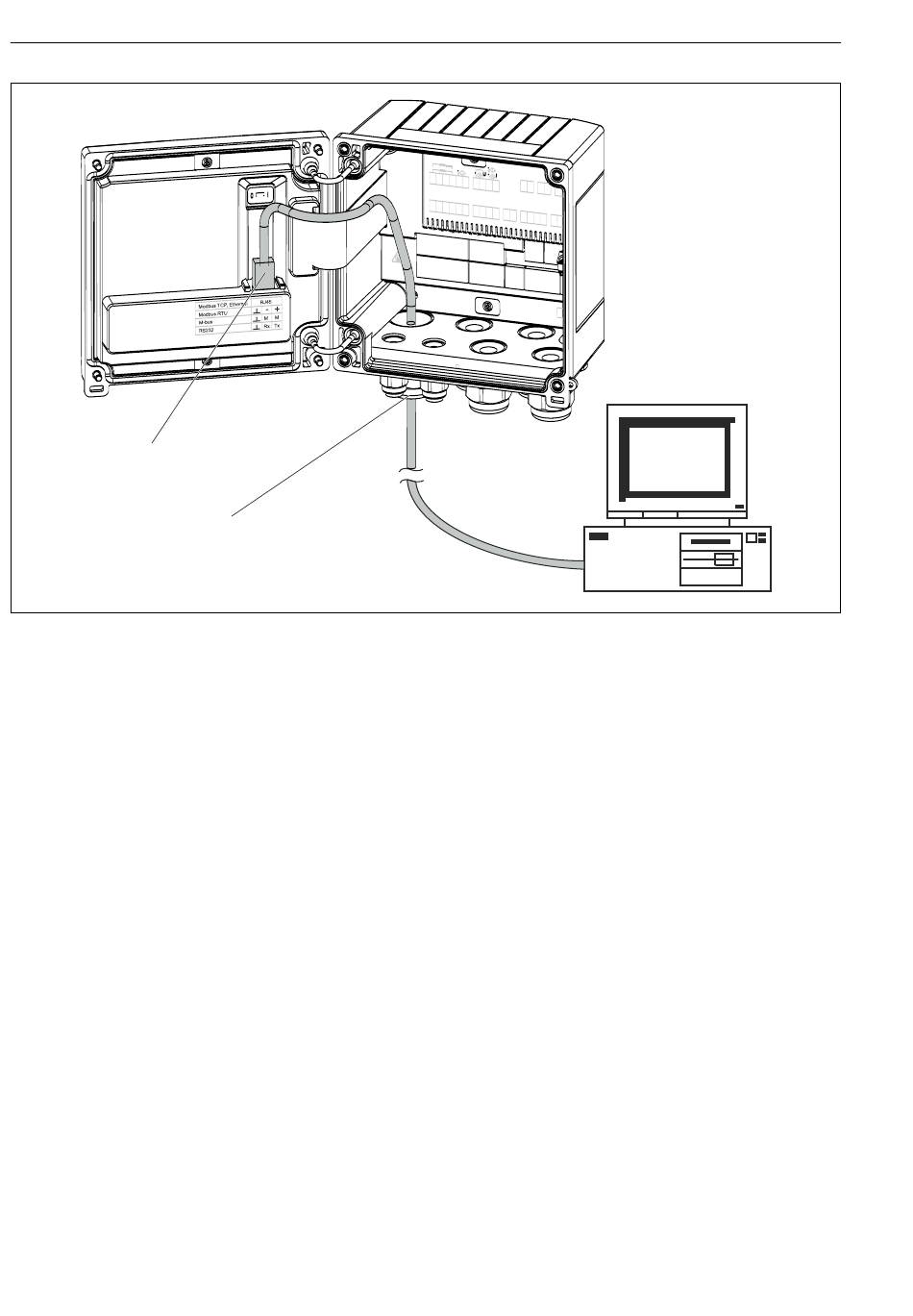

 22 Anschluss Ethernet TCP/IP, Modbus TCP
1 Ethernet, RJ45
2 Kabeleinführung für Ethernetkabel
5.5.2 Modbus TCP (optional)
Die Modbus TCP Schnittstelle dient der Anbindung an übergeordnete Systeme zur Übertra-
gung aller Mess- und Prozesswerte. Physikalisch ist die Modbus TCP Schnittstelle identisch
mit der Ethernet Schnittstelle ((→  22,  30))
5.5.3 Modbus RTU (optional)
Die Modbus RTU (RS-485) Schnittstelle ist galvanisch getrennt (Prüfspannung: 500 V) und
dient der Anbindung an übergeordnete Systeme zur Übertragung aller Mess- und Prozess-
werte. Der Anschluss erfolgt über eine 3 polige steckbare Klemme im Gehäusedeckel.
30
2
EngyCal RH33
A0014600
Endress+Hauser
