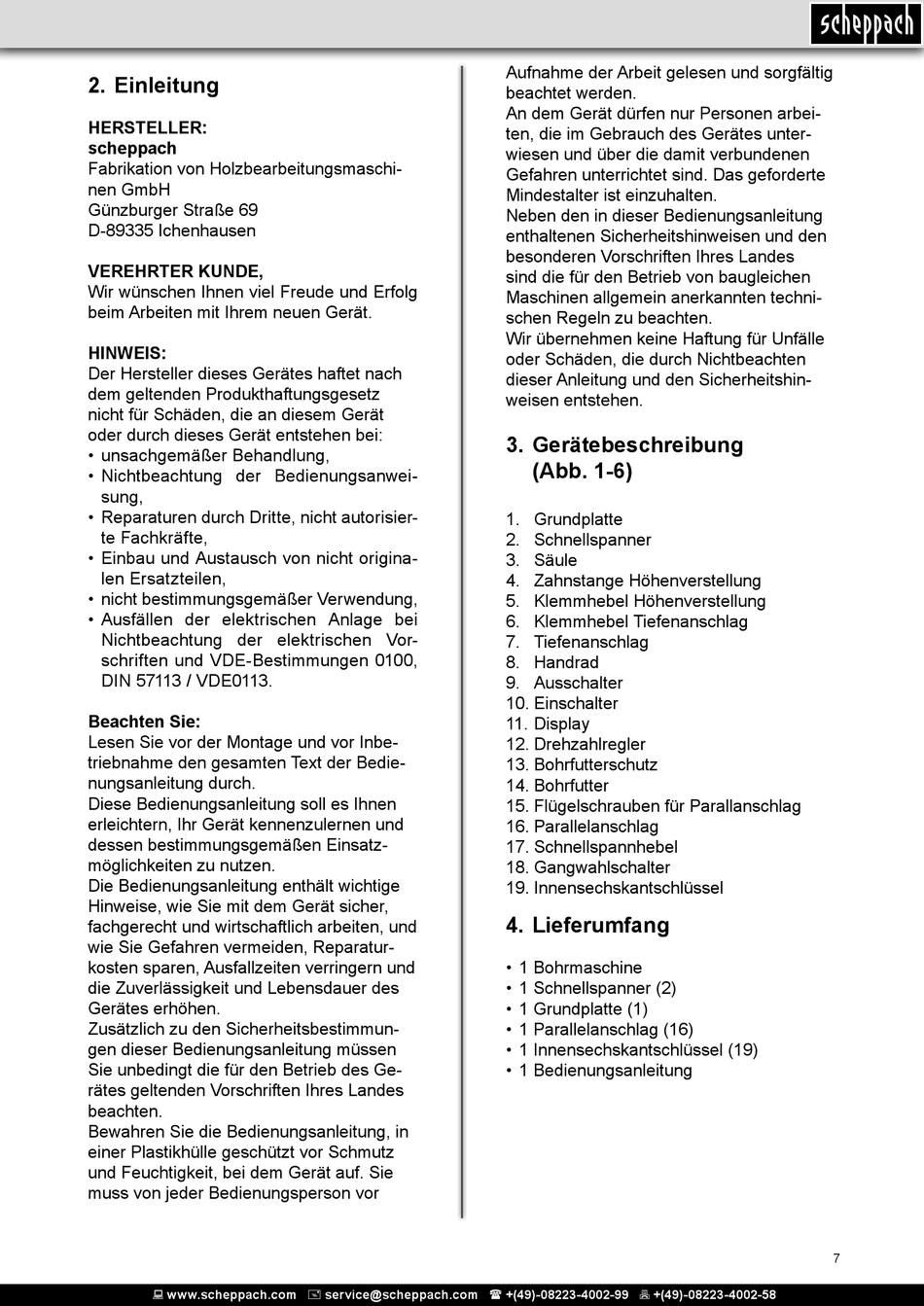

2. Einleitung

HERSTELLER:
scheppach
Fabrikation von Holzbearbeitungsmaschi-
nen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
VEREHRTER KUNDE,
Wir wünschen Ihnen viel Freude und Erfolg
beim Arbeiten mit Ihrem neuen Gerät.
HINWEIS:
Der Hersteller dieses Gerätes haftet nach
dem geltenden Produkthaftungsgesetz
nicht für Schäden, die an diesem Gerät
oder durch dieses Gerät entstehen bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanwei-
sung,
• Reparaturen durch Dritte, nicht autorisier-
te Fach kräfte,
• Einbau und Austausch von nicht origina-
len Ersatz teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei
Nichtbeachtung der elektrischen Vor-
schriften und VDE-Bestimmungen 0100,
DIN 57113 / VDE0113.
Beachten Sie:
Lesen Sie vor der Montage und vor Inbe-
triebnahme den gesamten Text der Bedie-
nungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen
erleichtern, Ihr Gerät kennenzulernen und
dessen bestimmungsgemäßen Einsatz-
möglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige
Hinweise, wie Sie mit dem Gerät sicher,
fachgerecht und wirtschaftlich arbeiten, und
wie Sie Gefahren vermeiden, Reparatur-
kosten sparen, Ausfallzeiten verringern und
die Zuverlässigkeit und Lebensdauer des
Gerätes erhöhen.
Zusätzlich zu den Sicherheitsbestimmun-
gen dieser Bedienungsanleitung müssen
Sie unbedingt die für den Betrieb des Ge-
rätes geltenden Vorschriften Ihres Landes
beachten.
Bewahren Sie die Bedienungsanleitung, in
einer Plastikhülle geschützt vor Schmutz
und Feuchtigkeit, bei dem Gerät auf. Sie
muss von jeder Bedienungsperson vor
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Aufnahme der Arbeit gelesen und sorgfältig
beachtet werden.
An dem Gerät dürfen nur Personen arbei-
ten, die im Gebrauch des Gerätes unter-
wiesen und über die damit verbundenen
Gefahren unterrichtet sind. Das geforderte
Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung
enthaltenen Sicherheitshinweisen und den
besonderen Vorschriften Ihres Landes
sind die für den Betrieb von baugleichen
Maschinen allgemein anerkannten techni-
schen Regeln zu beachten.
Wir übernehmen keine Haftung für Unfälle
oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshin-
weisen entstehen.
3. Gerätebeschreibung
(Abb. 1-6)
1. Grundplatte
2. Schnellspanner
3. Säule
4. Zahnstange Höhenverstellung
5. Klemmhebel Höhenverstellung
6. Klemmhebel Tiefenanschlag
7. Tiefenanschlag
8. Handrad
9. Ausschalter
10. Einschalter
11. Display
12. Drehzahlregler
13. Bohrfutterschutz
14. Bohrfutter
15. Flügelschrauben für Parallanschlag
16. Parallelanschlag
17. Schnellspannhebel
18. Gangwahlschalter
19. Innensechskantschlüssel

4. Lieferumfang

• 1 Bohrmaschine
• 1 Schnellspanner (2)
• 1 Grundplatte (1)
• 1 Parallelanschlag (16)
• 1 Innensechskantschlüssel (19)
• 1 Bedienungsanleitung
