CZÊŒÆ 4–KONTROLA I POD£¥CZANIE DO KOMPRESORA
Kompresor
Miernik
napełnienia
butli
Butla
Miernik
napełnienia
butli
Stelaż
kompresora
Złącze portu
napełniania
UWAGA: Dla większej przejrzystości na rysunku nie przedstawiono osłon
portów napełniania.

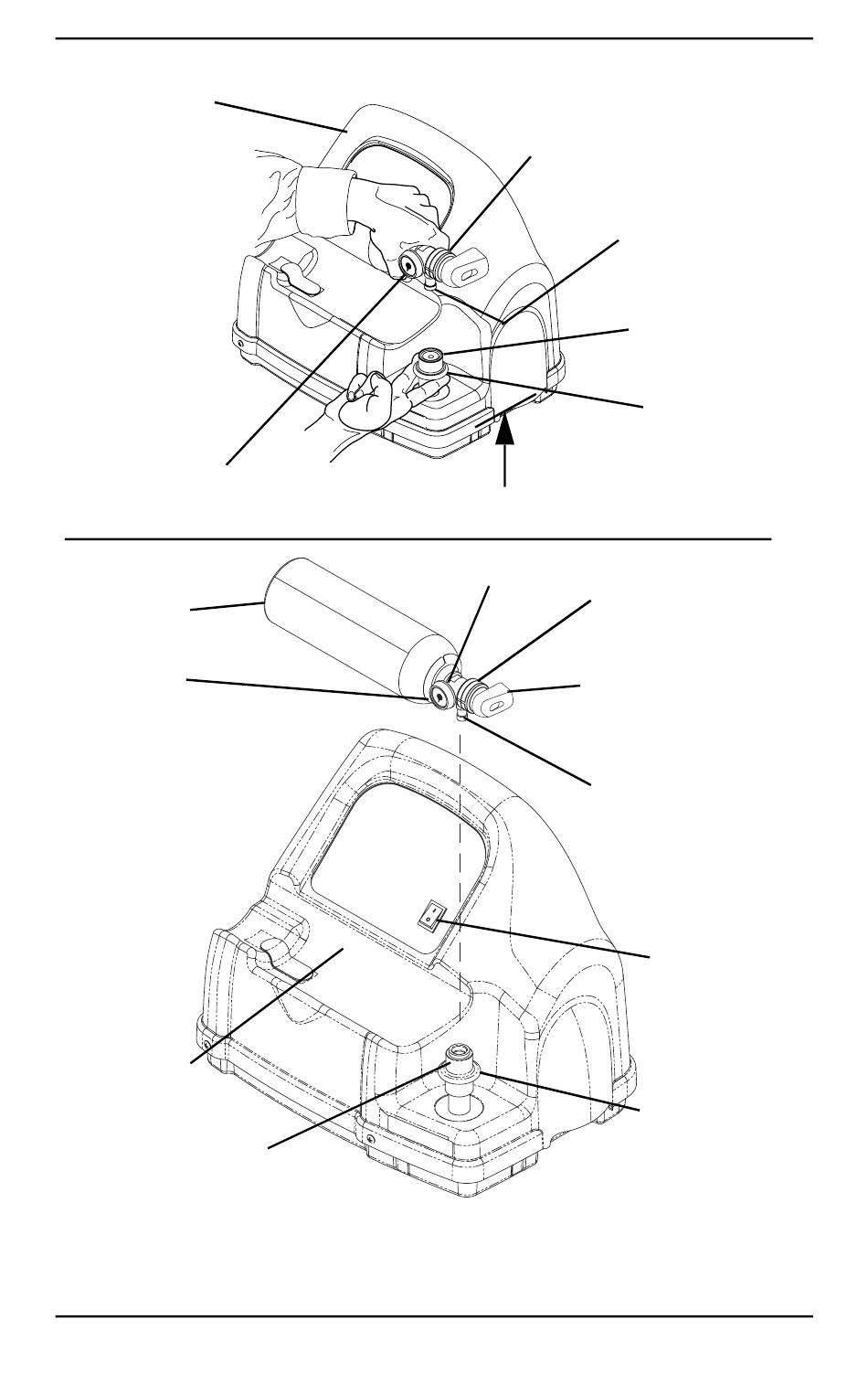

RYCINA 4.3 Podłączanie butli do kompresora
HomeFill II
™
Zestaw
butla/regulator
POCIĄGNIJ KU GÓRZE
Regulator
124
Port napełniania
butli
Złącze portu
napełniania
Pierścień
zewnętrzny
(osłona)
Tarcza regulatora
przepływu
Złącze wylotowe
(kaniuli)
Port napełniania
butli
Przełącznik
zasilania
Pierścień
zewnętrzny
(osłona)
Part No 1141477
