CZÊŒÆ 4–KONTROLA I POD£¥CZANIE DO KOMPRESORA
UWAGA: Jeżeli pierścień zewnętrzny (osłona) znajduje się w pozycji W
GÓRZE (ZIELONE kropki są niewidoczne), do złącza portu
napełniania nie będzie można wprowadzić portu napełniania butli.
Chwilowe naciśnięcie KU DOŁOWI spowoduje ponowne ustawienie
złącza portu napełniania (ZIELONE kropki są widoczne) w położeniu,
w którym można wprowadzić do niego port napełniania butli.
NACIŚNIJ KU
DOłOWI
ZIELONE kropki

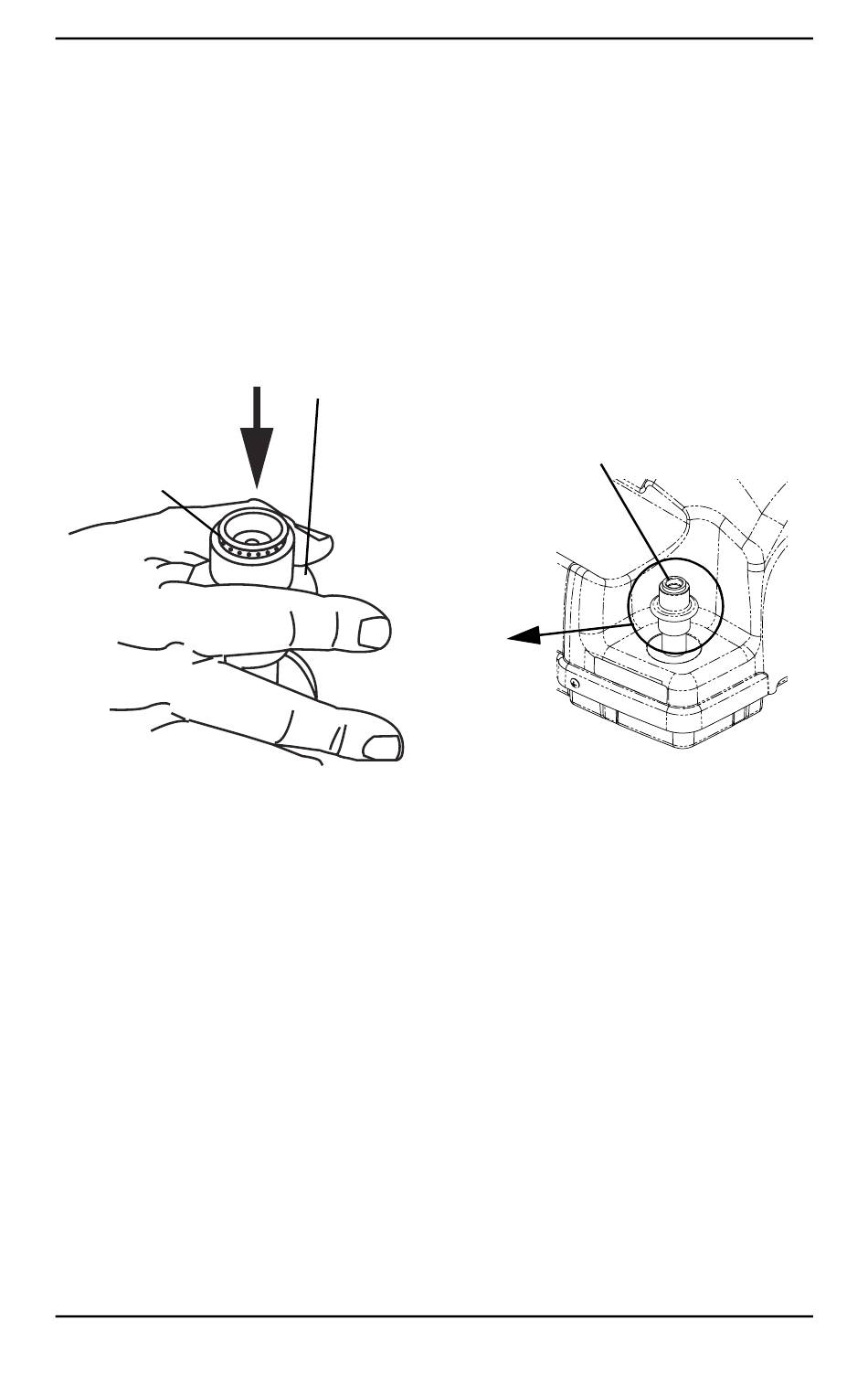

RYCINA 4.2 Przywracanie właściwego ustawienia złącza portu
5. Uchwyć zestaw butla/regulator w miejscu położonym za
miernikiem napełnienia butli (RYCINA 4.3).
6. Umieść butlę w stelażu kompresora (RYCINA 4.3).
7. Ustaw w jednej linii port napełniania butli i złącze portu
napełniania (RYCINA 4.3).
8. Pociągnij KU GÓRZE zewnętrzny pierścień (osłonę) złącza
portu napełniania, jednocześnie naciskając KU DOŁOWI zestaw
butla/regulator, aby połączyć port napełniania butli ze złączem
portu napełniania (RYCINA 4.3).
UWAGA: Butla jest połączona prawidłowo, gdy było słychać „kliknięcie".
Part No 1141477
Pierścień zewnętrzny (osłona)
Przed nolozeniem
cylindra prosze
przycisnac
pierscien
zamykajacy w dól,
az widoczne beda
zielone punkty.
napełniania
123
Złącze portu napełniania
HomeFill II
™
