Bedienungsanleitung für das CARDIO M PLUS
[Herzrhythmus]
Sie können die Herzrhythmusableitungen für das Ausdrucken der Diagnose von 3CH+1,
6CH+1, 3CH+3 und #Long Time' (Langzeit) (1, 3, 5, 10 Minute(n)) konfigurieren. Sie können 3
Herzrhythmusableitungen auswählen. Wenn '3CH+3' ausgewählt ist, können Sie alle drei
Ableitungen nutzen. Wenn '3CH+1', '6CH+1' oder 'Long Time' (Langzeit) ausgewählt sind,
können Sie nur den jeweils ersten Wert nutzen.
Der Standard ist 'II, V1, V5', wenn also 3CH+1, 6CH+1 oder Long Time (Langzeit)
ausgewählt ist, können Sie die Ableitung 'II' und 3CH+3 für die Ableitung 'II, V1, V5' nutzen.

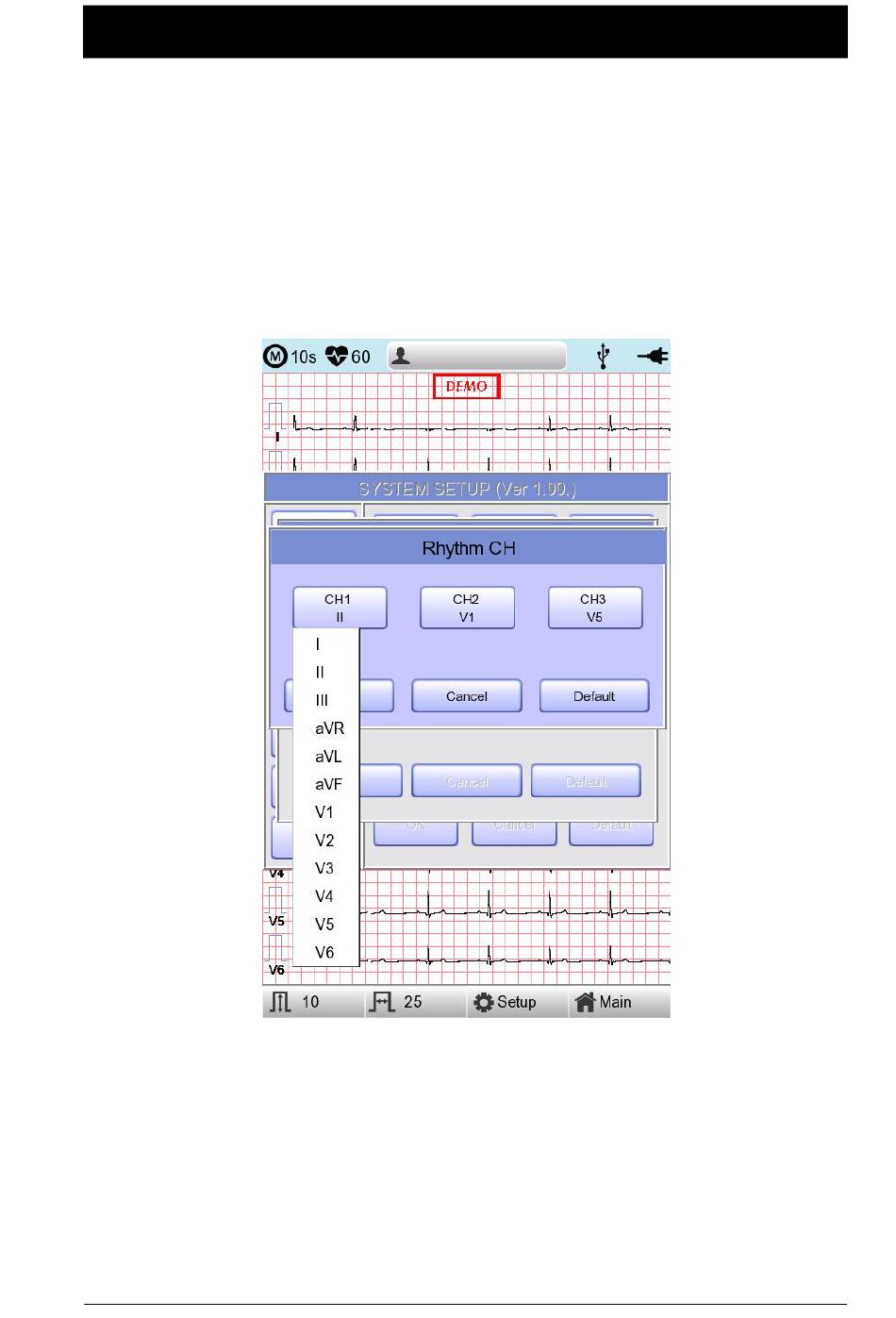

Wenn Sie das Menü 'Rhythm' (Herzrhythmus) auswählen, wird das Fenster 'Rhythm
Channel' (Herzrhythmuskanal), wie nachstehend dargestellt, angezeigt.
Wählen Sie zu diesem Zeitpunkt entweder das Menü 'CH1,' 'CH2' oder 'CH3' aus. Wählen
Sie dann eine der Ableitungen Lead I ~ V6 aus dem ausgewählten Menü aus.
