Kopplungsbeschreibung MODBUS RTU
Impulsverlängerung:
Diese Funktion dient zum Verlängern von kurzen Impulsen. Damit kann z. B. eine kurze Betätigung eines
manuellen Tasters (Zeitdauer ca. 10 ... 50 ms) auf eine bei der Parametrierung wählbare Zeit
(T = 0,6 Sek., 1,2 Sek., 2,4 Sek.) verlängert werden.
Kurze Tasterbedienungen bzw. Pulse können damit vom AS auch bei langsameren Zykluszeiten der An-
wendersoftware sicher erkannt werden.

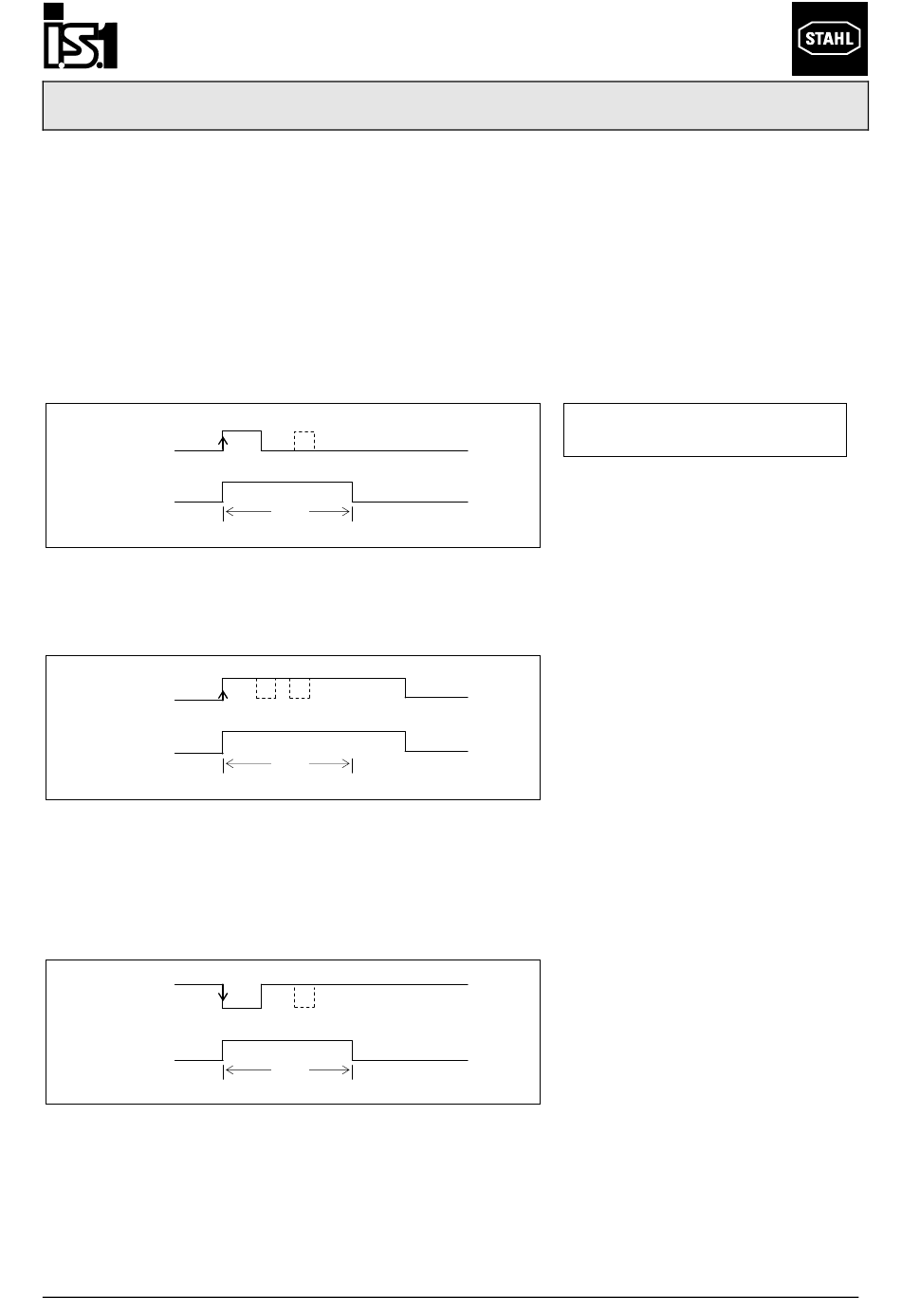

Impulsverlängerung im nicht invertierten Betrieb:
(Parameter ´Invertiere Eingänge des Moduls´= Nein)
Eingangssignal
Signal zu AS
Pulse welche länger sind als die parametrierte Zeit T, werden nicht verlängert.
Kurze Pulse während Ablauf der Zeit T werden unterdrückt.
Eingangssignal
Signal zu AS
Impulsverlängerung im invertierten Betrieb:
(Parameter ´Invertiere Eingänge des Moduls´= Ja)
Eingangssignal
Signal zu AS
I.S. 1 MODBUS
04/07.16
D
T
T
T
- Technische Änderungen vorbehalten -
Betriebsanleitung
T = 0,6 Sek., 1,2 Sek., 2,4 Sek.
(parametrierbar)
